TURBINY REAKCYJNE

Cały będący do dyspozycji spadek cieplny pary roboczej powinien być zamieniony na energię kinetyczną w wirujących kanałach łopatek roboczych. W tych samych kanałach powinno też nastąpić wykorzystanie energii kinetycznej do wykonania pracy. Stosunek spadku w łopatkach do całkowitego spadku cieplnego w stopniu nazywamy stopniem reakcyjności najczęściej spotykany stopień reakcyjności wynosi.
= 0,5

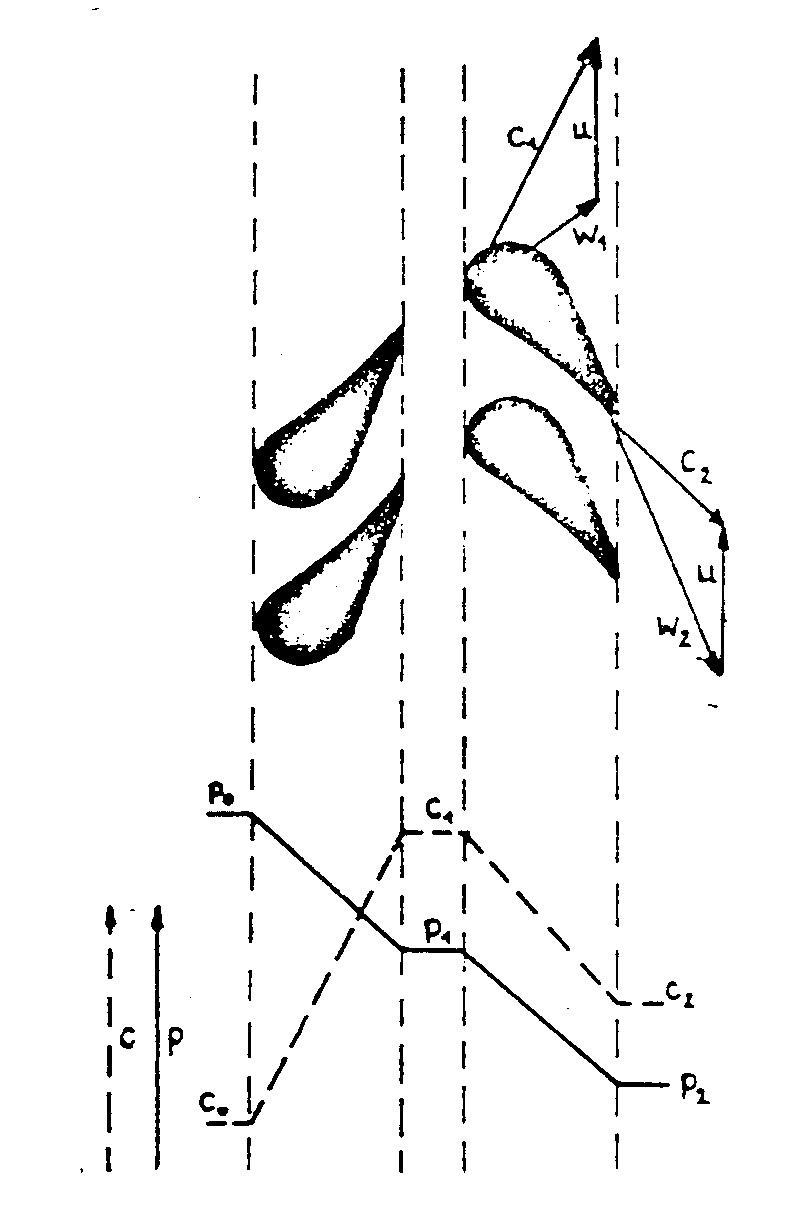

W przyrządzie ekspansyjnym następuje wzrost prędkości bezwzględnej c_o do wartości c₁ raz spadek ciśnienia od wartości p_o do p₁. W kanale międzyłopatkowym następuje dalszy spadek ciśnienia od wartości p₁ do p₂ i wzrost prędkości względnej od wart. W₁ do W₂. Zastosowanie stopnia reakcyjności

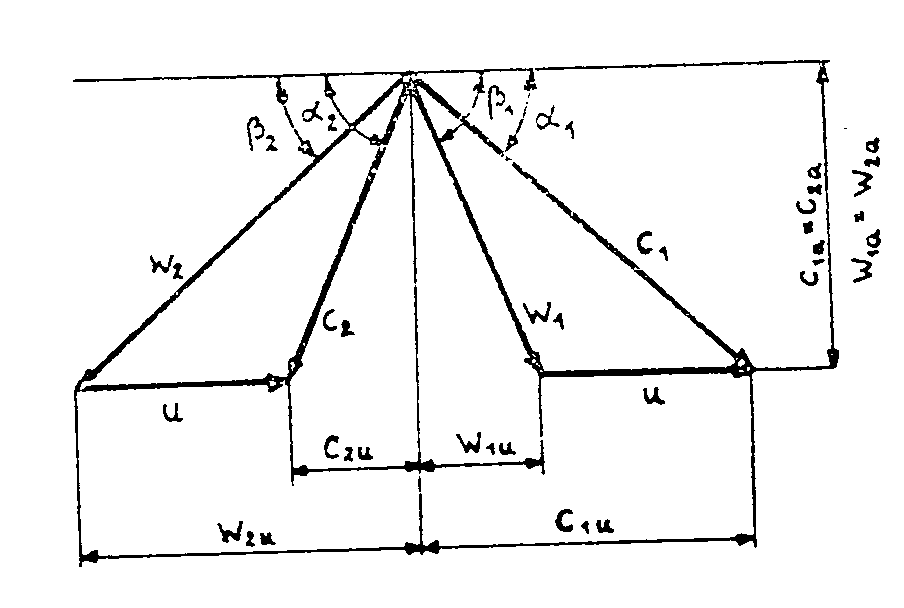

= 0,5 pozwala na zastosowanie takich samych kątów α i β w przyrządach ekspansyjnych i łopatkach roboczych. Z trójkątów prędkości wynika W₁ = W_2u-u oraz stosunek u\c₁ jest dwukrotnie większy niż w stopniu akcyjnym

---
