2.4.4.3 Wymiarowanie belki spocznikowej.
belka kątowa z płytą jednostronnie współpracującą

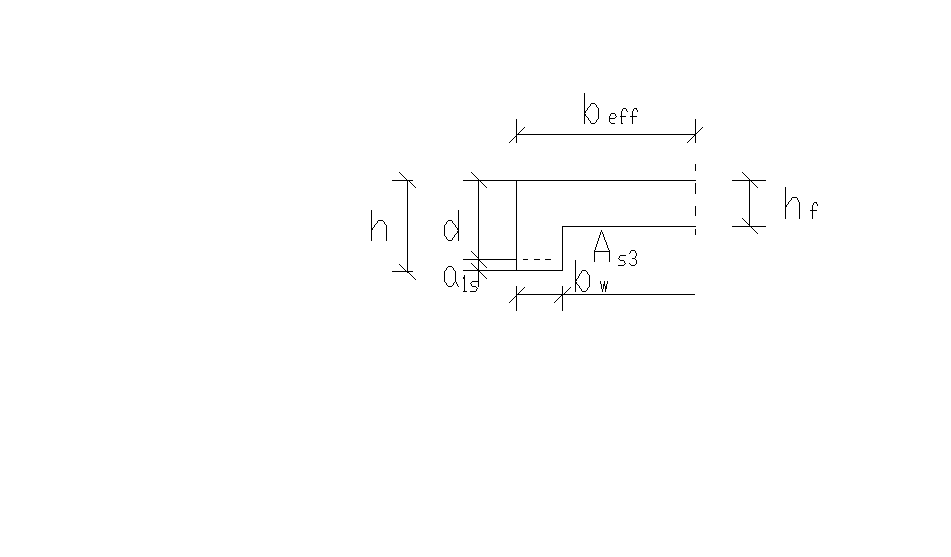

belka o przekroju teowym z półką z jednej strony
- szerokość efektywna przekroju (wg PN - B-03264:1999)
Przyjęto
=50cm
- wysokość użyteczna przekroju obliczeniowego
h=40cm
=12mm c=1,5cm
=5mm
- sprawdzanie położenia osi obojętnej przekroju
Moment zginający obliczeniowy sił wewnętrznych przenoszony przez przekrój o beff=50cm
przy założenia , że wysokość strefy ściskanej x = hf=8cm
obliczamy wg wzoru:
120.37 > 26.22kNm
Warunek jest spełniony więc przekrój oblicza się jak pozornie teowy.
- potrzebny przekrój zbrojenia belki
Przyjeto zbrojenie 3φ14 ze stali AI o As = 4.62 cm2
