Temat: Badanie i zastosowanie oscyloskopu Elektronicznego (M4)

WIMiR

Data wykonania ćwiczenia: 18.05.2011

Grupa studencka: B-7

Grupa laboratoryjna: „b”

  1. Informacje wstępne na temat wzmacniacza operacyjnego, zasilacz elektronicznego oraz mostku Graetza

Wzmacniacz operacyjny służy podobnie jak inne wzmacniacze do wzmocnienia napięcia lub mocy, odróżnia go od zwykłych wzmacniaczy to, że w przeciwieństwie do nich sposób jego działania zależy przede wszystkim od zastosowanego zewnętrznego obwodu sprzężenia zwrotnego.

0x08 graphic

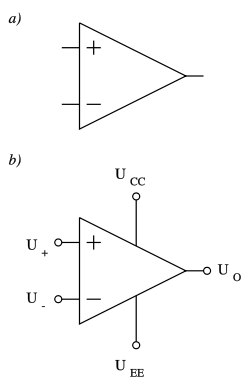

- Symbol wzmacniacza operacyjnego

Zasilacz elektroniczny to urządzenie służące do dopasowania dostępnego napięcia do wymagań zasilanego urządzenia.

0x08 graphic
Mostek Graetza jest to prostownik zbudowany z czterech diod prostowniczych, tworzących układ który prostuje prąd przy wykorzystaniu obu połówek napięcia przemiennego. W określonej chwili dwie z tych diod pracują przy polaryzacji w kierunki przewodzenia, a dwie w kierunku zaporowym; przy zmianie kierunku te pary zamieniają się rolami. Najczęściej mostki tego typu konstruowane są na krzemowych diodach półprzewodnikowych.

-Symbol mostka Graetza

  1. Obserwacje i pomiar napięć na mostku Graetza

    2. Pomiar

    Jednostka

    Wartość

    Wartość maksymalna napięcia wyprostowanego

    V

    11

    Wartość średnia napięcia wyprostowanego

    V

    6,4

    Wartość maksymalna napięcia wstecznego

    V

    12

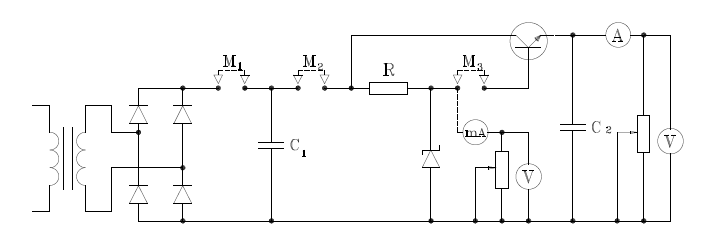

    3.Wyznaczanie rezystancji wewnętrznej stabilizatorów

    0x08 graphic

    U

    V

    4,6

    4,55

    4,5

    4,4

    4,3

    4,2

    4,1

    I

    A

    0,006

    0,008

    0,01

    0,02

    0,03

    0,035

    0,04

    Stabilizator Parametryczny

    R­­-wew

    Ω

    U

    V

    3,93

    3,46

    3,05

    2,44

    2,15

    1,94

    1,77

    I

    A

    0,04

    0,1

    0,2

    0,4

    5,5

    6,6

    7,6

    Stabilizator Kompensacyjny

    R­­-wew

    Ω

    1. 0x08 graphic
      Badanie wzmocnienia układu

    -Schemat układu

    Z powodu problemów technicznych niemożliwe było dalsze wykonanie laboratoriów.
