Laboratorium z Elektrotechniki i Elektroniki
|
Ćwiczenia 4 Pomiary rezystancji metoda mostkową
|
|
|
1.Cel ćwiczenia:
Zapoznanie się z mostkiem Wheatstone'a do pomiaru rezystancji oraz jego właściwościami
w zastosowaniach: jako mostek zrównoważony i wychyłowy.
2. Zestaw przyrządów pomiarowych:
makieta „mostek Wheatestone'a”
opornik dekadowy
METEX
3.Schemat makiety:
4. Część obliczeniowa:
4.1 Mostek zrównoważony:
Lp. |
R2 |
R4/R3 |
R1 |
E |
∆UAC |
|
[] |
[] |
[] |
[V] |
[mV] |
1. |
100 |
1 |
100 |
6 |
0,48 |
2. |
100 |
10 |
1000 |
6 |
0,31 |
3. |
100 |
0,1 |
9,9 |
6 |
2,09 |
4. |
100 |
1 |
100 |
6 |
0,00 |
5. |
1K |
1 |
1000 |
6 |
0,04 |
6. |
1K |
10 |
10000 |
6 |
0,04 |
7. |
1K |
0,1 |
100 |
6 |
0,32 |
8. |
1K |
1 |
1000 |
6 |
0,45 |
9. |
100 |
1 |
100 |
3 |
0,21 |
10. |
100 |
10 |
1000 |
3 |
0,16 |
11. |
100 |
0,1 |
9,9 |
3 |
1,04 |
12. |
100 |
1 |
1000 |
3 |
0,02 |
13. |
1K |
1 |
1000 |
3 |
0,02 |
14. |
1K |
10 |
10000 |
3 |
0,02 |
15. |
1K |
0,1 |
100 |
3 |
0,15 |
16. |
1K |
1 |
1000 |
3 |
0,24 |
R2 jako zewnętrzna dekada rezystancyjna:
Dla R4/R3=1 w stosunku 1000:1000, E= 6[V]
Opornik I: Opornik II :
Rx=68,89 [] Rx=68,4[]
∆UAC= 0,18 V ∆UAC= 0,10 V

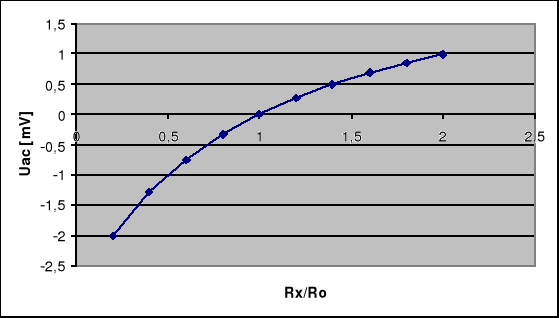

Mostek wychyłowy:
R0= 1K [Ω]
R2=R3=R4=1K [Ω]
E=6 [V]
Lp. |
Rx/R0 |
Rx |
UAC |
|
|
[Ω] |
[mV] |
1. |
0,2 |
200 |
-1,999 |
2. |
0,4 |
400 |
-1,285 |
3. |
0,6 |
600 |
-0,750 |
4. |
0,8 |
800 |
-0,334 |
5. |
1 |
1000 |
0,001 |
6. |
1,2 |
1200 |
0,269 |
7. |
1,4 |
1400 |
0,496 |
8. |
1,6 |
1600 |
0,688 |
9. |
1,8 |
1800 |
0,853 |
10. |
2 |
2000 |
0,995 |
5. Wnioski:
Aby zmierzyć wartość rezystancji danego opornika z jak największą dokładnością należy tak dobierać R3 i R4, aby były proporcjonalne do badanego opornika. Im wyższa wartość przyłożonego do obwodu napięcia, tym dokładniejsze pomiary. Należy jednak pamiętać, aby napięcie nie było zbyt duże (za duża moc na oporniku), żeby zapobiec zniszczeniu rezystorów.
Dla niewielkich zmian stosunku Rx/Ro napięcie wyjścia mostka zależy liniowo od tegoż stosunku.
