P.B. K.B.O.	PROJEKT BUDYNKU MIESZKALNEGO WIELORODZINNEGO W TECHNOLOGII TRADYCYJNEJ.	STRONA

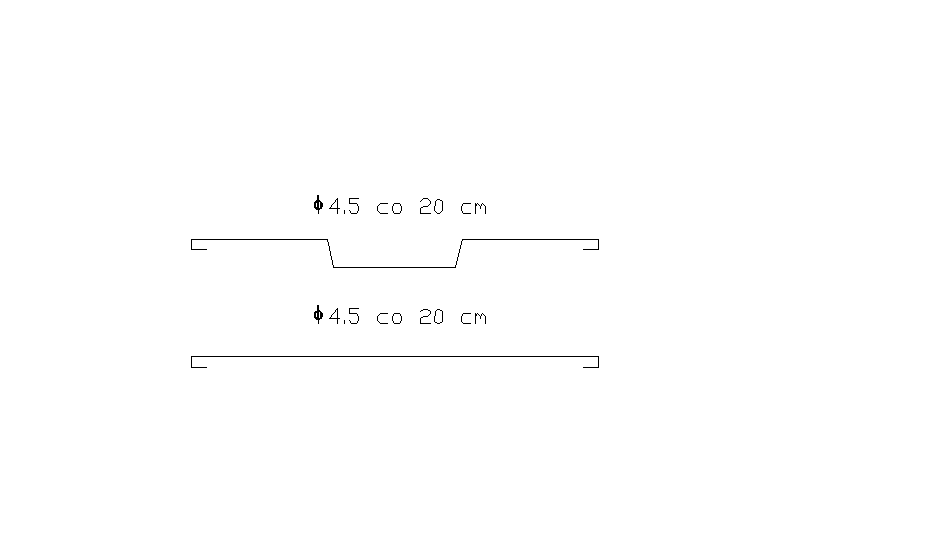

2.4.3. Płyta spocznikowa. ze względu na małe różnice szerokości płyt spocznikowych międzypiętrowej i piętrowej , zbrojenie obu płyt przyjęto wg. obliczeń płyty pietrowej. przyjęto płytę grubości 8cm. 2.4.3.1. Zebranie obciążeń. obc.char. współ. obc. obl. obciążenia stałe płyta 1.92 kN/m^2 1.1 2.12 kN/m^2 lastrico 0.66 kN/m^2 1.3 0.86 kN/m^2 tynk 0.28 kN/m^2 1.3 0.37 kN/m^2 Razem obc. stałe q2 = 2.86 kN/m^2 3.34 kN/m^2 - obc. zmienne p = 3.00 KN/m^2 1.3 3.9 KN/m^2 Obciążenie całkowite: q2 = 5.86 KN/m^2 7.234KN/m^2 2.4.3.2. Obliczenie efektywnej rozpiętości obliczeniowej. l2eff = 1.7-b+0,5hf=1,92-0,2+0.08/2 = 1.76m 2.4.3.3. Obliczenie max. momentu obliczeniowego zginającego. KN/m^2 kNm 2.4.3.4. Ustalanie wysikości użytecznej przekroju obliczeniowego. d=h-c-0,5φ-Δh=8-1,5-0,45/2-0,5=5,7cm 2.4.3.5. Wymiarowanie płyty spocznikowej. b=100cm d=5,7cm = = =0.0746→ξ=0.970 = = = 1.92 cm^2 Przyjęto zbrojenie φ 5 co 10cm o , przy podporach co drugi pręt odgiąć ku górze.
