POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY |
KARTA OPERACYJNA |
Str. |
||||||||||||||||
|
|
9 |
||||||||||||||||

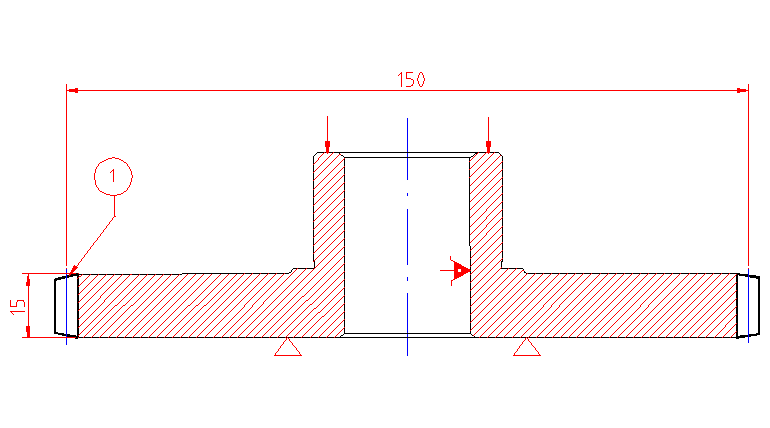

m = 2,5 z = 60 α = 20o Klasa wykonania III
|
Stanowisko |
Symbol |
Nazwa operacji |
Nr op. |
||||||||||||||
|
Frezarka obwiedniowa |
ZFA 75 |
Frezowanie |
40 |
||||||||||||||
|
Nr zabiegu |
Nazwa zabiegu |
Wyposażenie |
|||||||||||||||
|
|
|
przyrządy |
narzędzia |
sprawdziany |
|||||||||||||
|
40,1 |
Frezować zęby koła |
PTTc |
NFMc 63 |
MAZc |
|||||||||||||
|
|
z = 60 m=2,5 |
docisk |
SW7M |
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|||||||||||||
Nr zabiegu |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Głęb. skr.[mm] |
5,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Ilość przejść |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Posuw[mm/obr] |
0,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
V [m/min] |
41,9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
n [obr/min] |
212 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
