Architektura mikrokomputera (komputera osobistego)

PAMIĘĆ

ROM stała

RAM operacyjna

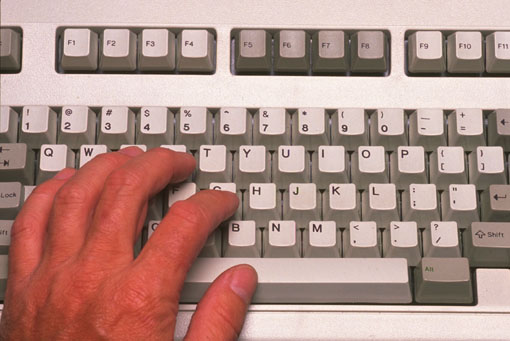

klawiatura /monitor myszka / drukarka CD - ROM / skaner stacja dysków /dysk twardy

Jak widać na schemacie, najważniejszymi częściami mikrokomputera są:

• mikroprocesor,

• pamięć,

• magistrala,

• urządzenia wejścia / wyjścia.

MIKROPROCESOR jest najważniejszą częścią komputera. Zajmuje się wykonywaniem skomplikowanych operacji matematycznych i logicznych oraz zarządzaniem i pracą wszystkich elementów komputera. Ma on kształt kwadratu lub prostokąta o długości paru centymetrów. Mikroprocesory występują również w innych urządzeniach codziennego użytku, takich jak pralki automatyczne, kuchenki mikrofalowe, telewizory, odtwarzacze video.

PAMIĘĆ komputerowi jest potrzebna do zapamiętania sekwencji operacji, które wykonuje. Bez pamięci komputera nie dałoby się zaprogramować, tzn. zmusić go do wykonania wielu kolejnych operacji. W pamięci możemy wyróżnić:

1. pamięć stałą - ROM (Read Only Memory - Pamięć Tylko do Odczytu) - zawiera system obsługi urządzeń wejścia/wyjścia oraz program testujący urządzenia komputera. Z pamięci tej uruchamiany jest program inicjujący pracę komputera. Zawartości pamięci ROM nie można zmienić. Nie jest ona kasowana przy wyłączeniu zasilania komputera;

2. pamięć operacyjną - RAM (Random Access Memory - Pamięć o Dostępie Swobodnym) - jest pamięcią ulotną. Do pamięci tej wczytywane są instrukcje programów oraz pośrednie wartości obliczeń. W niej również przechowywana jest treść, którą tworzymy np. w edytorze tekstu. Przy wyłączeniu zasilania cała jego zawartość ulegnie zniszczeniu. Należy o tym pamiętać przy korzystaniu z edytorów tekstu, arkuszy kalkulacyjnych itp. Przed wyjściem z takich programów należy zapisać efekt pracy na dyskietce lub dysku twardym, gdyż inaczej cała praca będzie stracona. Dzięki pamięci RAM komputer można programować.

MAGISTRALA to linie, po których przesyłane są informacje wewnątrz komputera. Im więcej linii jest na magistrali, tym więcej informacji można przesłać w tym samym czasie. Na magistrali można wyróżnić szynę danych do transmisji danych, szynę adresową do przesyłania adresów danych (np. w pamięci operacyjnej) oraz linie sterujące do wysyłania sygnałów sterujących pracą urządzeń w komputerze.

URZĄDZENIA WEJŚCIA / WYJŚCIA to urządzenia, za pomocą których użytkownik może się porozumieć z komputerem.

~

2

1

szyna danych .

szyna adresowa .

linie sterujące .

μP

MIKROPROCESOR

URZĄDZENIA WEJŚCIA / WYJŚCIA

MAGISTRALA

---
