Drgania wymuszone w obwodzie elektrycznym

Rezonans elektryczny ocenione na 4 (Kupczak)

  1. Połączenie równoległe

Przy połączeniu równoległym wartość oporu indukcyjnego wyraża się wzorem 0x01 graphic
, zaś oporu pojemnościowego 0x01 graphic

Równość tych oporów przy częstotliwości rezonansowej powoduje, że wypadkowy opór połączenia równoległego kondensatora i cewki osiąga największą wartość. Ze wzrostem częstotliwości maleje opór pojemnościowy a w rezultacie opór wypadkowy. Natomiast, gdy częstotliwość f drgań wymuszonych jest mniejsza od rezonansowej maleje 0x01 graphic
. Woltomierz pokazuje przy częstotliwości rezonansowej maxymalne napięcie U. Rezonans równoległy nazywa się rezonansem prądów.

Obwodów rezonansowych używa się w urządzeniach radiowych i telewizyjnych do wybierania określonych częstotliwości z całego zakresu częstotliwości dochodzących do nich fal.

W obwodzie przedstawionym na rys. 2 generator dostarczający zmienną SEM wymusza drgania. Wartość napięcia U mierzonego na woltomierzu zależy od częstotliwości f drgań wytworzonych przez generator. W podanym obwodzie można wyznaczyć częstotliwość rezonansową 0x01 graphic
dla której napięcie U osiąga wartość maxymalną. Wyniki pomiarów zamieszczamy w tabelce 1.

L.p.

Częstotliwość f

Napięcie U

1

31

0,1

2

32

0,12

3

33

0,1

4

34

0,15

5

35

0,2

6

36

0,45

7

37

0,7

8

38

1,25

9

39

2

10

40

1,5

11

41

0,95

12

42

0,55

13

43

0,4

14

44

0,3

15

45

0,2

16

46

0,15

17

47

0,1

0x08 graphic

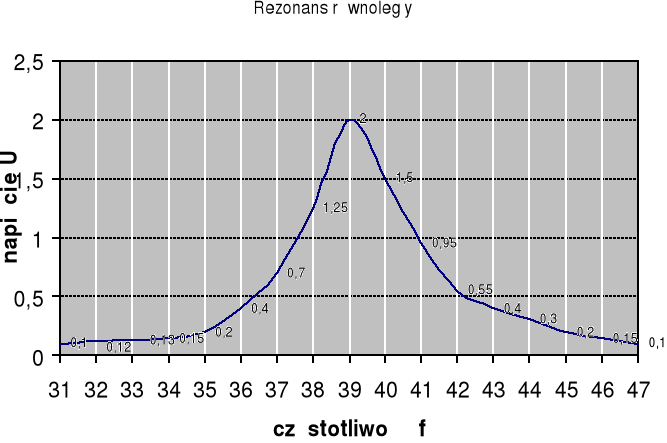

Przedstawiona w postaci graficznej na wykresie zależność U(f).

0x01 graphic

Wnioski: Częstotliwość rezonansowa odpowiada maximum krzywej. Określenie zakresu błędu pomiarowego było niemożliwe ze względu na wadliwy przyrząd pomiarowy (woltomierz). Z tego też powodu niemożliwe było wykonanie części ćwiczenia dotyczącej połączenia szeregowego.

Tabela 1
