Szkoła Aspirantów

Państwowej Straży Pożarnej

W Krakowie

Przedmiot: WYPOSAŻENIE TECHNICZNE

Temat: PIŁY SZABLASTE

Wykonał: Wykładowca:

str. kdt Dariusz Postołek st. kpt. Robert Wolański

Kraków 2003

PIŁY SZABLASTE

Jedną z grup sprzętu, jaka jest używana w działaniach, są różnego rodzaju piły. Najbardziej znanymi i najczęściej używanymi są pilarki łańcuchowe i tarczowe.

Piły szablaste są nowoczesnymi elektronarzędziami, których parametry i możliwości techniczne mogą być z powodzeniem wykorzystane w działaniach jednostek Państwowej Straży Pożarnej.

Piły szablaste napędzane są silnikiem elektrycznym, który przy pomocy odpowiedniego przełożenia na wale napędowym, powoduje pracę w ruchu posuwistym.

Możliwość doboru brzeszczotów do rodzaju przecinanego materiału sprawia, że piły mają szerokie zastosowanie.

ZASADY BHP PODCZAS PRACY PIŁĄ SZABLASTĄ

W celu uniknięcia ryzyka urazu, porażenia prądem elektrycznym lub wybuchu pożaru, przy posługiwaniu się narzędziem elektrycznym, jakim jest piła szablasta, należy zawsze pamiętać o zachowaniu odpowiednich środków
ostrożności.

Korzystanie ze sprzętu ochronnego:

• Używać ochraniaczy słuchu,

• Używać okulary ochronne (opuszczona przyłbica w hełmie),

• Zakładać rękawice ochronne,

• Używać maski ochraniające drogi oddechowe podczas prac  powodujących powstawanie pyłu.

Zakładać odpowiednią odzież ochronną.
W przypadku pracy piłą szablastą podczas akcji ratowniczych lub ćwiczeń odpowiednim zabezpieczeniem będzie ubranie ochronne typu „Nomeks”. Należy pamiętać także o odpowiednim obuwiu-zakładać buty na twardej i nie śliskiej podeszwie.

Zabezpieczyć miejsce prac pod kątem bezpieczeństwa.
Z miejsca wykonywania prac należy usunąć wszelkie przedmioty, które mogłyby spowodować uraz. Miejsce to powinno być dobrze oświetlone. Podczas pracy nie wolno dopuszczać osób postronnych w zasięg pracy używanego narzędzia.

Uwzględnić wpływ otoczenia.

• Nie wystawiać narzędzia na działanie deszczu lub śniegu,

• Nie pracować nim w pobliżu palnych cieczy lub gazów.

Przed każdym użyciem należy sprawdzić narzędzie:

• Sprawdzić stan narzędzia, przewód zasilający i wtyczkę sieciową,

• Nie używać narzędzia uszkodzonego, niekompletnego lub z nieprawidłowo działającymi regulatorami,

• Sprawdzić narzędzie pod kątem osiowania części ruchomych, swobody poruszania części ruchomych, pęknięć poszczególnych części  zamocowania i wszelkich innych warunków mogących wpływać na jego  pracę.

Stosować właściwy osprzęt.
Należy się upewnić, że stosowany osprzęt (brzeszczoty itd.) posiadają końcówki pozwalające na zablokowanie ich w uchwycie urządzenia.

Unikać ukrytych kabli i rur.

Ukryte kable elektryczne albo rury wodociągowe lub gazowe uszkodzone podczas pracy pilarką stwarzają poważne zagrożenie.
Dlatego też przed przystąpieniem do pracy należy sprawdzić powierzchnię, na której się będzie pracowało. Należy unikać kontaktu ciała z uziemionymi przedmiotami, takimi jak rury lub kaloryfery.

Zewnętrzne części metalowe mogą stać się przewodnikami pod napięciem, np. w przypadku nieumyślnego nacięcia kabli elektrycznych.

Unikać przypadkowego uruchomienia.

Nie wolno przenosić piły z palcem na przełączniku pomocniczym, kiedy jest ona włączona do zasilania sieciowego.
Przed włączeniem narzędzia do zasilania sieciowego należy sprawdzić czy jest ono wyłączone.

W trakcie przestojów, to znaczy w trakcie przerw w pracy, przed przystąpieniem do konserwacji i przy zmianie osprzętu, należy zawsze wyciągnąć wtyczkę z gniazda sieciowego.

Należy przestrzegać instrukcji dotyczących dbałości i konserwacji i we właściwym czasie wymieniać osprzęt. Nieużywane narzędzia należy przechowywać w miejscu suchym, nienarażonym na działanie kurzu
i wilgoci oraz czynników mechanicznych.

Brzeszczoty powinny być zawsze spakowane w przeznaczonej dla nich przegródce w skrzynce narzędziowej. W ten sposób uniknie się przecięcia przewodu zasilającego ostrymi zębami brzeszczotów.

Nie wolno pracować z zablokowanymi szczelinami wentylacyjnymi. Szczeliny

wentylacyjne należy dokładnie czyścić za pomocą suchej szczotki.

MOŻLIWOŚCI ZASTOSOWANIA PIŁ SZABLASTYCH W DZIAŁANIACH PSP.

Zastosowanie pił szablastych w działaniach grup poszukiwawczo -ratowniczych

Charakter zdarzeń, z jakimi te grupy się stykają, stwarza konieczność wykorzystywania szerokiej gamy sprzętu.

Elektryczny napęd piły sprawia, że nie powoduje dużego hałasu, który często przeszkadza w działaniach ratowniczych a w szczególności niekorzystnie wpływa na psychikę ocalałych osób, które mogą się znajdować pod gruzami.

Podczas wykonywania przebić w stropach elementem, którego usunięcie stwarza często najwięcej problemów, są elementy zbrojeniowe. Nie zawsze elementy zbrojeniowe można przeciąć przecinarką tarczową. Związane jest to często z utrudnionym dostępem w ciasnych miejscach gdzie tarcza nie dosięga elementu, który chcemy wyciąć.

Wykonywanie podpór i oszalowania tuneli ratowniczych w celu dojścia do zasypanych osób wymaga często wejścia ratownika ze sprzętem.

Docinanie elementów w ciasnych miejscach, dzięki niewielkim rozmiarom piły szablastej, jest w znacznym stopniu ułatwione.

Możliwość odwrócenia brzeszczotu o 180 a także użycia piły jako wyrzynarki staje się dodatkową zaletą.

Wykorzystanie pił szablastych w ratownictwie drogowym.

Podczas uwalniania osób poszkodowanych w wypadkach drogowych najczęściej używanym sprzętem są zestawy hydrauliczne.

Twardość niektórych elementów karoserii, jak chociażby zawiasy, nie stanowi ograniczenia w zastosowaniu pił szablastych. Zastosowanie odpowiedniego brzeszczotu i dobór prędkości suwów pozwala na skuteczne przecinanie tychże części nadwozia.

Możliwe jest również odcinanie koła kierownicy lub całej kolumny,pedałów podczas uwalniania kierowcy z wraku samochodu.

Prace rozbiórkowe.

Usuwanie przez jednostki straży pożarnej skutków różnych miejscowych zagrożeń wiąże się często z prowadzeniem prac rozbiórkowych i wyburzeniowych. Znajdujące się w drewnianych elementach konstrukcyjnych i wykończeniowych budynków elementy metalowe jak np. gwoździe, często powodują szybkie uszkodzenie łańcucha zwykłej pilarki.

Piła szablasta może być zastosowana do przecinania elementów drewnianych z zagłębionymi gwoździami i śrubami oraz materiałów zespolonych jak drewno, papa, blacha.

Ograniczenia w możliwości zastosowania pił szablastych.

Oprócz wielu zalet, jakie posiadają piły szablaste, należy wymienić również ich wady i ograniczenia w użyciu. Podstawowe i najpoważniejsze ograniczenie w zastosowaniu pił szablastych związane jest z ich napędem.

Silnik elektryczny powoduje, że nie mogą być używane w działaniach gdzie obecne są palne pary i gazy. Do zasilania silnika konieczny jest agregat prądotwórczy lub gniazdo sieciowe a praca piłą w dalszej odległości od źródła prądu wymaga korzystania z przedłużaczy.

Przedstawione w pracy modele pił szablastych „Hilti” i „DeWalt” stanowią wąską grupę tego typu pił oferowanych na rynku.
Wybrałem je ze względu na parametry, zalety funkcjonalne w budowie oraz łatwość obsługi, które wpływają bezpośrednio na możliwość użycia ich w działaniach jednostek straży pożarnej. Szczególny wpływ
na skuteczność użycia pił szablastych ma możliwość doboru odpowiednich brzeszczotów do rodzaju materiału.

Być może nie będą standardowym wyposażeniem samochodów ratowniczych, jednak mogą stanowić uzupełnienie dotychczasowych urządzeń ratowniczych i być przydatne w nietypowych sytuacjach, z jakimi coraz częściej przychodzi się zetknąć jednostkom straży pożarnej.

Wymienione przykłady zastosowań pił w taktycznych działaniach nie wykluczają możliwości innego przeznaczenia.

Ponieważ piły szablaste dopiero od niedawna stają się częścią wyposażenia niektórych jednostek Państwowej Straży Pożarnej, ich szersze zastosowanie zweryfikowane będzie podczas różnego typu działań.

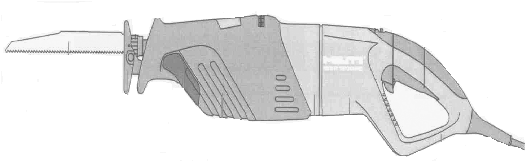

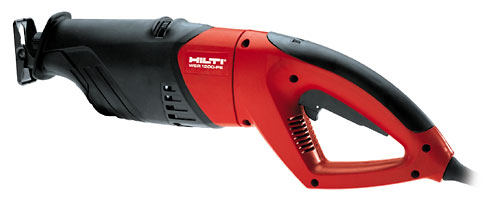

PIŁA SZABLASTA „HILTI”, WSR 1200-PE

Hilti WSR 1200-PE to piła szablasta o napędzie elektrycznym do cięcia drewna, metalu, tworzyw sztucznych i elementów zespolonych. Może być stosowana do szybkiego cięcia bardzo różnych materiałów (np. podczas prac rozbiórkowych) jak również do starannego cięcia elementów na wymiar.

Ze względu na parametry techniczne i budowę oraz możliwość doboru szerokiej gamy akcesoriów, piła ta może być używana w działaniach prowadzonych przez służby ratownicze w tym straż pożarną.

Dane Techniczne:

Moc znamionowa 1150W

Napięcie nominalne 110V 220V 230V 240V

Nominalny prąd pobierany 11,7A 5,6A 5,4A 5,2A

Częstotliwość sieci 50-60Hz

Masa narzędzia 3,95 kg

Wymiary 550x95x190mm

Szybkość skoku 1200-2600/min.

Skok 32 mm

Regulacja szybkości posuwu Elektroniczna stabilizacja obrotów ze zmienną prędkością posuwu, 4 zakresy

Klamra brzeszczotu Bez klucza, dla standardowych brzeszczotów ½”

Max. grubość ciętego metalu 35 mm

Max. grubość ciętego plastiku 150 mm

Max. grubość ciętego drewna 300 mm

Funkcja działania wahadłowego włączenie/wyłączenie

Cechy Charakterystyczne Narzędzia:

• System antywibracyjny(dodatkowa ochrona operatora),

• Mechaniczne sprzęgło poślizgowe(dodatkowa ochrona przekładni zębatej),

• Uchwyt pochłaniający drgania,

• Beznarzędziowe mocowanie brzeszczotu,

• Możliwość odwrócenia brzeszczotu,

• Beznarzędziowe przestawianie płozy dociskowej,

• Bezstopniowe wybieranie szybkości posuwu za pomocą regulatora prędkości,

• Funkcja ruchu wahadłowego,

• Elektroniczna stabilizacja obrotów.

ZASTOSOWANIA PIŁY

Cięcie drewna:

• Cięcie drewna z zagłębionymi w nim gwoździami i śrubami,

• Wycinanie otworów w ramach drzwiowych i okiennych,

• Cięcie tarcicy lub belek o przekroju do 300 mm,

• Cięcie tworzyw zespolonych (drewno, materiał izolacyjny, metal),

• Piłowanie wzdłużne materiałów,

• Przycinanie i cięcie szalunków.

Cięcie metalu i plastiku:

• Przycinanie rur metalowych o przekroju do 35mm,

• Przycinanie rur z tworzyw sztucznych o przekroju do 150mm,

• Wycinanie otworów w rurach metalowych i z tworzyw sztucznych,

Prace rozbiórkowe:

• Przecinanie rur metalowych i z tworzyw sztucznych,

• Przecinanie korytek kablowych, kanałów wentylacyjnych i kanałów instalacyjnych,

• Przecinanie poprzeczne blachy metalowej i korytek blaszanych,

• Przecinanie bloków gazobetonowych,

• Cięcie ścian pokrytych płytami okładzinowymi (gipsowo- kartonowymi).

Zasady obsługi piły

Podczas pracy piłą szablastą, tak jak w przypadku innych urządzeń, osoba obsługująca piłę powinna zachować właściwą pozycję.
Należy unikać niekorzystnej pozycji podczas pracy i zadbać o bezpieczną pozycję stojącą.

Narzędzie należy trzymać zawsze oburącz.

W celu zapewnienia optymalnej wydajności i
bezpieczeństwa pracy, płoza musi być zawsze przyciśnięta do części przecinanej.

Należy zawsze używać brzeszczotów
o odpowiedniej długości.

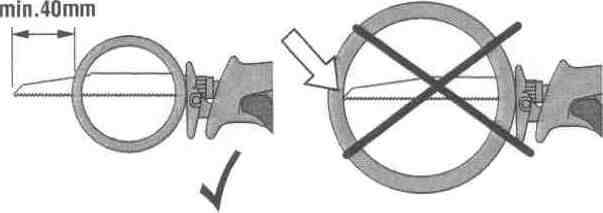

W celu uniknięcia odrzutu koniec
brzeszczotu musi zawsze wystawać, co najmniej 40mm poza część przecinaną podczas całego posuwu.

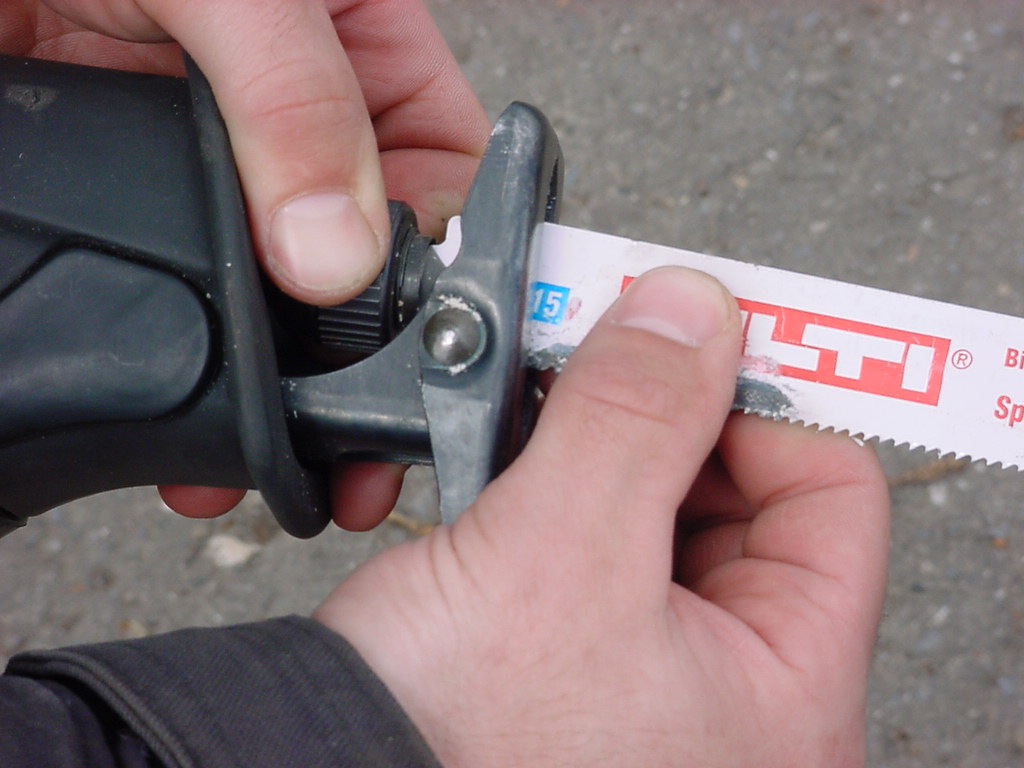

Wstawianie brzeszczotu.

• Wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego w celu uniknięcia przypadkowego uruchomienia.

•
  Sprawdzić, czy łącznik brzeszczotu jest czysty. Należy dopilnować, aby mechanizm mocujący brzeszczot był utrzymywany w czystości.

• Przekręcić tuleję blokującą mechanizmu mocującego brzeszczot w kierunku przeciwnym do ruchu wskazówek zegara. Wstawić brzeszczot do mechanizmu mocującego i wcisnąć tuleję blokującą.

•
  Zwalniać tuleję blokującą, aż usłyszy się dźwięk świadczący o jej zaczepieniu. Pociągnięciem sprawdzić czy brzeszczot jest pewnie osadzony. Jeśli brzeszczotu nie można wstawić do mechanizmu mocującego, należy lekko obrócić tuleję blokująca aż brzeszczot znajdzie się w prawidłowym położeniu a następnie zwolnić tuleję blokującą.

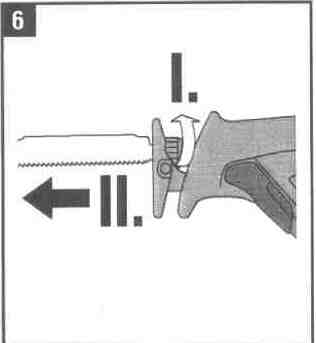

Wyjmowanie brzeszczotu.

• Wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego w celu uniknięcia przypadkowego uruchomienia.

•
  Przekręcić tuleję blokującą i wyciągnąć brzeszczot. Po długiej pracy piłą brzeszczot może osiągnąć bardzo wysoką temperaturę, dlatego należy pamiętać o założeniu rękawic przy wyjmowaniu brzeszczotu.

Nastawianie szybkości posuwu.

Zalecana szybkość posuwu można nastawić obracając pokrętłem nastawczym szybkości posuwu na pożądaną wartość. Po przyciśnięciu przełącznika roboczego piła zacznie pracować z wstępnie nastawioną szybkością posuwu. Wstępnie nastawiona szybkość posuwu pozostaje niemal niezmienna, nawet pod obciążeniem, dzięki elektronicznej stabilizacji obrotów, zapewniającej stałą prędkość obrotową a jednocześnie zapobiegającą przegrzaniu piły podczas pracy z nasadką do cięcia rur.

Piła wyłącza się samoczynnie pod wpływem przeciążenia
silnika. Można ją ponownie uruchomić przez ponowne
wciśniecie przełącznika roboczego.

Wybór szybkości posuwu.

1= niska szybkość posuwu, 4= wysoka szybkość posuwu

Piłowany materiał Zalecana Szybkość Posuwu

Drewno 4

Drewno z zagłębionymi gwoździami 4

Ściany z płytami okładzinowymi 3

Tworzywa sztuczne 1 - 3

Stal 1 - 3

Metale nieżelazne 2 - 3

Aluminium 2 - 3

Stal nierdzewna 1

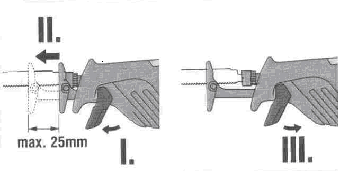

Nastawianie płozy dociskowej.

Regulacja płozy dociskowej nie wymaga stosowania narzędzi, wykonuje się ją, zatem szybko i wygodnie. Prawidłowe ustawienie płozy dociskowej zapewnia optymalne wykorzystanie pełnej długości brzeszczotu i może również poprawić dostęp w narożnikach.

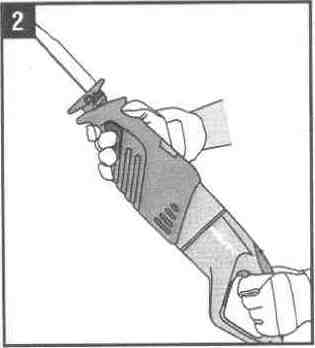

Piłowanie wgłębne.

Technikę piłowania wgłębnego należy stosować wyłącznie w przypadku materiałów miękkich i przy wyłączonym działaniu wahadłowym.

Do zagłębienia brzeszczotu w materiale w trakcie pracy piły bez potrzeby uprzedniego nawiercania niezbędne jest pewne doświadczenie.

Piłowanie wgłębne możliwe jest wyłącznie przy użyciu krótkich brzeszczotów.

Piłowanie wgłębne można rozpoczynać przy jednym z dwóch ustawień piły: w pozycji normalnej lub w pozycji odwrotnej, co przedstawia rysunek:

Piłę należy przytrzymać przednią krawędzią płozy dociskowej przylegającą do przecinanego przedmiotu a następnie włączyć.

Piłę mocno przycisnąć do przecinanego przedmiotu i rozpocząć wgłębianie poprzez zmniejszanie kąta nachylenia piły(płozy dociskowej) do przecinanego przedmiotu.

Po przejściu brzeszczotu przez przecinany przedmiot przywrócić piłę do normalnej pozycji roboczej, a następnie kontynuować piłowanie wzdłuż wytyczonej linii.

Dobór Brzeszczotu

Do piły WSR 1200-PE należy stosować wyłącznie brzeszczoty ze standardową końcówką ½ cala.

W zależności od rodzaju materiału, jaki będzie przecinany, konieczne jest zastosowanie odpowiedniego brzeszczotu.

Właściwie dobrany brzeszczot pozwala osiągnąć lepsze rezultaty cięcia.

Związane jest to z różną długością brzeszczotów, ich grubością a także odległością między zębami.

Aby ułatwić i usprawnić korzystanie z piły brzeszczoty, w zależności od przeznaczenia, oznaczone są odpowiednim kolorem.

Oznaczenie Koloru	Przeznaczenie (materiał)
Żółty	Drewno, Tworzywa sztuczne
Niebieski	Metal
Czerwony	Uniwersalne cięcie

Brzeszczoty do cięcia drewna i tworzyw sztucznych QuickCut i Special Cut.

Brzeszczot QuickCut stosowany jest do szybkiego cięcia drewna i tworzyw sztucznych natomiast SpecialCut do starannego cięcia drewna.

Długość tych brzeszczotów wynosi 150 lub 230mm, grubość 1,3-1,6mm. Cięcie tymi brzeszczotami może odbywać się z maksymalną prędkością suwów czyli z częstotliwością nastawioną na 4.

Brzeszczoty do cięcia metalu SpecialCut i QualiCut.

Długość tych brzeszczotów wynosi 150 lub 230mm, grubość 0,9-1,1mm. Ustawienie szybkości suwów podczas cięcia może być w zakresie częstotliwości od 1 do 3.

Brzeszczoty do cięcia uniwersalnego MultiCut.

Długość tych brzeszczotów może wynosić 150, 200 lub300mm,grubość 0,9-1,3mm.

Najkorzystniejsza częstotliwość suwów w czasie cięcia powinna być nastawiona na 3.

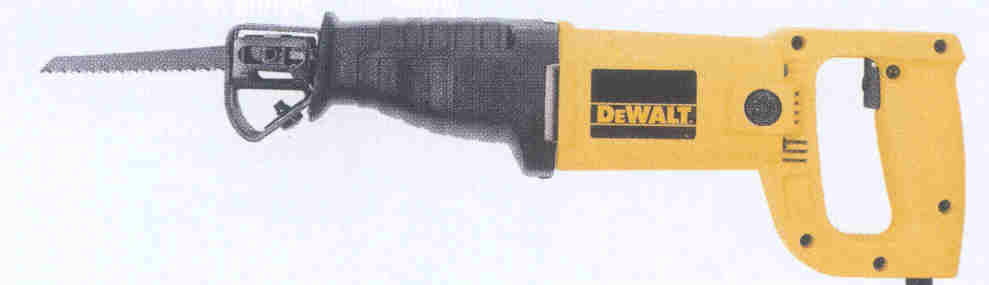

PIŁA SZABLOWA DW 306K.

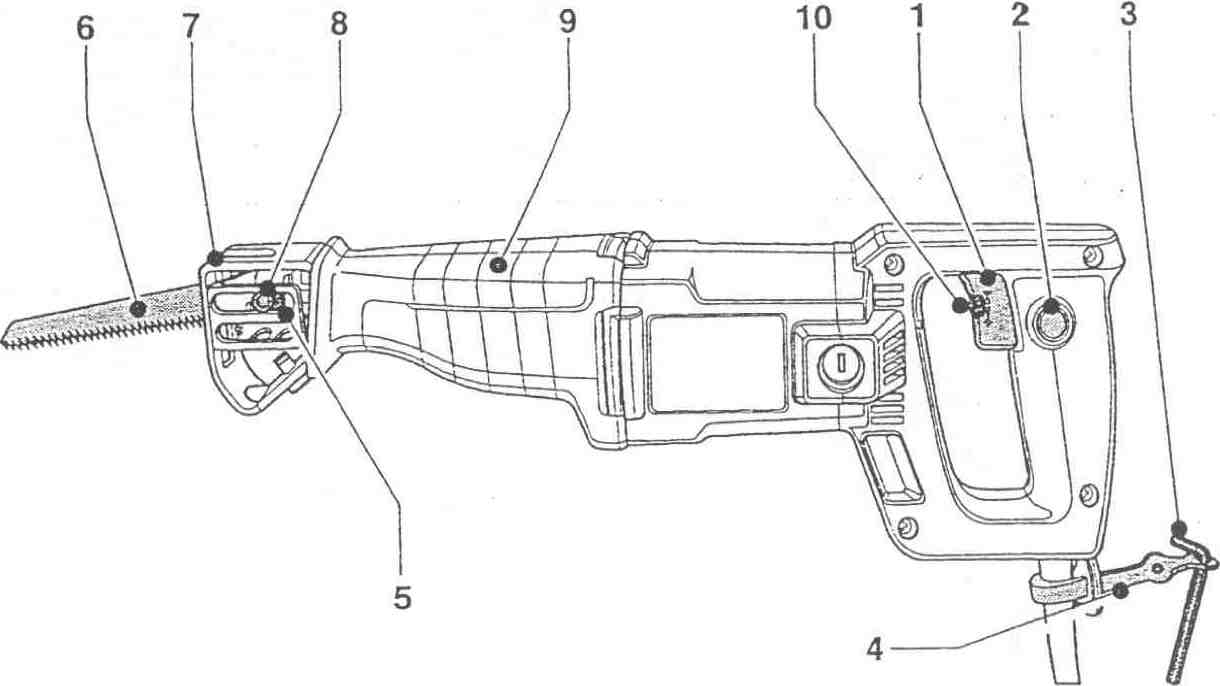

Opis urządzenia:

1-wyłącznik z nastawnikiem prędkości obrotowej,

2- blokada załączania,

3- klucz do gniazd sześciokątnych,

4- uchwyt klucza,

5- oprawa brzeszczotu,

6- brzeszczot,

7- stopa piły,

8- śruba do mocowania brzeszczotu,

9- obudowa,

10- regulator prędkości obrotowej,

Dane techniczne:

Moc pobierana 810 W

Moc wyjściowa 420 W

Liczba skoków 2400 s/min

Długość skoku 29 mm

Długość rzazu w:

Drewnie 265 mm

Kształtownikach metalowych 130

Rurach metalowych 130

Oprawa brzeszczotu metalowa

Ciężar 3,4 kg

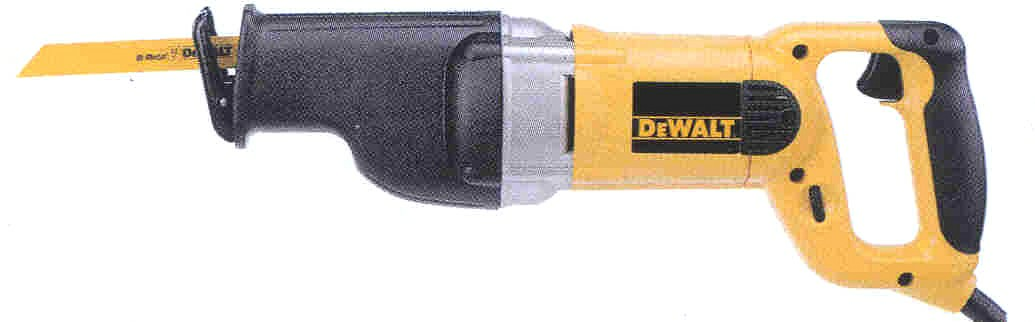

PIŁA SZABLOWA DW 309K.

Dane techniczne:

Moc pobierana 1025 W

Moc wyjściowa 615 W

Liczba skoków 0 - 2900 s/min

Długość skoku 32 mm

Zdolność cięcia:

Drewno 300 mm

Profile i rury stalowe 150 mm

Masa 4 kg

Zalety DW 309K.

Piła szablasta DW 309K, dzięki zastosowaniu w jej budowie różnych rozwiązań,

jest narzędziem prostym i wygodnym w obsłudze.

Wśród niektórych rozwiązań konstrukcyjnych, mających bezpośredni wpływ na

bezpieczeństwo i łatwość obsługi, należy wymienić takie elementy jak:

• Ruchoma stopa o regulowanym wysięgu,

• Bezkluczowe mocowanie brzeszczotu,

• Przeciwciężar redukujący wibracje do minimum,

• Silnik o mocy 1025W zdolny do przenoszenia dużych obciążeń,

• Regulację prędkości,

• Wyłącznik z płynną regulacją częstotliwości oscylacji brzeszczotu, zabezpieczony przeciwpyłowo,

• Miękka powierzchnia uchwytu.

Zawsze trzeba zwracać uwagę na staranny dobór brzeszczotu do rodzaju piłowanego materiału i techniki cięcia.

Do cięcia po linii krzywej powinno się używać wąskich brzeszczotów, w miejscach trudno dostępnych (na przykład w pobliżu ścian itd.) najlepsze są giętkie brzeszczoty dwumetalowe.

Zastosowanie w budowie brzeszczotów kilku rodzajów metali sprawia, że stają się one bardziej wytrzymałe na przegrzewanie podczas pracy jak również na uszkodzenia mechaniczne.

---
