Metrologia - laboratorium
Imię i nazwisko: Juliusz ZASADZKI Łukasz WAŚKOWSKI		Semestr: IV	Wydział: BM i Z	Kierunek: Mechanika i Budowa Maszyn	Grupa: M2
Temat ćwiczenia: Badanie charakterystyk statycznych przetworników cyfrowych.
Data wykonania ćwiczenia:	Ocena:

1. Opis ćwiczenia.

Celem ćwiczenia było zapoznanie się z badaniem charakterystyk statycznych. Niniejsza charakterystyka przedstawia zależność wartości odczytywanych z miernika „X” oraz ze spirali Archimedesa „Y1” „Y2”. Wartości „Y1” przedstawione są malejąco względem miernika od 500 do -500 μm. Wartości „Y2” rosnąco względem miernika od -500 do 500 μm.

2. Obliczenia.

Przeprowadzam linearyzację metodą najmniejszych kwadratów dla obu przypadków.

	Y1	Y2
	0	0
	2289,58	2288,54
	2335,209	2335,206
	234000	234000

zatem:

gdzie:

	Y1	Y2
	0,00978	0,00978
	86,489(2)	86,489(1)

Z uwagi na tak małe różnice między prostymi w sprawozdaniu umieszczę 1 wykres krzywej, natomiast obliczenia wykonam dla obu przypadków.

Obliczam:

Resztę wyników umieszczam w tabeli.

Obliczam del y_i (
)

del

del

Resztę wyników zestawiam w tabeli.

Obliczam błąd liniowości dla pierwszego przypadku:

Wyznaczam czułość statyczną:

a)

b)

X	Y1		X	Y2		Y1^	Y2^		del Y1	del Y2	sigma Y1	sigma Y2
-500	86,000		500	86,978		86,000222	86,978111		-0,000222	-0,000111
-460	86,038		460	86,939		86,039342	86,938991		-0,001342	0,000009
-420	86,077		420	86,900		86,078462	86,899871		-0,001462	0,000129	0,001495112
-380	86,117		380	86,861		86,117582	86,860751		-0,000582	0,000249
-340	86,156		340	86,821		86,156702	86,821631		-0,000702	-0,000631
-300	86,196		300	86,782		86,195822	86,782511		0,000178	-0,000511
-260	86,235		260	86,743		86,234942	86,743391		0,000058	-0,000391
-220	86,274		220	86,704		86,274062	86,704271		-0,000062	-0,000271
-180	86,314		180	86,665		86,313182	86,665151		0,000818	-0,000151
-140	86,353		140	86,626		86,352302	86,626031		0,000698	-0,000031
-100	86,392		100	86,587		86,391422	86,586911		0,000578	0,000089
-60	86,431		60	86,548		86,430542	86,547791		0,000458	0,000209
-20	86,470		20	86,509		86,469662	86,508671		0,000338	0,000329
0	86,490		0	86,489		86,489222	86,489111		0,000778	-0,000111
20	86,509		-20	86,470		86,508782	86,469551		0,000218	0,000449
60	86,549		-60	86,431		86,547902	86,430431		0,001098	0,000569
100	86,588		-100	86,391		86,587022	86,391311		0,000978	-0,000311
140	86,626		-140	86,353		86,626142	86,352191		-0,000142	0,000809
180	86,665		-180	86,314		86,665262	86,313071		-0,000262	0,000929
220	86,704		-220	86,275		86,704382	86,273951		-0,000382	0,001049
260	86,743		-260	86,235		86,743502	86,234831		-0,000502	0,000169
300	86,783		-300	86,196		86,782622	86,195711		0,000378	0,000289
340	86,821		-340	86,156		86,821742	86,156591		-0,000742	-0,000591
380	86,861		-380	86,117		86,860862	86,117471		0,000138	-0,000471
420	86,900		-420	86,077		86,899982	86,078351		0,000018	-0,001351		0,001381504
460	86,939		-460	86,039		86,939102	86,039231		-0,000102	-0,000231
500	86,978		-500	86,000		86,978222	86,000111		-0,000222	-0,000111

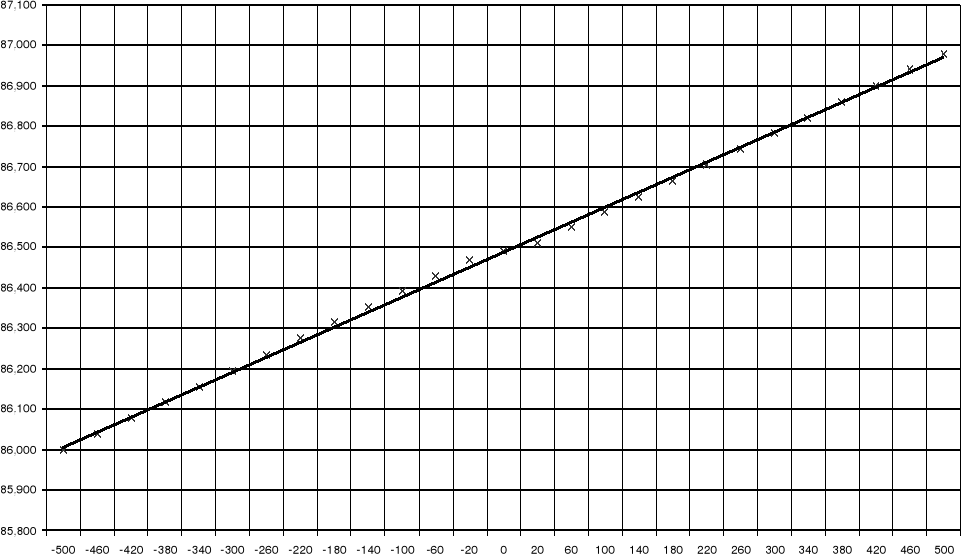

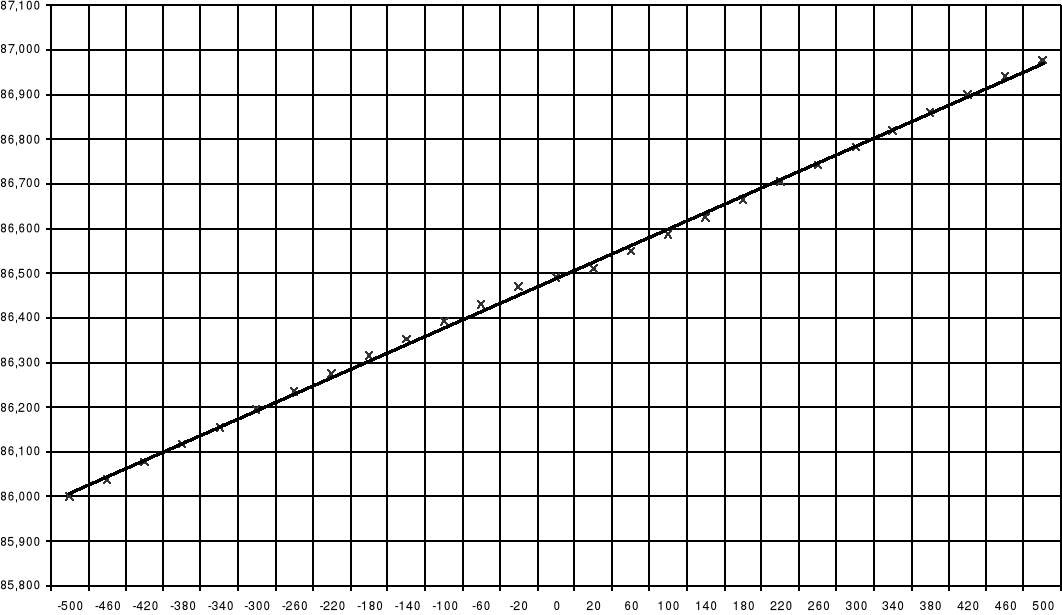

Wykres charakterystyki statycznej (zależność wartości odczytanych z miernika -oś OX oraz wartości odczytanych ze spirali Archimedesa - oś OY)

---
