Termometr elektroniczny

Opis układu

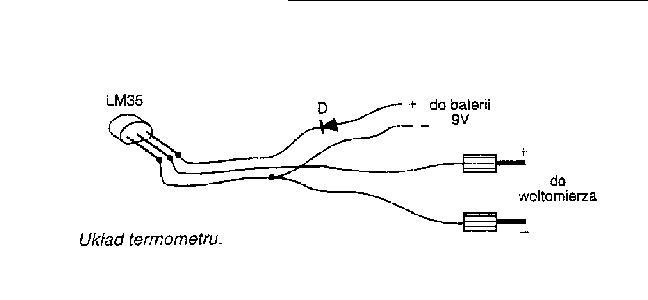

Termometr ten składa się układy LM35DZ, diody 1N4148 oraz potrzebny jest dowolny woltomierz ( cyfrowy, analogowy). Napięcie wyjściowe układu jest proporcjonalne do temperatury w stopniach Celsjusza. Współczynnik przetwarzania wynosi 10mV/ C, więc przy temperaturze +25 C napięcie wyjściowe wynosi 250mV, a przy 100 C- 1V.

Właściwości układu

-bardzo prosta bodowa

-szybka reakcja na zmiany temperatury

-układ nie wymaga kalibracji

-napięcie zasilania 9V

-zakres pomiarowy 0...+100 C
