Prosty radar detektor Przeznaczenie do eksperymentów na mikrofalach i dla początkujących elektroników.

Układ scalony wykorzystano z popularnych wzmacniaczy operacyjnych typu LM1458.

Na kondensatorze C1 następuje detekcja sygnału radarowego. Pierwszy wzmacniacz operacyjny pracuje jako przetwornik pradowo-napęciowy. Drugi operacyjny pracuje jako komparator, którego poziom zadziałania ustawiany jest przez R5. Wynik porównania zostaje wygenerowany na przetworniku piezo. W praktyce strojenie układu dokonuje sie za pomocą zmian długości końcówek kondensatora C1, co w rezultacie ma wpływ na odbieraną częstotliwość. Dla typowych radarów drogowych końcówki kondensatora powinny mieć około 0.5 do 0.6 cala (przeliczając cale --> 1 cal = 2.54

mm).

W praktyce należy zastosować:

- dla pasma: Band X = 1.27 cm

- dla pasma Band K = 1.02 cm

- dla pasma Band Ka = 0.92 cm.

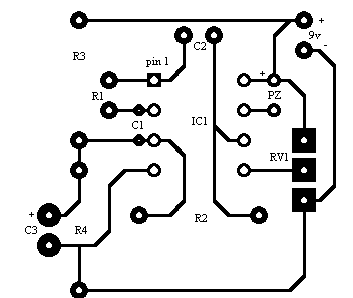

Uwagi: Montować tak, jak na rysunku!

Lista elementów:

R1 = 1.1 MΩ

R2 = 27 kΩ

R3, R4 = 100 kΩ

R5 = potencjometr 100 kΩ

C1 = 0.22 µF

C2 = 0.05 µF

C3 = 100 µF 16V, elektrolityczny

IC1 = LM 1458

HP = przetwornik piezo z własnym generatorem S1 = wyłącznik

inne: klips na baterię 9V

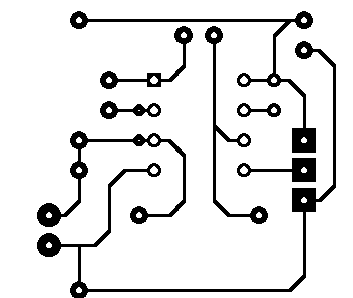

Dokumentacja płytki drukowanej:

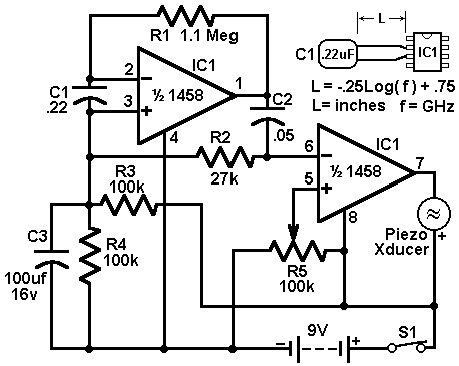

Schemat ideowy:

Opracowano na podstawie: "Radio-Electronics Magazine“, July 86.
