Świecący breloczek

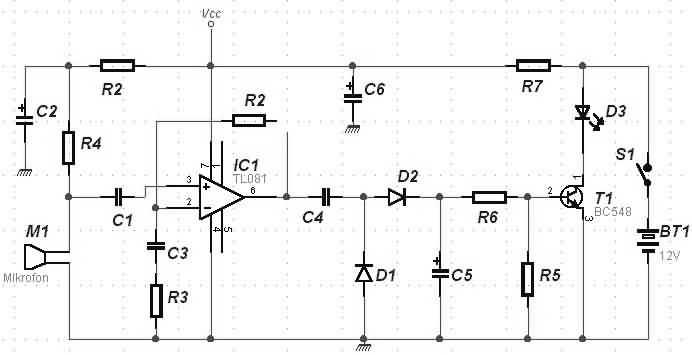

Przedstawiony po usłyszeniu dźwięku (np. muzyka), generuje błyski światła. Układ zasilany jest napięciem 12 V, jest bardzo prosty w budowie, aby zaczął działać nie trzeba go w żaden sposób regulować. Dostroić diodę LED można doświadczalnie zmienić wartość kondensatora C5.

Spis elementów:

R1 - 2,2 kOhm

R2 - 1000 kOhm

R3 - 5,6 kOhm

R4 - 12 kOhm

R5, R6 - 15 kOhm

R7 - 680 Ohm

C1, C3 - 100 nF

C2, C5*, C6 - 10 uF/10V (miniaturowy)

C4 - 3,3 uF/10V (miniaturowy)

D1, D2 - 1N4148 (lub odpowiednik)

D3 - dioda LED

IC1 - TL081 (lub odpowiednik)

S1 - przełącznik hebelkowy
