TRANZYSTORY BIPOLARNE. Parametry graniczne.

Dozwolony obszar pracy aktywnej TB wyznaczają zjawisko przebicia i

dopuszczalna moc strat. Przekroczenie wartości tych parametrów może

spowodować uszkodzenie tranzystora.

Najważniejszy parametry graniczne TB, których nie należy przekraczać:

UCB0 , UCE0 , UEB0 – maksymalne wartości napięć polaryzacji ;

ICmax – maksymalny prąd kolektora ;

IBmax – maksymalny prąd bazy;

Ptot max – maksymalna moc strat, która zależy od chłodzenia. W katalogach Ptot max

podawana przy temperaturze 250C. Powyżej tej temperatury moc strat musi

być mniejsza.

Tj – maksymalna temperatura pracy.

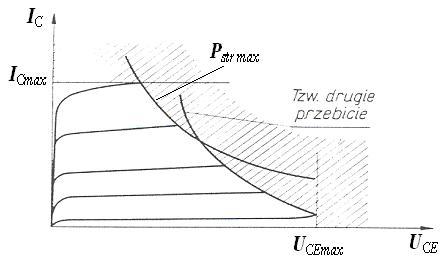

Rys.4.12. Dopuszczalny obszar pracy tranzystora:

o graniczenia wynikają z maksymalnego prądu kolektora ICmax, maksymalnej mocy

strat Pstr max (tzw. drugie przebicie) i maksymalnego napięcia kolektor-emiter UCEmax

Dopuszczalne napięcie kolektor-emiter UCEmax wynika ze zjawiska przebicia

lawinowego w złączu kolektorowym. Wynosi ono od kilkunastu woltów do ok. 2kV.

Zwieksza ono gdy miedzy emiter a bazę zostanie włączony rezystor, przez który

może płynąć prąd bazy.

Maksymalny prąd kolektora ICmax wynika ze zmniejszenia się współczynnika βo w

zakresie dużych prądów i małych napięć.

Moc maksymalna strat Pstr max jaka może wydzielić się w tranzystorze, równa się w

przybliżeniu mocy wydzielanej w złączu kolektorowym UCEIC i w polu

charakterystyk wyjściowych przedstawia hiperbolę. W przypadku ogólnym:

Pstr = UCEIC + UBEIB ≈ UCEIC

1

*Podawane w katalogach maksymalne czyli dopuszczalne wartości parametrów

należy traktować jako dopuszczalne wartości graniczne wynikające z potrzeby

zapewnienia zadanej niezawodności tranzystora.

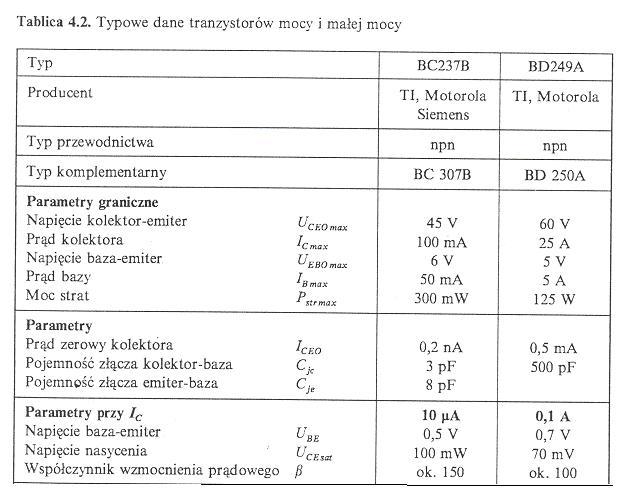

*Wśród parametrów charakterystycznych zwraca uwagę

duży rozrzut

wzmocnienia prądowego. Z tego względu układy, w których pracują TB, należy

projektować tak, by rzeczywista wartość β nie wpływała w istotny sposób na ich działanie.
