EGZAMIN Z FUNDAMENTOWANIA 2012 III ROK ……………………………………….

1.

Rozpoznanie geotechniczne podłoŜa dla obiektów budowlanych:

•

liczba i usytuowanie otworów badawczych,

•

uzasadnić zalecaną głębokość otworów badawczych dla posadowienia bezpośredniego i na palach, 2.

Pale wiercone i pale przemieszczeniowe (uzasadnić nazwy). Opisać wykonawstwo pali wierconych, gdy w podłoŜu występuje woda gruntowa. Opisać betonowanie metodą Kontraktor.

3.

Wyznaczyć rozkład oddziaływań jednostkowych pod ławą fundamentową o szerokości B=2,40 m.

Siła pionowa (obciąŜenie stałe i zmienne) w poziomie posadowienia fundamentu wynosi 500 kN/m.

Mimośród tej siły względem osi ławy wynosi eB=0.50 m. Skomentować wynik.

4.

Co decyduje o maksymalnej, dopuszczalnej wartości qmax/qmin pod fundamentem i ile ta wartość moŜe wynosić?

5.

Pal prefabrykowany wbijany o przekroju kwadratowym 0,35×0,35 m projektuje się dla następujących warunków:

•

od 0,00 do 4,00 m – gliny w stanie miękkoplastycznym o IL=0,75

, t(n) = 0

•

od 4,00 m - piasek średni, ID=0,55

Współczynniki technologiczne: sp= ss=1,10. Przyjąć m1=1,0.

Poziom spodu oczepu 1,00 m poniŜej terenu. Długość pala 8,00 m.

Obliczyć, nośność tego pala (w obrębie piasków).

(n)

q

= 2150 kPa

(n)

q

3600 kPa

I

=

D =0,33

ID=0,67

(n)

t

= 47 kPa

(n)

t

74 kPa

I

=

D =0,33

ID=0,67

6.

Opisać zastosowania i spodziewane efekty:

-

pali piaskowych i geodrenów

-

wibroflotacji i wibrowymiany

7.

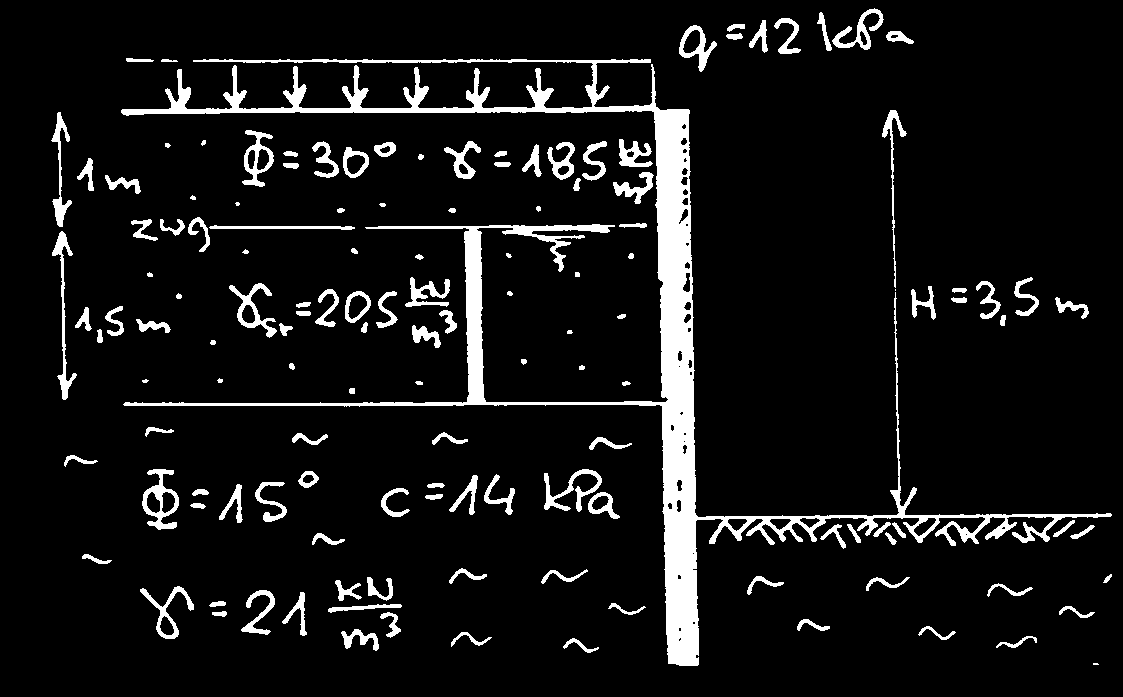

Obliczyć wypadkową czynnych jednostkowych parć gruntu i parć wody działających na ścianę w obrębie gruntu niespoistego. Przyjąć, Ŝe ściana jest gładka.
