ANALIZA WIDMOWA

PYTANIA KONTROLNE

1. Widmo światła białego – zakres długości fali 2. Budowa atomu, emisja promieniowania wzbudzonego atomu UKŁAD POMIAROWY

Analizator widma (spektrometr)

CEL ĆWICZENIA

1. Sporządzenie krzywej dyspersji (skalowania) analizatora

2. Identyfikacja światła lampy zwierającej nieznaną substancję na podstawie sporządzonej krzywej dyspersji spektrometru

PROCEDURA POMIAROWA

1. Uruchomić lampę, której światło będzie analizowane.

2. Ustawić lampę tak, by emitowane światło wpadało do szczeliny analizatora.

3. Kolejne linie widmowe obserwowane w polu widzenia okularu, ustawiać w jednakowym położeniu względem znacznika, widocznego w środku pola.

4. Notować położenia śruby.

5. Operacje 1 ÷ 4 wykonać dla kilku lamp zawierających znane substancje.

6. Na podstawie tablic linii widmowych znanych substancji przyporządkować liniom długości fali i uzupełnić tabelę SUBSTANCJA: __________________________

Położenie śruby

Tablicowa

Kolor

Jasność

(działki)

długość fali, nm

7. Operacje 1 ÷ 4 wykonać dla lampy zawierającej substancję nieznaną

SUBSTANCJA NIEZNANA

Długość fali

Położenie śruby

Kolor

Jasność

odczytana z krzywej

(działki)

dyspersji, nm

OPRACOWANIE WYNIKÓW POMIARÓW

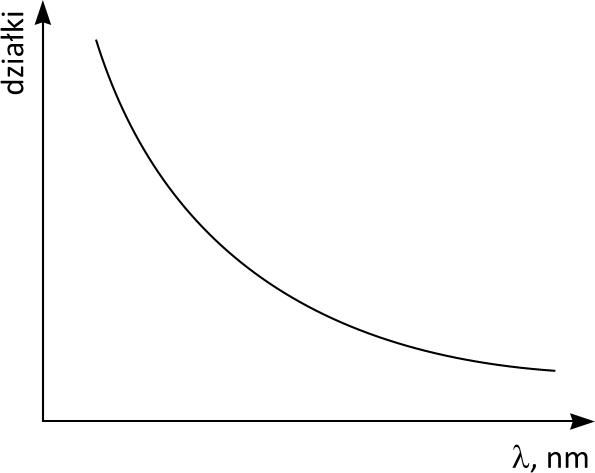

1. Sporządzić

krzywą

dyspersji

analizatora - wykres zależności położenia śruby od długości fali dla wszystkich

obserwowanych

linii

widmowych znanych substancji.

2. Z wykresu odczytać długości fali dla linii substancji nieznanej.

3. Na podstawie tablic linii widmowych zidentyfikować substancję nieznaną.
