1. OKREŚLENIE ILOŚCI PYŁÓW W MIESZANCE

PIASKOWO – śWIROWEJ

2. ZAWARTOŚĆ ZANIECZYSZCZEŃ OBCYCH

3. ZAWARTOŚĆ ZIAREN PŁASKICH I WYDŁUśONYCH

NORMY:

PN 87/B – 01100

PN 86/B – 06712

PN 77/B – 06714/01

PN 76/B – 06714/12

PN 78/B – 06714/13

PN 78/B – 06714/16

Poznań 2007

1

Doświadczenie 1

To doświadczenie polegało na zbadaniu procentowego udziału w mieszance piaskowo-Ŝwirowej ziaren mniejszych niŜ 0.063 mm na podstawie zróŜnicowanej szybkości grawitacyjnego opadania w ośrodku ciekłym.

Przebieg:

- uzyskanie róŜnych frakcji kruszywa za pomocą zestawu sit

- odwaŜenie 500 g próbki analitycznej o frakcji 0-4 mm

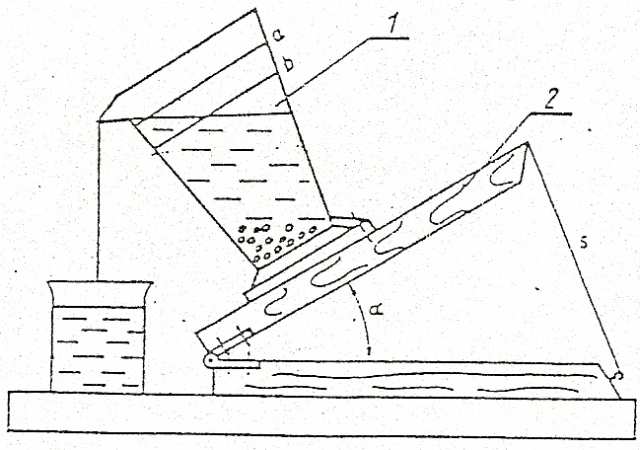

- umieszczenie próbki w niŜej przedstawionym pojemniku

- zalanie próbki wodą do odpowiedniego poziomu (a)

- wymieszanie zawartości naczynia za pomocą łopatki

- odczekanie 10 s w celu opadnięcia na dno naczynia cięŜszych ziaren kruszywa

- zlanie zawiesiny znajdującej się pomiędzy odpowiednimi poziomami (a i b) naczynia

- powtarzanie czynności aŜ do uzyskania klarowności wylewanej cieczy

- osuszenie próbki

- dokładne zwaŜenie otrzymanej próbki kruszywa Doświadczenie 2

Druga część doświadczenia polegała na makroskopowym wybraniu zanieczyszczeń obcych z próbki kruszywa, zwaŜeniu ich i procentowym obliczeniu ich zawartości w próbce.

Przebieg:

- uzyskanie róŜnych frakcji kruszywa za pomocą zestawu sit

- odwaŜenie 500 g próbki o frakcji 8-16 mm i 150 g próbki o frakcji 4-8 mm

- wydzielenie zanieczyszczeń obcych

- zwaŜenie wydzielonych zanieczyszczeń Doświadczenie 3

Trzecia część doświadczenia polegała na określeniu procentowego udziału w kruszywie ziaren nieforemnych (o wskaźniku kształtu nie mniejszym niŜ 3) wydzielonych z próbki w wyniku pomiarów ziaren za pomocą suwmiarki Schulza.

Przebieg:

- uzyskanie róŜnych frakcji kruszywa za pomocą zestawu sit

- odwaŜenie 500 g próbki o frakcji 8-16 mm i 150 g próbki o frakcji 4-8 mm

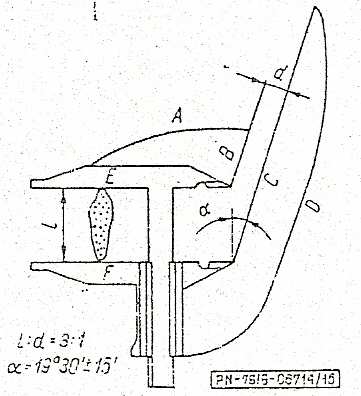

- umieszczenie kaŜdego ziarna z poszczególnych próbek analitycznych największym wymiarem między ramionami suwmiarki (E,F) Schulza i próba przesunięcia je najmniejszym wymiarem pomiędzy ramionami (B,C) suwmiarki

2

- zwaŜenie ziaren nieforemnych z poszczególnych frakcji Wyniki:

ĆWICZENIE 1

m − m 1

Z

m –początkowa ilość kruszywa

p =

⋅100%

m

m1–końcowa ilość kruszywa

m =500 g

m1 =496 g

500 − 496

Z

p =

⋅100% = 8

,

0 %

500

WNIOSKI

Badana próbka mieszanki piaskowo – Ŝwirowej jest zgodna z normą PN–86/B–06712, poniewaŜ obliczona wartość jest mniejsza od wartości maksymalnej dla danego kruszywa, którą określa norma jako 8 % .

3

ĆWICZENIE 2

m 1

Z

m –początkowa ilość kruszywa

z =

⋅100%

m

m1–waga zanieczyszczeń obcych

m = 500 g

m1 = 4 g

4

Z

z =

⋅100% = 8

,

0 %

500

ĆWICZENIE 3

a) Zawartość ziaren nieforemnych w danej frakcji m 1

Z =

100%

m – masa ziaren nieforemnych w próbce n

m

m1 – masa próbki

Wyniki umieszczone są w tabeli Waga ziaren

Procentowy udział

Waga frakcji

nieforemnych w

ziaren nieforemnych

Lp.

Frakcja

[g] - m

danej frakcji [g] -

w danej frakcji [%] -

m1

Zn

1.

20-40

205

5

2.44

2.

10-20

500

49

9,80

3.

4-10

150

13

8,67

4

b) Zawartość ziaren nieforemnych w całym kruszywie Z

⋅ f + Z ⋅ f + Z ⋅ f 1

n

1

n 2

2

3

3

Z

n

=

w

f + f + f

1

2

3

Zn1,2,3

–

zawartość

ziaren

w poszczególnych

frakcjach

[%]

f1,2,3 – udział ziaren poszczególnych zbadanych frakcji kruszywa

w średniej

próbce

laboratoryjnej [%]

,

2 44 ⋅ 23 9

, 8 + 8

,

9 0 ⋅ 5 ,

8 48 + ,

8 67 ⋅17 5

, 4

Z

w =

= 7 8

, 4%

100

WNIOSKI

Badana próbka (mieszanka kruszywa naturalnego, mieszanka kruszywa łamanego sortowanego i z otoczaków) jest zgodna z normą PN–86/B–06712, Zw = 7,84% i nie przekracza 30%.
