IMiR Mechatronika

Napędy i sterowanie

Rok III, gr. lab. 1

pneumatyczne

Paweł Panek

Paweł Mendyka

Bartosz Kulawik

Funkcje logiczne

1. Zrealizować układ pneumatyczny pozwalający na określanie funkcji logicznych z wykorzystaniem zaworu przełącznika obiegu i zaworu podwójnego sygnału.

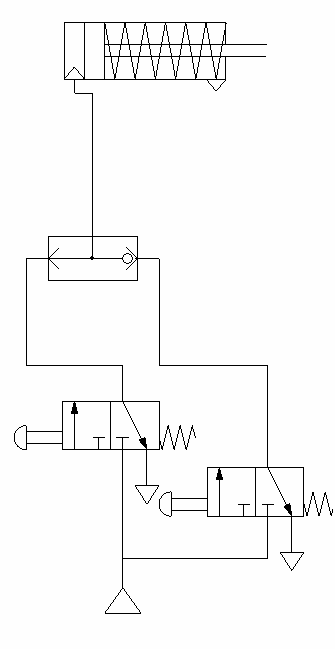

zawór przełącznika obiegu:

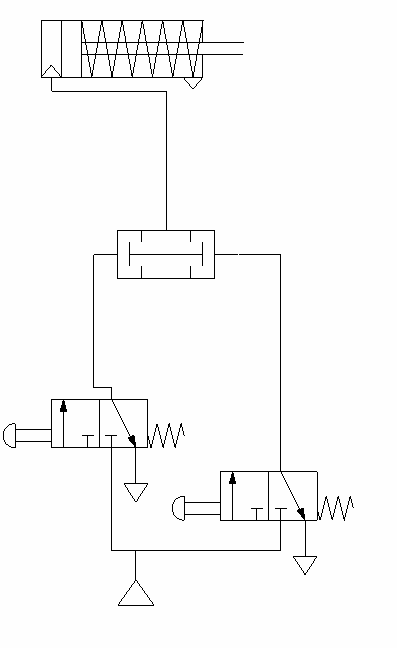

zawór podwójnego sygnału:

we 12

we 14

wy

we 12

we 14

wy

0

0

0

0

0

0

0

1

1

0

1

0

1

0

1

0

1

0

1

1

1

1

1

1

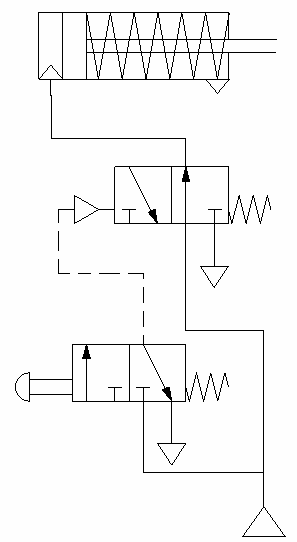

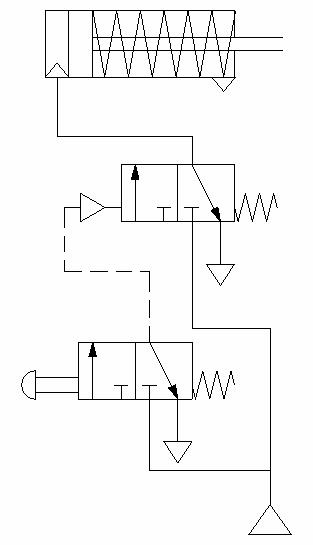

2. Z wykorzystaniem rozdzielacza 3/2 sterowanego pneumatycznie ze sprężyną powrotną zrealizować następujące funkcje logiczne: y = x

1

y = x

1

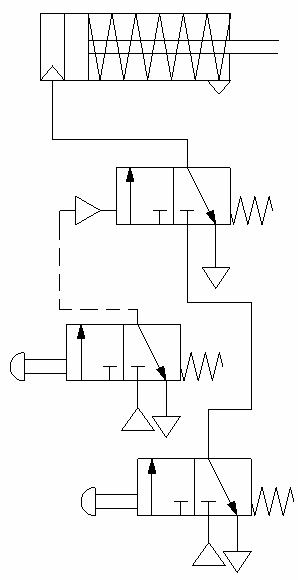

y = x + x

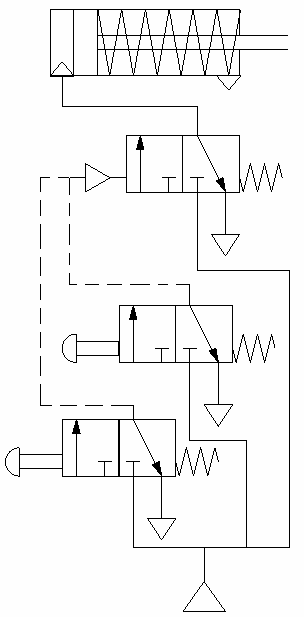

y = x ∗ x

1

2

1

2

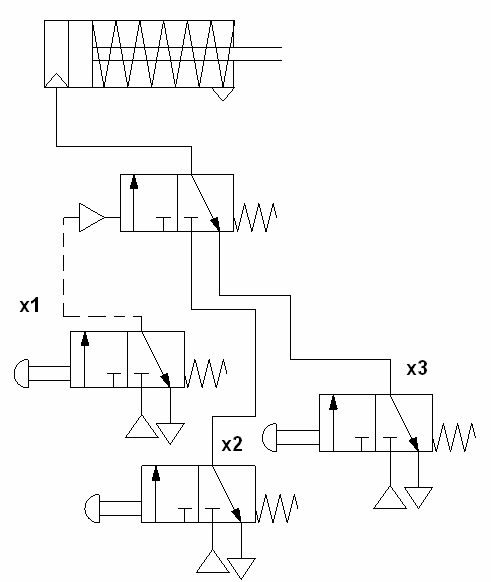

y = x ∗ x +

x

1

2

x ∗ 3

1

WNIOSKI:

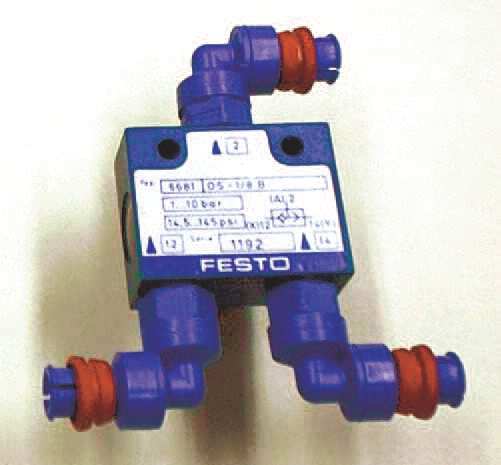

- poglądowe rysunki zaworów realizujących funkcje logiczne: zawór podwójnego sygnału: zawór przełącznika obiegu:

- opis funkcji logicznych realizowanych przez poszczególne zawory jest zawarty w tablicach prawdy w punkcie 1 sprawozdania

- zastosowanie zaworów realizujących funkcje logiczne w układach pneumatycznych

- ułatwienie włączenia urządzenia

- zabezpieczenie przed niepożądanym działaniem

- zabezpieczenie przed przypadkowym włączeniem zespołu pneumatycznego

- możliwość włączenie urządzenia z kilku miejsc
