P O L I T E C H N I K A G D A Ń S K A , W I L i Ś

KATEDRA KONSTRUKCJI BETONOWYCH

PROJEKTOWANIE KONSTRUKCJI BETONOWYCH

TW5P

I TECHNOLOGII BETONU

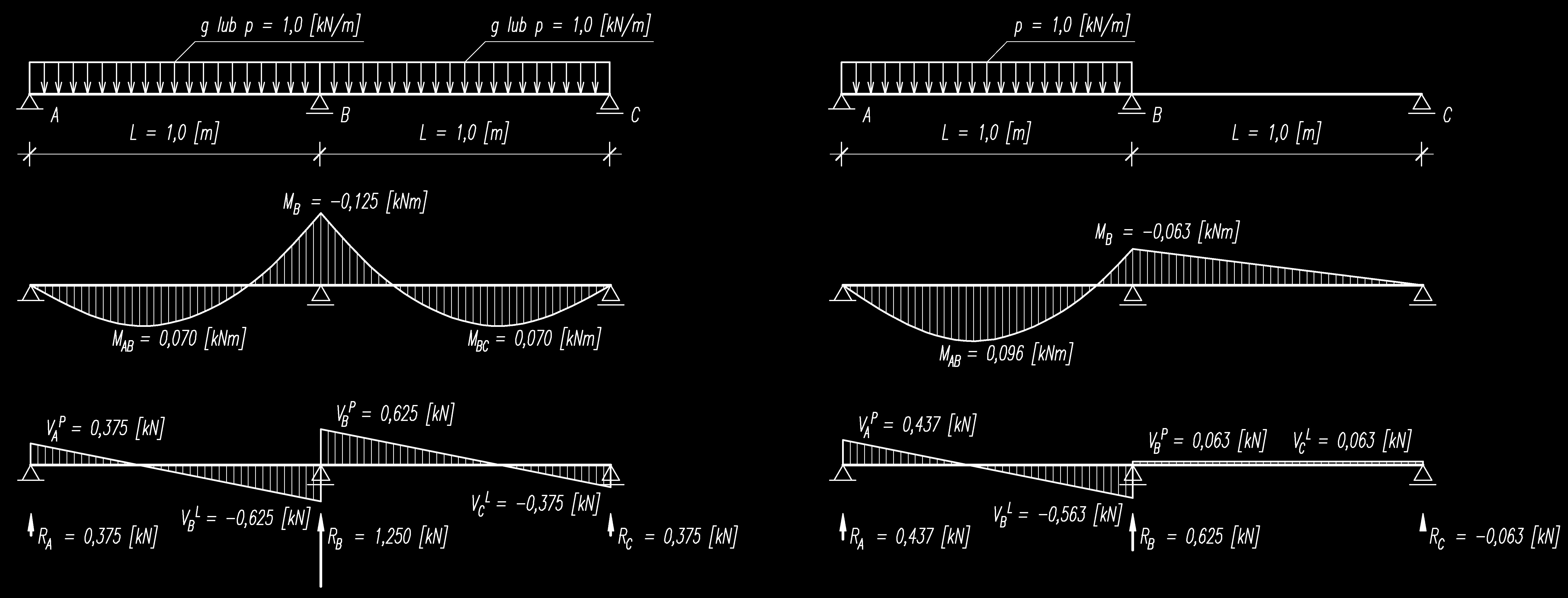

TABLICE WINKLERA – Belka dwuprzęsłowa Momenty

Moment

Reakcje

Siły poprzeczne przęsłowe

podporowy

Schemat

obciąŜeń

M

L

P

AB

MBC

MB

RA

RB

RC

VB

VB

k

k'

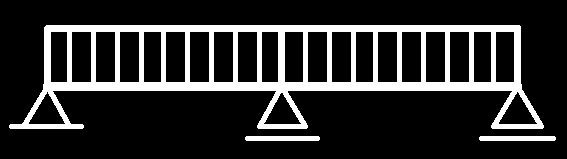

1

0,070

0,070

-0,125

0,375

1,250

0,375

-0,625

0,625

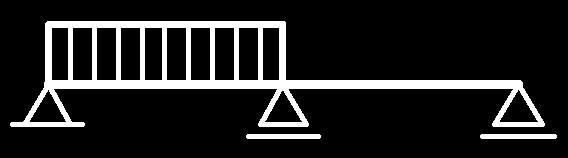

2

0,096

-0,025

-0,063

0,437

0,625

-0,063

-0,563

0,063

Moment zginający: M [ kNm ] = k ⋅ q[ kN m ] ⋅ ( L[ m ) 2

]

Reakcja lub siła poprzeczna: R lubV [ kN ] = '

k q

⋅ [ kN m ] ⋅ L[ m ]

Ostatnia aktualizacja: PP 2008-05-10
