2. Typy, parametry i czasy wyłączenia

Wyłączniki różnicowoprądowe charakteryzują następujące parametry:

1) napięcie znamionowe:

a) wyłączników jednofazowych dwubiegunowych - 230 V,

b) wyłączników trójfazowych trójbiegunowych i czterobiegunowych - 400 V,

2) prąd znamionowy ciągły I n - 6,8,10,13,16,20,25,32,40,63 A, a także 100,125,160 A,

3) prąd znamionowy różnicowy zadziałania IΔn - 6,10,30,100,300,500, 1000, 3000 mA,

4) częstotliwość znamionowa f - zwykłych wyłączników różnicowoprądowych wynosi: 50 i/lub 60 Hz.

Wyłączniki różnicowoprądowe zbudowane do stosowania w instalacjach prądu o wyższych

częstotliwościach są odpowiednio oznaczone.

Ze względu na czułość wyłączniki różnicowoprądowe dzielą się na:

- wysokoczułe, których prąd IΔn nie przekracza 30 mA,

- średnioczułe, których prąd IΔn jest > 30 mA i ≤ 500 mA,

- niskoczułe, których prąd IΔn jest > od 500 A.

Ze względu na zachowanie się wyłącznika w stanach przejściowych wyłączniki

różnicowoprądowe dzieli się na:

- wyłączniki bezzwłoczne, reagujące z czasem własnym wyłącznika na pojawiający się

w obwodzie prąd uszkodzeniowy (bez oznaczenia na obudowie),

- wyłączniki bezzwłoczne, o zwiększonej odporności na prąd uszkodzeniowy udarowy,

przetrzymujące bez zadziałania udar o kształcie 8/20 μs o wartości szczytowej do 500 A

(oznaczone na obudowie rysunkiem udaru prądowego),

- wyłączniki krótkozwłoczne, o zwłoce czasowej 10 ms, o odporności na prąd uszkodzeniowy

udarowy przetrzymujące bez zadziałania udar o kształcie 8/20 μs, o wartości szczytowej do 3 kA

(oznaczone na obudowie literą G umieszczoną w kwadracie),

- wyłączniki zwłoczne, nazywane też wyłącznikami selektywnymi, przeznaczone do szeregowej

współpracy z wyłącznikami bezzwłocznymi (oznaczone na obudowie literą S umieszczonej

w kwadracie).

Czasy wyłączenia, wymagane przy zakłóceniach (pojawianiu się prądu uszkodzeniowego) przez

normy:

- PN-EN 61008-1:2007/ISI:2008 Wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia

nadprądowego do użytku domowego i podobnego (RCCB)--Część 1: Postanowienia ogólne oraz

- PN-EN 61009-1:2008 Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem

nadprądowym

do użytku domowego i podobnego (RCBO)--Część 1: Postanowienia ogólne, zależą od krotności

prądu uszkodzeniowego IΔ w stosunku do wartości prądu znamionowego wyłącznika

IΔn (IΔn,2 IΔn5 IΔn ) oraz od typu wyłącznika.

W tablicy 1 przedstawiono znormalizowane wartości czasu wyłączania i czasu niezadziałania

wyłączników różnicowoprądowych.

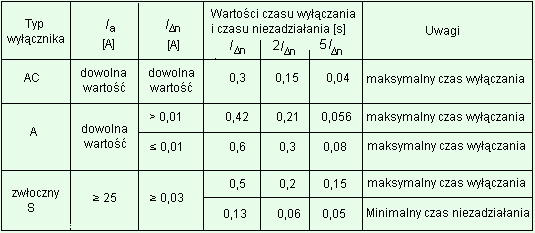

Tablica 1. Wartości czasu wyłączania i czasu niezadziałania wyłączników różnicowoprądowych

Wartości prądów uszkodzeniowych niesinusoidalnych wyłączników A i B powiększa się przy

pomiarze czasu zadziałania przez zastosowanie współczynnika 1,4 w przypadku wyłączników, których

znamionowy różnicowy prąd zadziałania jest większy od 0,01 A i przez 2, w przypadku wyłączników,

których prąd jest co najmniej równy 0,01 A.

Charakterystyki czasowo-prądowe wyłączników różnicowoprądowych

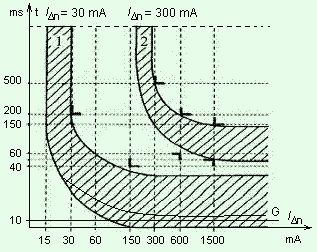

Rys.1c Zestawienie pasmowych charakterystyk czasowo-prądowych wyłączników

różnicowoprądowych: 1. bezwłocznego IΔn= 30 mA, 2. zwłocznego IΔn = 300 mA G - charakterystyka czasów przetrzymywania wyłączników krótkozwłocznych (co najmniej 10 ms).

Charakterystyki czasowo-prądowe wyłączników różnicowoprądowych zainstalowanych na

poszczególnych stopniach ochrony instalacji elektrycznej, nie powinny się w żadnym przypadku

przecinać ani stykać (jak na rys. 1c).
