POLITECHNIKA POZNAŃSKA Nr karty:

6

WYDZIAŁ BUDOWY MASZYN I ZARZĄDZANIA KARTA INSTRUKCYJNA OBRÓBKI T - 2a

Instytut Technologi Mechanicznej

Zakład Projektowania Technologii Nr rys. wyrobu:

Nr rys. części:

Nazwa części:

Materiał:

Stanowisko:

Wydział:

Arkusz / Arkuszy:

Wał wielostopniowy C45

Nazwa operacji:

Nr operacji:

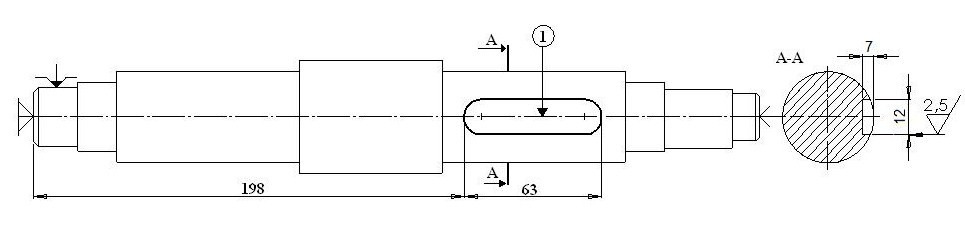

Frezowanie rowków wpustowych.

4

P a r a m e t r y o b r ó b k i Nr

O P I S Z A B I E G U

Czas obr.

średnica

długość

Szerok.

głęb. skraw.

posuw

prędkość

obroty

zab.

D

L

B

Il. przejść

a

V

n

tg

i

p

fz

c

Narzędzia:

mm

mm

mm

mm

mm/ząb m/min obr/min min

1

Frezować rowek na wpust.

57

12

1

7

0,015

40

350

3,61

F3AS1200BDK

35

Nr

Nr

Pomoce warsztatowe Pomoce warsztatowe zab.

zab.

1

Frez F3AS1200BDK35

1

Uchwyt frezarski ze stozkiem maszynowym - ISO 40

SOMATEC

1

Imadło pryzmatyczne TYP-6546 Bison- Bial

Opracował:

Podpis:

Data:

Sprawdził:

Data:

Uwagi:

SK

Grajek Barbara

2010

Górniak Jacek
