Ćwiczenia audytoryjne z „Miernictwa elektronicznego” – temat 1

OBWODY PRĄDU STAŁEGO

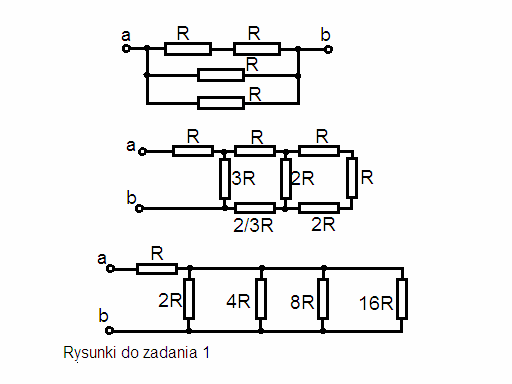

(Prawo Ohma, prawa Kirchoffa, twierdzenie Thevenina- schemat zastępczy obwodu) 1. Oblicz rezystancję wypadkową na zaciskach a-b sieci oporników.

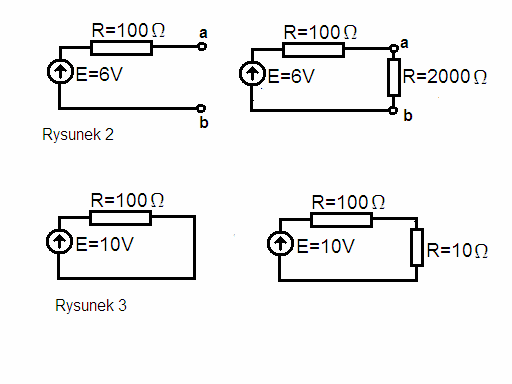

2. Określ bezwzględną i względną zmianę napięcia na zaciskach a-b, po dołączeniu do nich opornika o rezystancji R0 (rysunek 2).

3. Analiza obwodu jak na rysunku 3

a. Oblicz wartość prądu Ix pobieranego ze źródła napięcia E=10V.

b. Oblicz zmianę prądu pobieranego ze źródła po dołączeniu do obwodu rezystancji R2=10Ω? (podaj zmianę bezwzględną i względną)

2

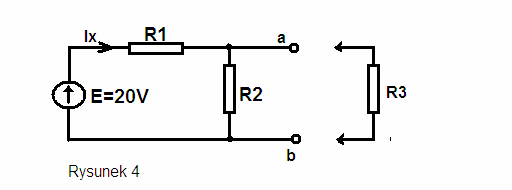

4. Analiza obwodu jak na rysunku 4.

a. Oblicz wartość prądu Ix pobieranego ze źródła napięcia E=20V

b. Oblicz spadek napięcia na opornikach R1, R2 ( na zaciskach a-b). (R1=100 Ω, R2=900Ω) c. Oblicz zmianę napięcia na zaciskach a-b po dołączeniu rezystancji R3=2000Ω (200kΩ) -

podaj zmianę bezwzględną i względną.

d. Czy i o ile zmieni się wartość prądu płynącego przez opornik R2?

e. Korzystając ze schematu zastępczego obwodu i zależności wyprowadzonej w zadaniu 2

powtórz obliczenie zmiany napięcia na zaciskach a-b po dołączeniu rezystancji R3=2000Ω

(200kΩ) .

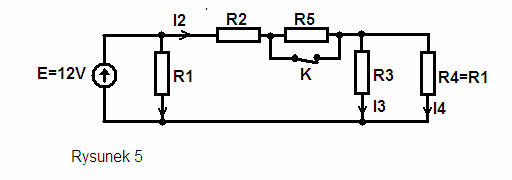

5. Analiza obwodu jak na rysunku 5

a. Oblicz wartość prądu I1 ,I2, I3, I4 płynącego w gałęziach obwodu.

b. Oblicz spadek napięcia na oporniku R1, R2, R3, R4 (R1= 4000Ω, R2=850Ω, R3=600Ω, R4=200Ω)

c. Wartość, którego prądu zmieni się po rozwarciu klucza K ?

d. Oblicz bezwzględną i względną zmianę prądu płynącego przez opornik R3 po rozwarciu klucza K ( włączeniu do obwodu rezystancji R5=10Ω).

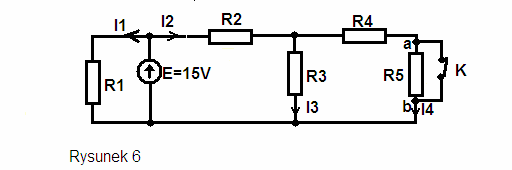

6. Analiza obwodu jak na rysunku 6

3

a. Oblicz wartość prądu I1 (I2, I3, I4 ) płynącego w obwodzie.

b. Określ spadek napięcia na opornikach R1, R2, R3, R4 (R1=100Ω, R2 =100Ω, R3 =

R4=200Ω)

c. Jaki prąd pobierany jest ze źródła E=15V?

d. Wartość którego prądu zmieni się po włączeniu opornika R5=100Ω (po rozwarciu klucza K)

e. Oblicz bezwzględną i względną zmianę prądu płynącego przez opornik R4

spowodowaną włączeniem opornika R5=100Ω,

f. Oblicz wartości elementów schematu zastępczego obwodu na zaciskach a-b. (założyć, że w punktach a-b obwodu jest przerwa)

g. Korzystając ze schematu zastępczego obwodu i zależności wyprowadzonej w zadaniu 3

powtórz obliczenie zmiany prądu I4 po dołączeniu między punkty a-b rezystancji R5=100Ω,

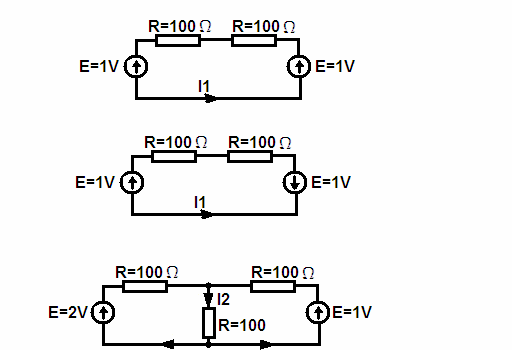

7. Wyznacz prądy w poszczególnych gałęziach obwodów

8. Analiza obwodu jak na rysunku 8

a. Ile różnych wartości napięć jest na wyjściu obiektu o schemacie jak na rysunku 8?

b. Wyznacz rezystancję zastępczą na wybranych zaciskach ( np. :0 -U2, 0 - U4).

4

U10

5000Ω

U9

200Ω

U8

E =12V

10000Ω

b

U7

1000Ω

U6

400Ω

U5

150Ω

U4

1000Ω

U3

100Ω

U2

300Ω

50Ω

U1

10Ω

rys 8 Obiekt pomiaru w ćwiczeniu Kompensacyjna metoda pomiaru...
