Zjawisko hazardu 1

• Hazard – krótkie zakłócenie stanu logicznego na wyjściu układu podczas procesów przejściowych

• Warunki wystąpienia hazardu:

- różne drogi (czasy) propagacji tego samego sygnału wejściowego do wyjścia układu;

- jednoczesna zmiana co najmniej dwóch sygnałów wejściowych, propagujących się do wyjścia drogami o różnych opóźnieniach;

- niejednoczesna zmiana stanów sygnałów wejściowych, propagujących się do wyjścia drogami o jednakowych opóźnieniach;

• Hazard statyczny – zakłócenie wynikłe wskutek przesłania jednego sygnału do wyjścia układu dwiema drogami o różnych opóźnieniach

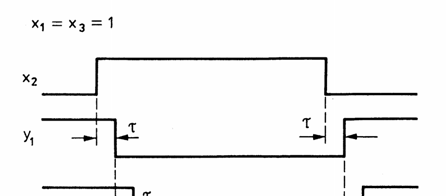

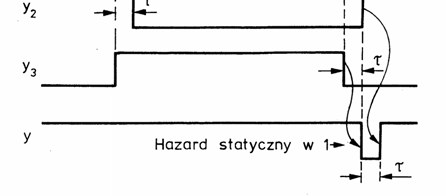

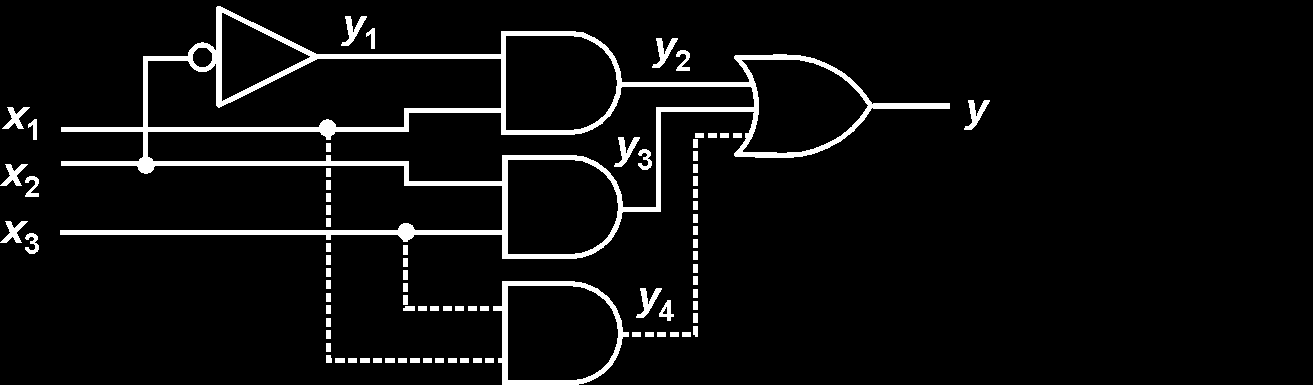

• Przykład wystąpienia hazardu statycznego „w jedynkach”

(stanem zakłócanym jest wyjściowy stan 1)

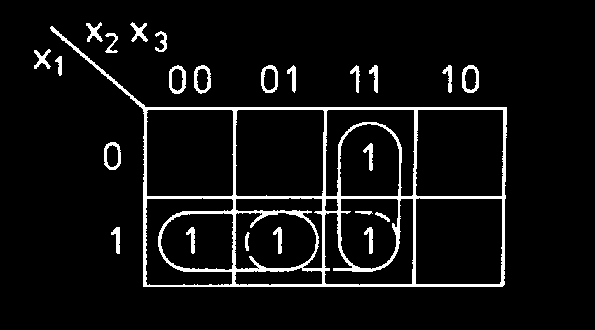

• Siatka Karnaugh opisująca formę y = x x + x x 1 2

2 3
