Projekty AVT

++

2831

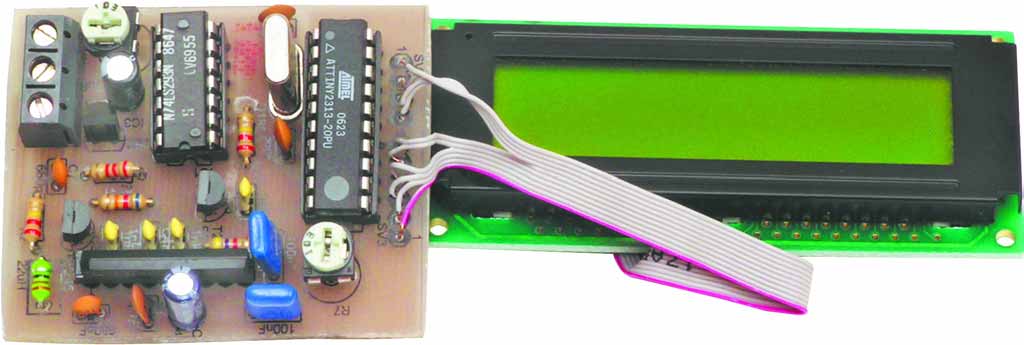

Mikroprocesorowy miernik

częstotliwości 4MHz–150MHz

Układ służy do pomiaru częstotliwości w zakresie od około 4MHz do ponad 160MHz.

Wykaz elementów

Można go wykorzystać jako miernik częstotliwości radiowych lub jako skalę do urządze-Rezystory

Półprzewodniki

nia nadawczo-odbiorczego TRX np. na pasmo R1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62kΩ

IC1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74LS293N

144MHz (2m). Układ umożliwia zaprogramo-R2,R5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .220kΩ

IC2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ATTINY2313

wanie dowolnego przesunięcia (odjęcia lub R3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2,2kΩ

IC3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78L05

dodania) częstotliwości mierzonej o częstotli-R4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4,7kΩ

IC4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .LB3500

wość pośrednią lub inną wartość ustalaną R6,R7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .PR 10kΩ

Q1,Q2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .BF245

w czasie programowania procesora. Nie jest Inne

możliwe ustawienie tej częstotliwości pod-Kondensatory

LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2*16

czas pracy miernika. Zatem do poprawnego C1,C7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .680pF

Q3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16MHz wykonania miernika potrzebny jest programa-C2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4,7nF

L2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22...100µH

tor do procesorów AVR oraz BASCOM-AVR.

C3-C6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1nF

Złącze ARK3

Program (można go ściągnąć z Elportalu) C8,C10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100nF

Podstawka DIP20

zajmuje praktycznie całą pamięć procesora C9,C13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47µF

Podstawka DIP14

ATTINY2313, przez co nie istnieje możli-C11,C12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22pF

Podstawka pod IC4 (patrz tekst)

wość dodania dodatkowych funkcji. Model Przewód taśmowy do podłączenia LCD

pracował poprawnie w zakresie 3,8MHz do 162MHz.

Rafał Stępień

Komplet ppodzespołów zz ppłytką jjest ddostępny ww sieci hhandlowej AAVT jjako kkit sszkolny AAVT-22831.
