Politechnika Poznańska

Wydział Budowy Maszyn i Zarządzania

Instytut Technologii Mechanicznej

Laboratorium Elementów i Układów

Automatyzacji

Wzmacniacz pomiarowy

Instrukcja do ćwiczenia

OGÓLNE ZASADY BEZPIECZEŃSTWA PODCZAS WYKONYWANIA ĆWICZEŃ LABORATORYJNYCH

! Przed przystąpieniem do ćwiczenia należy zapoznać się z instrukcją dydaktyczną.

! Dokonać oględzin urządzeń, przyrządów i przewodów używanych podczas ćwiczenia. W przypadku zauważenia nieprawidłowości lub uszkodzeń bezzwłocznie powiadomić prowadzącego.

! Zabrania się samodzielnego załączania stanowiska bez sprawdzenia połączeń i wydaniu zgody przez prowadzącego.

! Zmian parametrów lub konfiguracji stanowiska przy użyciu dostępnych przełączników

i

potencjometrów

można

dokonywać

po

uprzednim

przeanalizowaniu skutków takich działań.

! Zmian w konfiguracji obwodów elektrycznych polegających na zmianie połączeń przewodów lub wymianie przyrządów, należy dokonywać po uprzednim wyłączeniu zasilania stanowiska.

! Zabrania się wykonywania przełączeń (przewodów, urządzeń) w układzie znajdującym się pod napięciem.

! Przy obsłudze stanowisk, które zawierają elementy zasilane napięciem elektrycznym wyższym niż napięcie bezpieczne, należy zachować szczególną ostrożność w celu uniknięcia porażenia prądem elektrycznym.

! Stosowanie ustawień i procedur innych niż opisane w instrukcji lub zalecone przez prowadzącego może spowodować nieprzewidziane działanie, a nawet uszkodzenie stanowiska.

! Przekroczenie dopuszczalnych parametrów (napięć, prądów) może doprowadzić do uszkodzenia elementów stanowiska, pożaru lub porażenia prądem.

! W przypadku nieprawidłowego działania urządzeń lub wystąpienia objawów uszkodzeń (np. iskrzenie, zapach spalenizny) należy natychmiast wyłączyć stanowisko i powiadomić prowadzącego.

2

1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z działaniem i możliwościami aplikacyjnymi wzmacniacza pomiarowego HBM typu MVD 2555 z wybranym czujnikiem pomiarowym.

2. Wstęp teoretyczny

Wzmacniacz pomiarowy MVD 2555 pod zabudowę panelową może być wykorzystany do odczytu i obróbki sygnałów z pasywnych czujników pomiarowych.

Cechy charakterystyczne wzmacniacza:

do zastosowania w instalacjachprocesów technologicznych i systemach pomiarowych;

wzmacniacz częstotliwości nośnej 4,8 kHz dla czujników tensometrycznych w układzie pełnego mostka i półmostka, czujników indukcyjnych w układzie pełnego mostka i półmostka, LVDT, przetworników piezorezystywnych oraz potencjometrów;

łatwa nastawa wszystkich parametrów na płycie czołowej przy pomocy systemu menu;

cztery przełączniki graniczne;

skalowane wyjścia analogowe (+/-10V, +/-20mA, 4...20mA);

dwie pamięci wartości szczytowych (min./max., wartości chwilowa, obwiednia);

interfejs szeregowy dla nastawy wszystkich parametrów i wyjścia pomiarowego.

2.1. Podstawowe dane techniczne

-

J.m.

MVD2555

Częstotliwość nośna

Hz

4800+/-0,32

Napięcie zasilania

V

mostka U

rms

1 lub 2,5

B (+/-5%)

Przetwornik

pomiarowy:

U

U

tensometryczny pół- i

B = 1V

B = 2,5V

Om

40...5000

80...5000

pełny mostek

mH

6...19

2,5...20

indukcyjny pół- i pełny

mostek, LVDT

Błąd nieliniowości

%

0,05

Klasa dokładności

-

0,1

Dopuszczalna długość

kabla pomiędzy

m

max. 500

mostkiem a wzm.

3

Zakresy pomiarowe (-

Hz

0,05...200

1dB)

Wyjście analogowe:

napięcie przyłożone

V

+/-10 (asymetryczne)

prąd przyłożony

mA

+/-20; 4...20

Napięcie zasilania<

V

115 / 230, +6%, -10%

Pobór mocy

VA

8

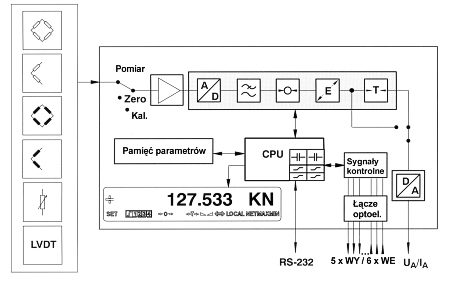

Rys. 1. Schemat ideowy wzmacniacza pomiarowego MVD 2555

3. Przebieg ćwiczenia

Na stanowisku laboratoryjnym dostępne są:

- wzmacniacz pomiarowy firmy HBM typu MVD 2555 z wybranym czujnikiem pomiarowym,

- miernik uniwersalny.

W celu wykonania ćwiczenia należy:

1. Zapoznać się ze wzmacniaczem oraz z podłączonym czujnikiem pomiarowym, 2. Zapoznać się ze sposobem podłączenia czujnika do wzmacniacza pomiarowego.

3. Zapoznać się ze sposobem obsługi i programowania wzmacniacza.

4. Podłączyć do wyjść wzmacniacza miernik uniwersalny.

5. Załączyć zasilanie stanowiska oraz nastawić wg wskazań prowadzącego parametry pracy falownika, przykładowo:

- parametry konfiguracyjne czujnika (typ, zakres napięcia zasilającego, czułość czujnika, zakres sygnału mierzonego)

- parametry konfiguracyjne wskaźnika wzmacniacza (np. jednostka, liczba cyfr, sposób zaokrąglania liczb),

- konfigurację wyjścia sygnału analogowego, 4

- parametry graniczne czujek alarmowych.

6. Podczas pracy wzmacniacza sprawdzić poprawność przyjętych parametrów.

7. Sprawdzić działanie wyjść alarmowych dla podanego zakresu mierzonych sygnałów.

4. Sprawozdanie z ćwiczenia

W sprawozdaniu należy zamieścić opis czynności wykonanych podczas ćwiczenia, krótką charakterystykę wzmacniacza, schemat układu, nastawy wzmacniacza oraz własne uwagi, komentarze i wnioski.

5. Literatura

[1] www.hbm.com.pl
