Arkusz należy wydrukować i przed rozpoczęciem sprawdzianu wpisać swoje dane.

2012.03.16 (zajęcia w godzinach 10.15 – 13.00) KATEDRA MECHANIKI BUDOWLI I MOSTÓW PG

Mechanika Budowli – Arkusz Sprawdzianu nr 03

imię (DRUKOWANYMI)

nazwisko (DRUKOWANYMI)

nr albumu

grupa / sala

/

Niniejszym podpisem oświadczam, że znam Regulamin Studiów i warunki zaliczenia przedmiotu oraz, że niniejsza praca wykonana została przeze

podpis:

mnie samodzielnie, nie korzystałam(-em) z żadnej niedozwolonej pomocy ani jej nie udzielałam(-em). Jednocześnie przyjmuję do wiadomości, że gdyby niniejsze oświadczenie okazało się nieprawdziwe, decyzja o ocenie pracy zostanie cofnięta i poniosę wszelkie konsekwencje mojej nieuczciwości

PONIŻEJ WPISAĆ OTRZYMANE WYNIKI: tylko zawartość poniższych ramek będzie oceniana, odpowiedź prawidłowa = 1pkt, odpowiedź nieprawidłowa = 0pkt.

rzędna wykresu momentów

wynik rzędna wykresu momentów

wynik wartość nadliczbowej X=

wynik

W przedziale AB: odległość

wynik Wartość momentu zginającego wynik

zginających od obciążeń

zginających od obciążeń

mierzona od podpory A do

w przekroju, w połowie

zewnętrznych w UPMS

jednostkową nadliczbową w

przekroju w którym wykres

przedziału BC

w przekroju nad podporą B

UPMS

momentów zginających

w przekroju w połowie

przyjmuje wartość 0 (zero)

przedziału AB

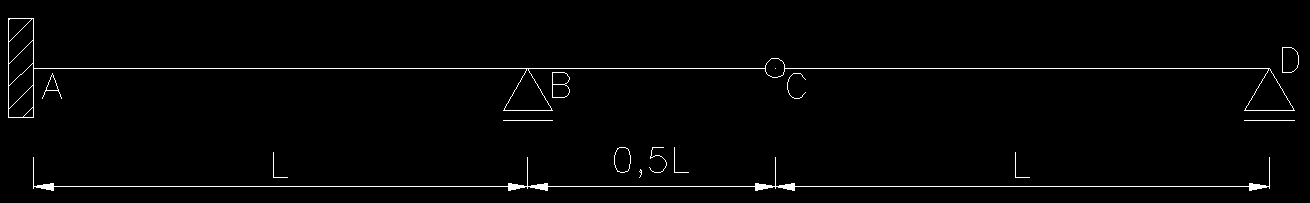

Dany jest układ przedstawiony na poniższym rysunku. Wyznaczyć wykresy momentów zginających od podanego obciążenia.

W Układzie Podstawowym Metody Sił jako wielkość nadliczbową należy przyjąć moment zginający w utwierdzeniu ( A).

Spody przyjąć od dołu prętów.

Dane są następujące wielkości: długość L [m] = , siła skupiona P [kN] = , obciążenie rozłożone q [kN/m] = , sztywność giętna prętów jest stała, EI = const.

Wszystkie otrzymane wyniki powinny być umieszczone w kratkach do tego przeznaczonych, tylko te wyniki będą oceniane.

W przypadku podania jedynie wyników bez zaprezentowania logicznego toku rozwiązania praca nie będzie oceniana!
