Ułożenia do zdieć RTG celowanych reki - palce

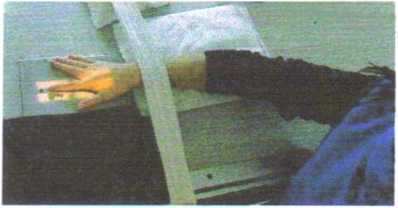

I. Zdjęcie RTG PA (grzbietowo dłoniowe) palców od II do V

1. Dobór kasety: kaseta 18x24cm z ekranem wzmacniającym o klasie czułości 125-200 ułożona poprzecznie na

stole, zdjęcie bez kratki przeciwrozproszeniowej.

2. Ułożenie: pacjent ubrany w fartuch ołowiowy z kołnierzem, siedzi na stołku z regulowaną wysokością

bokiem do stołu, kończyna badana zgięta w stawie łokciowym, palce stroną dłoniową przylegają do kasety.

W linii środkowej poprzecznej kasety stawy miedzypaliczkowe bliższe.

3. Unieruchomienie: taśma na palce, worek z piaskiem na przedramię.

4. Literka P lub L w ułożeniu odwróconym, ułożona w górnym brzegu kasety (2cm od krawędzi).

5. Promień środkowy pada prostopadle na staw miedzypaliczkowy III palca i wychodzi środek kasety.

6. Ognisko 0, 6mm, filtr Al. 2- 3, 5mm, 45-55 KV, odległość OF 1-1, 15m

7. Ochrona radiologiczna: wiązka ograniczona do pola badanego.

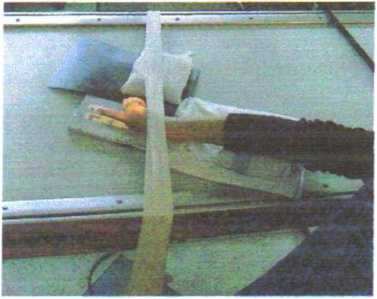

II. Zdjęcie RTG PA (grzbietowo dłoniowe) palców pojedynczo od II do V

1. Dobór kasety: kaseta 18x24 z ekranem wzmacniającym o klasie czułości 125-200 bez kratki

przeciwrozproszeniowej. Kaseta ułożona poprzecznie na stole, podzielona na połowę, połowa kasety zakryta

blachą ołowiową.

2. Ułożenie: pacjent ubrany w fartuch ołowiowy z kołnierzem, siedzi na stołku z regulowaną wysokością

bokiem do stołu, kończyna badana zgięta w stawie łokciowym, palec stroną dłoniową przylega do kasety.

Staw miedzypaliczkowy bliższy palca badanego na środku kasety.

3. Unieruchomienie: taśma na palec, worek z piaskiem na przedramię.

4. Literka P lub L w ułożeniu odwróconym, ułożona w górnym brzegu kasety (2 cm od krawędzi).

5. Promień środkowy pada prostopadle na staw miedzypaliczkowy wychodzi na środek kasety.

6. Ognisko 0, 6mm, filtr Al. 2- 3, 5mm, 45-55 KV, odległość OF 1-1, 15m

7. Ochrona radiologiczna: wiązka ograniczona do pola badanego.

- 39 -

Ułożenia do zdieć RTG celowanych reki - palce

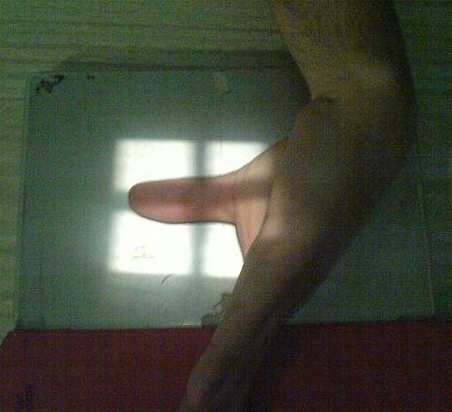

III. Zdjęcie RTG boczne palców od II do V

1. Dobór kasety: kaseta 18x24 z ekranem wzmacniającym o klasie czułości 125-200, bez kratki

przeciwrozproszeniowej ułożona poprzecznie na stole, podzielona na połowę, połowa kasety zakryta blachą

ołowiową.

2. Ułożenie: pacjent ubrany w fartuch ołowiowy z kołnierzem, siedzi na stołku z regulowaną wysokością

bokiem do stołu:

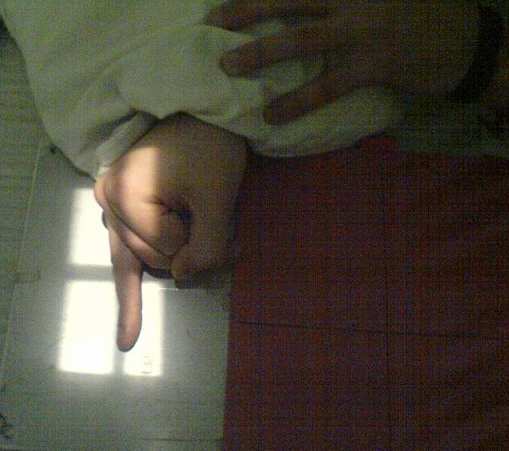

a) palec II - bokiem od strony promieniowej przylega do kasety, pozostałe palce zgięte w kierunku dłoni, przytrzymuje kciuk

b) palec III - bokiem od strony promieniowej zwrócony do kasety, pod policzek dalszy kostka ze

styropianu, taśma na palce.

c) palec IV - bokiem od strony łokciowej zwrócony do kasety, pod policzek dalszy kostka ze styropianu,

taśma na palce, palec II i III zgięte w kierunku dłoni przytrzymuje kciuk, palec V odchylony do tyłu

d) palec V - bokiem od strony łokciowej przylega do kasety, pozostałe palce zgięte przytrzymuję kciuk. Dla

każdego palca staw miedzypaliczkowy bliższy na środku kasety.

3. Unieruchomienie: palec oparty o klocek ze styropianu, taśma na palec, worek z piaskiem na przedramię.

4. Literka P lub L w ułożeniu odwróconym, ułożona w górnym brzegu kasety (2 cm od krawędzi).

5. Promień środkowy pada prostopadle na główkę II kości śródręcza wychodzi na środek kasety.

6. Ognisko 0, 6mm, filtr Al. 2- 3, 5mm, 45-55 KV, odległość OF 1-1, 15m

7. Ochrona radiologiczna: wiązka ograniczona do pola badanego, fartuch Pb.

- 40 -

Ułożenia do zdieć RTG celowanych reki - palce

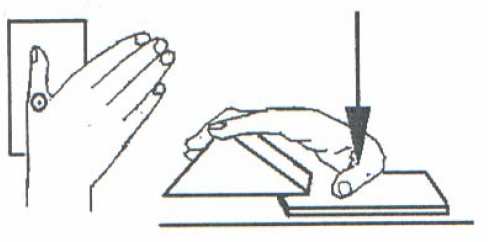

IV. Zdjęcie RTG PA (grzbietowo dłoniowe) kciuka

1. Dobór kasety: kaseta 18x24 z ekranem wzmacniającym o klasie czułości 125-200 bez kratki

przeciwrozproszeniowej, kaseta ułożona poprzecznie na drewnianej podpórce, kaseta podzielona na

połowę, połowa zakryta blachą ołowiową.

2. Ułożenie: pacjent ubrany w fartuch ołowiowy z kołnierzem, siedzi na stołku z regulowaną wysokością

bokiem do stołu, kończyna badana wyprostowana, kciuk stroną dłoniową przylega do kasety, pozostałe

palce przytrzymują krawędź kasety od spodu. Kciuk i staw śródręczno paliczkowy na kasecie.

3. Unieruchomienie: podpórka pod kasetę, taśma na kciuk..

4. Literka P lub L w ułożeniu odwróconym.

5. Promień środkowy pada prostopadle na staw miedzypaliczkowy.

6. Ognisko 0, 6mm, filtr Al. 2- 3, 5mm, 45-55 KV, odległość OF 1 -1, 15m.

7. Ochrona radiologiczna: wiązka ograniczona do pola badanego.

V. Zdjęcie RTG AP (dłoniowo-grzbietowe) kciuka

1. Dobór kasety: kaseta 18x24 z ekranem wzmacniającym o klasie czułości 125-200 bez kratki

przeciwrozproszeniowej, kaseta ułożona poprzecznie na stole, kaseta podzielona na połowę, połowa

zakryta blachą ołowiową.

2. Ułożenie: pacjent ubrany w fartuch ołowiowy z kołnierzem, siedzi na stołku z regulowaną wysokością

bokiem do stołu, kończyna badana wyprostowana i odchylona do tyłu, kciuk stroną grzbietową przylega

do kasety, pozostałe palce odchylone w bok opierają się stroną grzbietową o worek z piaskiem. Kciuk,

staw śródręczno paliczkowy i kość śródręcza w linii środkowej kasety.

3. Unieruchomienie: przedramię podparte workiem z piaskiem, taśma na kciuk.

4. Literka P lub L w ułożeniu normalnym.

5. Promień środkowy pada prostopadle na staw miedzypaliczkowy.

6. Ognisko 0, 6mm, filtr Al. 2- 3, 5mm, 45-55 KV, odległość OF 1-1, 15m.

7. Ochrona radiologiczna: wiązka ograniczona do pola badanego.

- 41 -

Ułożenia do zdieć RTG celowanych reki - palce

VL Zdjęcie RTG boczne kciuka

1. Dobór kasety: kaseta 18x24cm z ekranem wzmacniającym o klasie czułości 125-200 ułożona poprzecznie,

na stole, zdjęcie bez kratki przeciwrozproszeniowej, połowa kasety zakryta blachą

ołowiową.

2. Ułożenie: pacjent ubrany w fartuch ołowiowy z kołnierzem, siedzi na stołku z regulowaną wysokością

bokiem do stołu, kończyna górna zgięta w stawie łokciowym, kciuk bokiem opiera się o kasetę, pozostałe

palce zgięte w pięść i podparte. Na środku kasety staw miedzypaliczkowy.

3. Unieruchomienie: palec oparty o klocek ze styropianu, taśma na palec, worek z piaskiem na przedramię.

4. Literka P lub L w ułożeniu odwróconym.

5. Promień środkowy pada prostopadle na staw miedzypaliczkowy.

6. Ognisko 0,6mm, filtr Al. 2- 3, 5mm, 45-55 KV, odległość OF 1-1, 15m.

7. Ochrona radiologiczna: wiązka ograniczona do pola badanego, fartuch Pb.

- 42 -
