Zadania domowe – zestaw 7

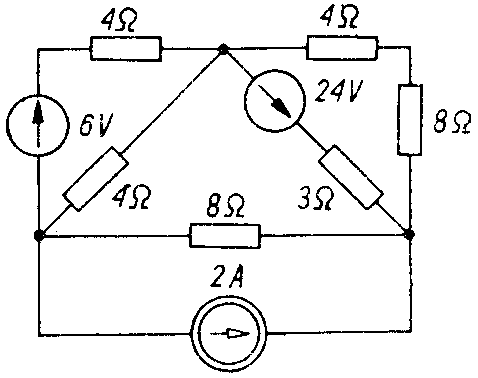

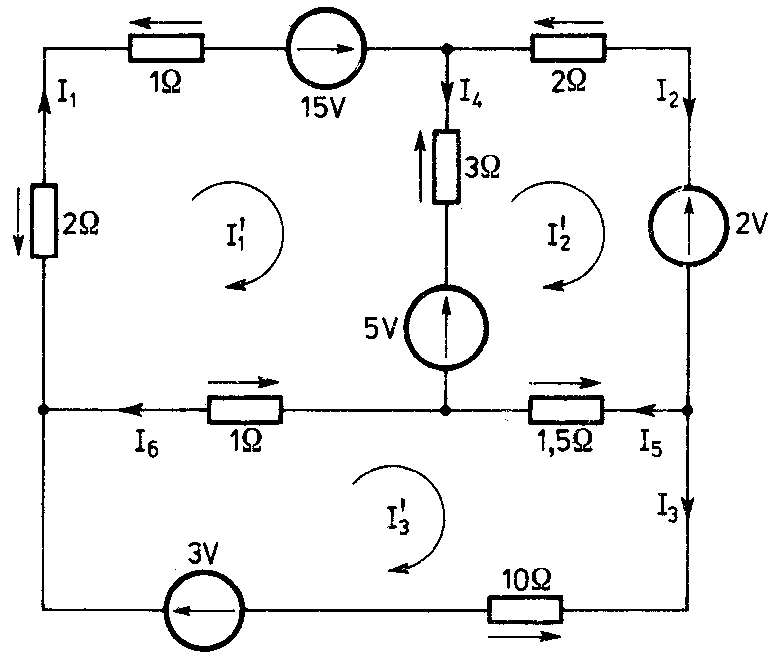

1. W układzie pokazanym na schemacie obliczyć rozpływ prądów metodą oczkową.

2. W układzie pokazanym na schemacie obliczyć rozpływ prądów metodą prądów oczkowych. Następnie wyznaczyć moc czynną wydzieloną w rezystancji wewnętrznej źródła prądowego (8 ).

3. Wyznaczyć prądy gałęziowe stosując metodę prądów oczkowych, a następnie wyznaczyć moc czynną, bierną i pozorną wydzieloną w gałęzi 3 (R3C).

Dane:

R1 = 10 ,

R2 = 10 ,

R3 = 10 ,

R4 = 10 ,

L1 = 31,8 mH,

L5 = 31,8 mH,

L6 = 31,8 mH,

C = 159 F,

E1 = 200 V,

E2 = 300 V

f = 50 Hz

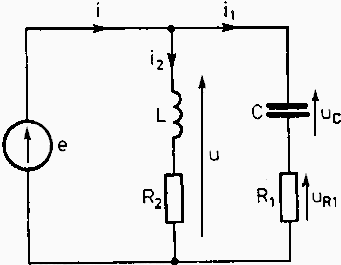

4. Oblicz prąd I stosując metodę prądów oczkowych.

Wyznaczyć moc pozorną S wydzieloną w całym układzie.

1

Dane: u = 20 sin(t + 45), R1 = L =  = 10 , R2 = 10 3 .

C
