Karty telewizyjne

Opracował:

Artur Bojko

2r

Spis treści

1. Rodzaje
2. Zastosowanie
3. Budowa

Rodzaje tunerów

Zewnętrzne Wewnętrzne

Rodzaje tunerów

zwenętrzne

Rodzaje tunerów TV:
• Tuner cyfrowe
• Tuner hybrydowy,
• Tuner analogowy,

Tunery cyfrowe

• Tuner cyfrowy naziemny

DVB-T,

• Tuner cyfrowy kablowy DVB-

C,

• Tuner cyfrowy satelitarny

DVB-S,

Tuner cyfrowy naziemny

DVB-T

Tuner DVB-T (ang. Digital Video

Broadcasting- Terrestrial) umożliwia
odbiór naziemnej telewizji cyfrowej,
także transmisji w wysokiej
rozdzielczości oraz z dźwiękiem
przestrzennym.

Przykłado

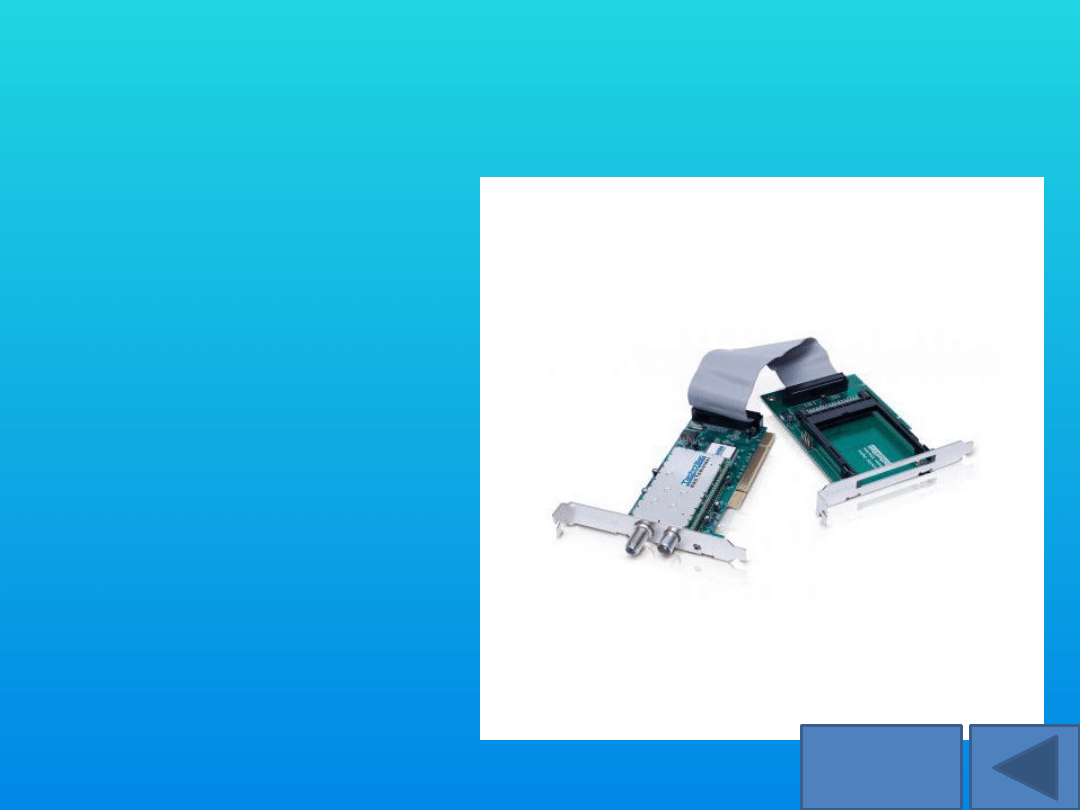

wa karta

Przykładowa karta

Tuner cyfrowy kablowy DVB-

C

Tuner DVB-C (ang. Digital Video

Broadcasting-Cable) umożliwia od biór
telewizji cyfrowej z lokal nej telewizji
kablowej.

Przykłado

wa karta

Przykładowa karta

Tuner cyfrowy satelitarny

DVB-S

Tuner DVB-S (ang. Digital Video Broadcasting-

Satellite) umożliwia odbiór cyfrowej telewizji
satelitarnej. Wystarczy tylko posiadać antenę
satelitarną dowolnej wielkości. Urządzenia te
są wyposażone zazwyczaj w jedno złącze
antenowe oraz odbiornik pilota na złączu RS-
232 lub USB. Dostępne są także akcesoria na
karty chipowe, pozwalające na oglądanie
płatnej telewizji. Dodatko wym atutem jest
możliwość korzystania z internetu
satelitarnego.

Przykłado

wa karta

Przykładowa karta

Tuner hybrydowy

Tuner hybrydowy jest połączeniem

tunera analogowego oraz tunera
telewizji cyfro wej. Urządzenie pozwala
na odbiór standardowego
analogowego sygnału telewizyj nego
(np. PAL lub NTSC) oraz naziemnej
telewizji cyfrowej w standardzie DVB-T
lub cyfrowej telewizji satelitarnej w
standardzie DVB-S.

Przykłado

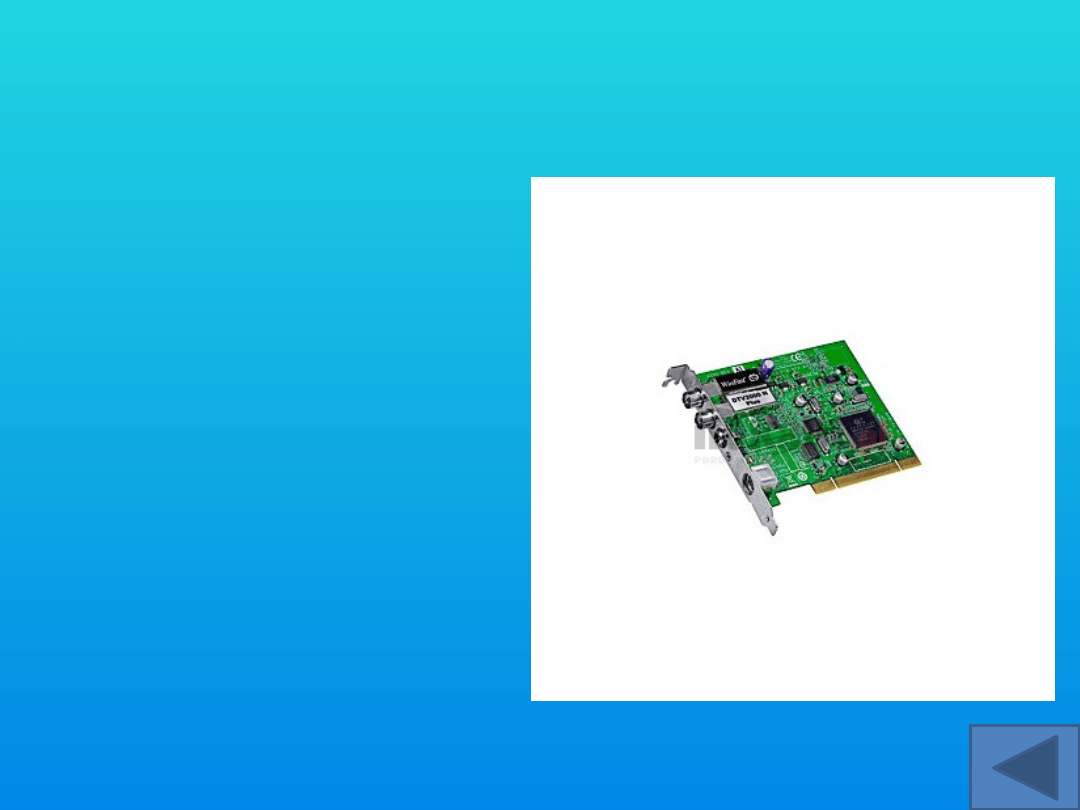

wa karta

Tuner analogowy

Tuner analogowy jest podstawowym

rodzajem tunera, służącym do odbioru
radia oraz analogowej telewizji
naziemnej. Zazwyczaj ma także
złącza S-Video i Compo-site,
umożliwiające przechwytywanie
obrazu z innych źródeł, takich jak
kamera czy magnetowid.

Przykłado

wa karta

Przykładowa karta

Rodzaje tunerów

wetnętrzne

Rodzaje tunerów TV:
• Tuner cyfrowy,
• Tuner hybrydowy,
• Tuner analogowy,

Tunery cyfrowe

• Tuner cyfrowy naziemny DVB-T,
• Tuner cyfrowy kablowy DVB-C,
• Tuner cyfrowy satelitarny DVB-S,

Tuner cyfrowy naziemny

DVB-T

Tuner DVB-T (ang. Digital Video

Broadcasting- Terrestrial) umożliwia
odbiór naziemnej telewizji cyfrowej,
także transmisji w wysokiej
rozdzielczości oraz z dźwiękiem
przestrzennym.

Przykłado

wa karta

Przykładowa karta

Tuner LEADTEK WinFast DTV1800 H

Gwarancja : G024M
Waga : 0,9 kg
Kod Producenta : DTV1800 H
Nazwa producenta : Winfast DTV1800 H
Typ tunera : Wewnętrzny
Interfejs : PCI
Procesor video : Conexant CX2388X + Intel CE6353
Rozdzielczość : Standard TV / HDTV
Przetwornik video : 10 bit
Tuner radiowy cyfrowy naziemny DVB-T : Nie
Tuner radiowy cyfrowy kablowy DVB-C : Nie
Tuner radiowy cyfrowy satelitarny DVB-S : Nie
Tuner radiowy analogowy : Tak
Zakres radiowy : 87.50 - 108.00 MHz
Tuner TV cyfrowy naziemny DVB-T : Tak
Tuner TV cyfrowy kablowy DVB-C : Nie
Tuner TV cyfrowy satelitarny DVB-S : Nie
Tuner TV analogowy : Tak
Zakres TV analogowej : 48.25 - 863.25 MHz
Pasmo kablowe : pełne
System wizji : PAL / SECAM / NTSC
System fonii : B/G, D/K
Telegazeta : Programowa
Format zapisu : MPEG 1, 2, 4
Gniazda karty: wejścia : AntenaTV, antena FM, 9 pin mini DIN na kabel

przejściówkę z wejsciami A/V,

Zdalne sterowanie : na wyposażeniu Sterowniki : Windows XP SP2.

Certyfikowany dla Windows Vista.

Oprogramowanie : WinFast PVR2.
Inne funkcje : Tuner obsługuje HDTV, AC-3, funkcje PIP, POP, PAP, Time-Shifting,

zdalne włączanie i wyłącznie komputera, programator nagrań, bezpośredni
zapis na CD i DVD.

Wyposażenie : Pilot, antena FM, instrukcja, CD ze sterownikami, kasbel redukcja

z wejściami A/V

Tuner cyfrowy kablowy DVB-

C

Tuner DVB-C (ang. Digital Video

Broadcasting-Cable) umożliwia od biór
telewizji cyfrowej z lokal nej telewizji
kablowej.

Przykłado

wa karta

Przykładowa karta

Tuner cyfrowy kablowy TECHNISAT

CableStar HD2

Gwarancja : G024M
Kod Producenta : CableStar HD2 4098/3733
Nazwa producenta : TechniSat
Typ tunera : Wewnętrzny
Interfejs : PCI Procesor video : b.d.
Rozdzielczość : zależna od nadawanego programu
Przetwornik video : 0,0 bit
Tuner radiowy cyfrowy naziemny DVB-T : Nie
Tuner radiowy cyfrowy kablowy DVB-C : Tak
Tuner radiowy cyfrowy satelitarny DVB-S : Nie
Tuner radiowy analogowy : Nie
Zakres radiowy : nie dotyczy
Tuner TV cyfrowy naziemny DVB-T : Nie
Tuner TV cyfrowy kablowy DVB-C : Tak
Tuner TV cyfrowy satelitarny DVB-S : Nie
Tuner TV analogowy : Nie
Zakres TV analogowej : nie dotyczy
Pasmo kablowe : nie dotyczy
System wizji : Format MPEG 2, MPEG 4 (AVC/H.264) HDTV 1080i
System fonii : Stereo
Telegazeta : Programowa Gniazda karty: wejścia : antenowe

LNB, wewnętrzne gniazdo dla adaptera CI.

Zdalne sterowanie : na wyposażeniu
Sterowniki : Windows 2000 / XP (rekomendowany SP2), BDA

drivers. Oprogramowanie : DVB Viewer TechniSat Edition,
EVE v2 video editing software

Wyposażenie : Pilot, odbiornik zdalnego sterowania, instrukcja ,

CD ze sterownikami i oprogramowaniem do edycji wideo.

Przykłado

wa karta

Tuner cyfrowy satelitarny

DVB-S

Tuner DVB-S (ang. Digital Video Broadcasting-

Satellite) umożliwia odbiór cyfrowej telewizji
satelitarnej. Wystarczy tylko posiadać antenę
satelitarną dowolnej wielkości. Urządzenia te
są wyposażone zazwyczaj w jedno złącze
antenowe oraz odbiornik pilota na złączu RS-
232 lub USB. Dostępne są także akcesoria na
karty chipowe, pozwalające na oglądanie
płatnej telewizji. Dodatko wym atutem jest
możliwość korzystania z internetu
satelitarnego.

Przykłado

wa karta

Przykładowa karta

Tuner COMPRO VideoMate S300

Gwarancja : G024M
Waga : 0,9 kg
Kod Producenta : S300
Nazwa producenta : VideoMate S300
Typ tunera : Wewnętrzny
Interfejs : PCI
Procesor video : Philips SAA713X
Rozdzielczość : w zależności od rozdzielczości nadawanego

sygnału + HDTV

Tuner radiowy cyfrowy naziemny DVB-T : Nie
Tuner radiowy cyfrowy kablowy DVB-C : Nie
Tuner radiowy cyfrowy satelitarny DVB-S : Tak
Tuner radiowy analogowy : Nie
Zakres radiowy : N.d
Tuner TV cyfrowy naziemny DVB-T : Nie
Tuner TV cyfrowy kablowy DVB-C : Nie
Tuner TV cyfrowy satelitarny DVB-S : Tak
Tuner TV analogowy : Nie
Zakres TV analogowej : N.d.
Pasmo kablowe : N.d.
System wizji : N.d.
System fonii : N.d.
Telegazeta : Programowa
Format zapisu : MPEG 2
Gniazda karty: wejścia : LNB In, audio in mini Jack, Comosite

cinch RCA, S-Video

Zdalne sterowanie : Pilot
Sterowniki : Windows XP,2000
Oprogramowanie : Compro DTV, Compro DVD
Inne funkcje : Obsługa DVD z pilota
Wyposażenie : Drivery CD, odbiornik zdalnego sterowania,

kabelek audio mini Jack - mini Jack

Tuner hybrydowy

Tuner hybrydowy jest połączeniem

tunera analogowego oraz tunera
telewizji cyfro wej. Urządzenie pozwala
na odbiór standardowego
analogowego sygnału telewizyj nego
(np. PAL lub NTSC) oraz naziemnej
telewizji cyfrowej w standardzie DVB-T
lub cyfrowej telewizji satelitarnej w
standardzie DVB-S.

Tuner analogowy

Tuner analogowy jest podstawowym

rodzajem tunera, służącym do odbioru
radia oraz analogowej telewizji
naziemnej. Zazwyczaj ma także
złącza S-Video i Compo-site,
umożliwiające przechwytywanie
obrazu z innych źródeł, takich jak
kamera czy magnetowid.

Przykłado

wa karta

Przykładowa karta

Tuner LEADTEK WinFast DTV1800 H

Gwarancja : G024M
Waga : 0,9 kg
Kod Producenta : DTV1800 H
Nazwa producenta : Winfast DTV1800 H
Typ tunera : Wewnętrzny
Interfejs : PCI
Procesor video : Conexant CX2388X + Intel CE6353
Rozdzielczość : Standard TV / HDTV
Przetwornik video : 10 bit
Tuner radiowy cyfrowy naziemny DVB-T : Nie
Tuner radiowy cyfrowy kablowy DVB-C : Nie
Tuner radiowy cyfrowy satelitarny DVB-S : Nie
Tuner radiowy analogowy : Tak
Zakres radiowy : 87.50 - 108.00 MHz
Tuner TV cyfrowy naziemny DVB-T : Tak
Tuner TV cyfrowy kablowy DVB-C : Nie
Tuner TV cyfrowy satelitarny DVB-S : Nie
Tuner TV analogowy : Tak
Zakres TV analogowej : 48.25 - 863.25 MHz
Pasmo kablowe : pełne
System wizji : PAL / SECAM / NTSC
System fonii : B/G, D/K
Telegazeta : Programowa
Format zapisu : MPEG 1, 2, 4
Gniazda karty: wejścia : AntenaTV, antena FM, 9 pin mini DIN na

kabel przejściówkę z wejsciami A/V,

Zdalne sterowanie : na wyposażeniu
Sterowniki : Windows XP SP2. Certyfikowany dla Windows Vista.
Oprogramowanie : WinFast PVR2.
Inne funkcje : Tuner obsługuje HDTV, AC-3, funkcje PIP, POP, PAP,

Time-Shifting, zdalne włączanie i wyłącznie komputera,
programator nagrań, bezpośredni zapis na CD i DVD.

Wyposażenie : Pilot, antena FM, instrukcja, CD ze sterownikami,

kasbel redukcja z wejściami A/V

Zastosowanie

Karty telewizyjne służy do:
• Przetwarzania sygnału analogowego na sygnał

cyfrowy

• Oglądania telewizji na ekranie monitora
• Nagrywania obrazu z telewizora na komputer

Budowa

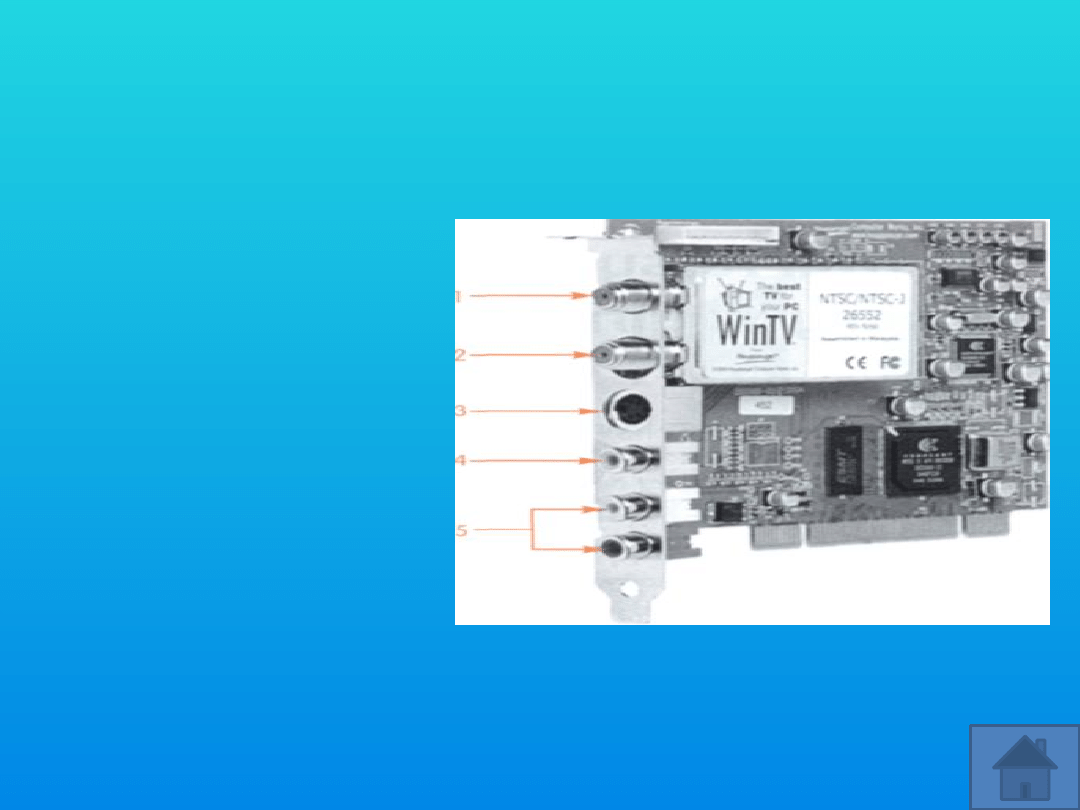

Gniazda:
1- gniazdo antenowe

FM,

2 - gniazdo

antenowe TV,

3 - gniazdo S-Video,
4 - gniazdo

Composte,

5 - gniazdo Audio
