DEMONTAŻ/MONTAŻ : POMPA WYSOKIEGO CIŚNIENIA PALIWA :

DIESEL TURBO DW10BTED4 BEZ FAP LUB DIESEL TURBO DW10BTED4 FAP

1. Oprzyrządowanie specjalne

[1] Zestaw zatyczek (-).0188-T .
[2] Skrzynka do dokręcania dynamometrycznego dla obiegu wysokiego ciśnienia oleju napędowego (-).1603 .

2. Demontaż

PILNE  :

Przestrzegać  zaleceń  dotyczących  bezpieczeństwa  i  czystości  specyficznych  dla  silników

wysokoprężnych diesel z wtryskiem (H.D.I)

 .

UWAGA  :  Po  wylaczeniu  zaplonu  :  Odczekać  15  minut  przed  odłączeniem  akumulatora  (  Aby  zapewnić
zapamiętanie zaprogramowania poszczególnych kalkulatorów ) . .

Odłączyć akumulator .
Zdemontować :

Stylizowaną osłonę

Filtr powietrza

Moduł elektroniczny

Przewód podciśnieniowy wspomagania hamowania

Odsunąć wiązkę elektryczną



Rysunek : B1HKZV2D

Page 1 of 3

407 - B1HG7BK1 - Demontaż/montaż : Pompa wysokiego ciśnienia paliwa :

2011-02-27

http://127.0.0.1:6090/affiche.do?doc=53955&ref=B1HG7BK1

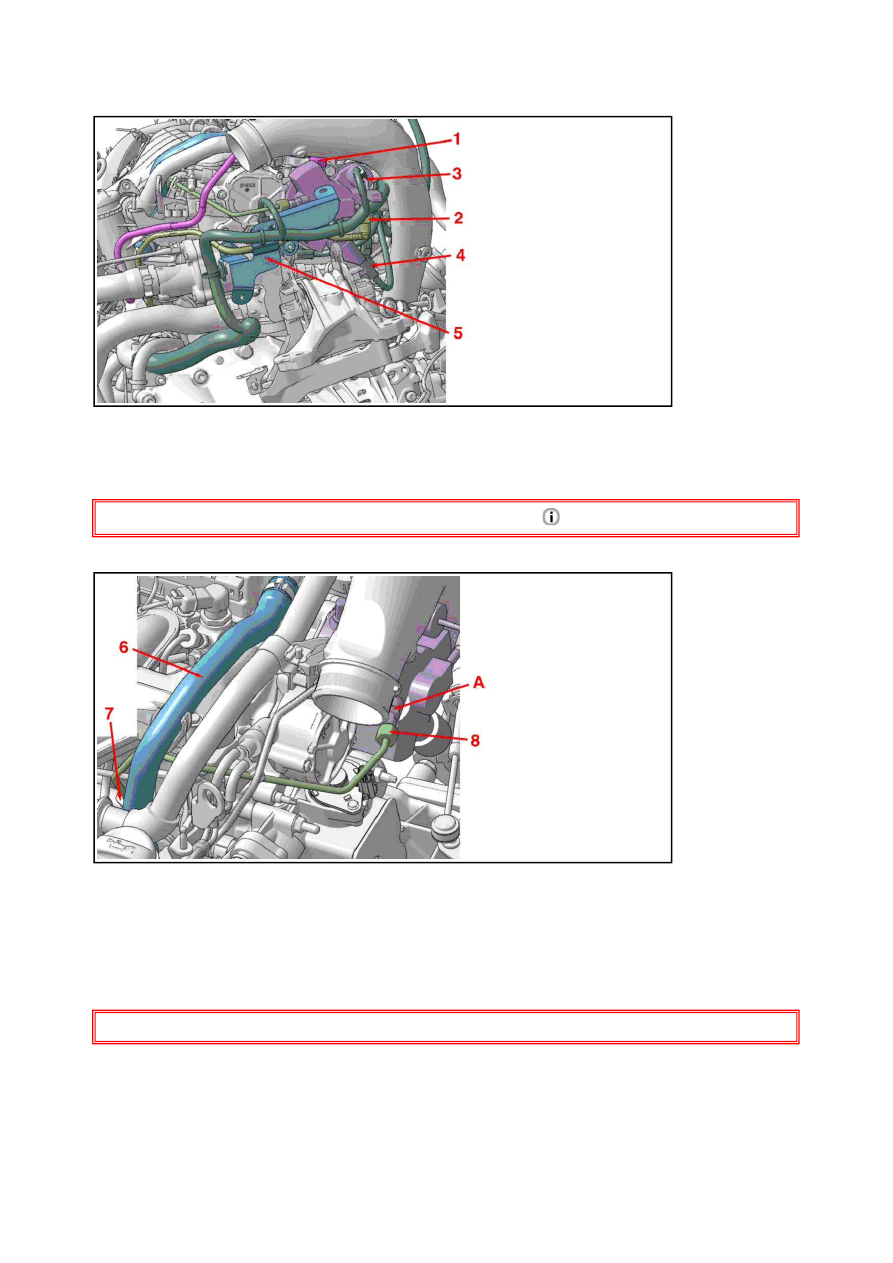

Zdemontować przewody (1 - 2) ( Paliwo ) .
Rozłączyć, wyjąć z zacisków i odsunąć złącza (3 - 4) ( Pompa wysokiego ciśnienia paliwa ) .
Zdemontować wspornik (5) ( Wiązkę elektryczną ) .

PILNE :

Przed odkręceniem wyczyścić złącza wysokiego ciśnienia

 .

Odsunąć : Przewód do odsysania gazów z obudowy (6) .
Poluzować :

Złącze (8) przytrzymując złącze na pompie (A) za pomocą płaskiego klucza

Złączka (7) ( Przy pomocy przyrządu [2] ((-).1603-L)

Zdemontować : Przewód zasilania wysokiego ciśnienia ( Paliwo ) .

PILNE : Zatkać otwory za pomocą korków [1] w miarę demontowania przewodów wysokiego ciśnienia paliwa .



Rysunek : B1HL037D



Rysunek : B1HL038D

Page 2 of 3

407 - B1HG7BK1 - Demontaż/montaż : Pompa wysokiego ciśnienia paliwa :

2011-02-27

http://127.0.0.1:6090/affiche.do?doc=53955&ref=B1HG7BK1

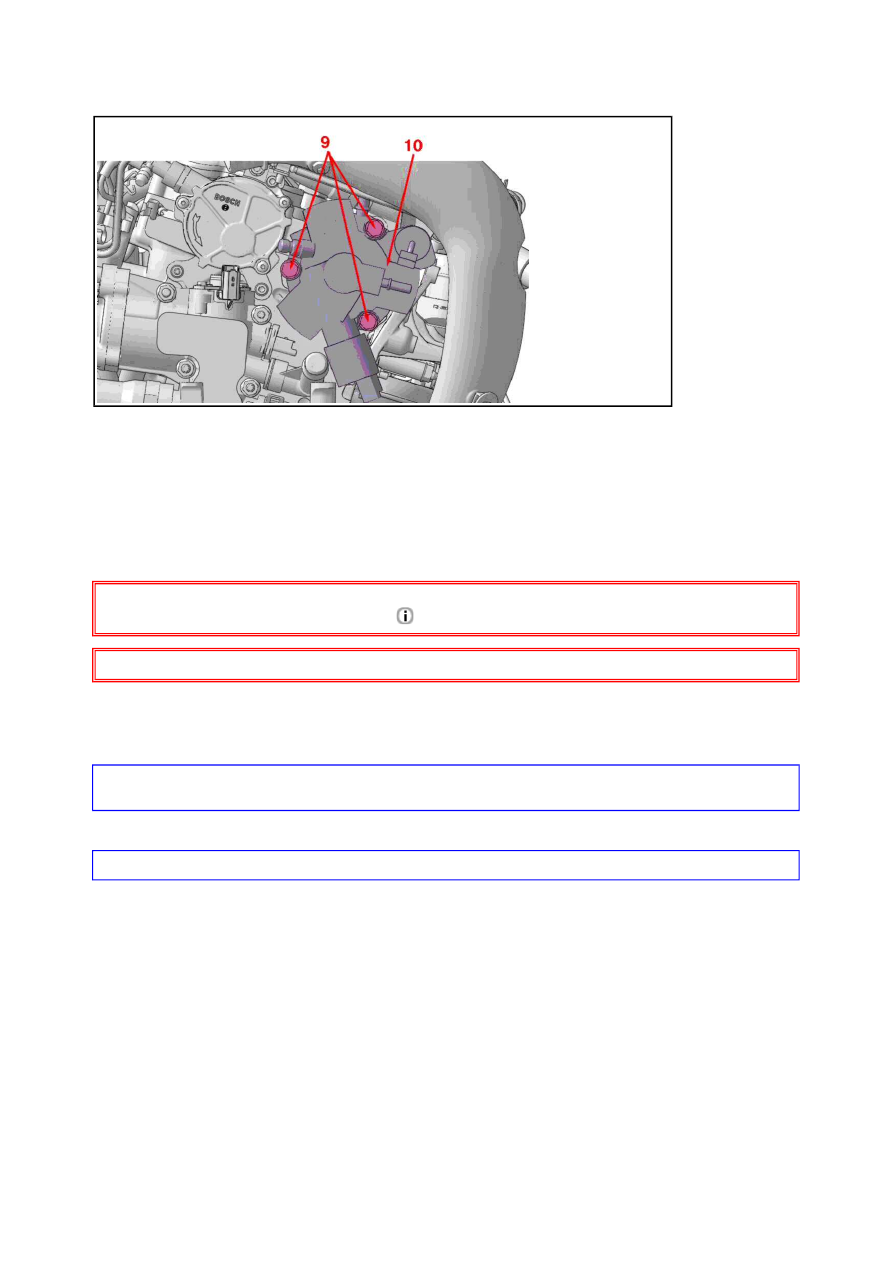

Zdemontować :

Mocowania (9)

Pompa wysokiego ciśnienia paliwa (10)

Uszczelka

3. Montaż

PILNE  :

Przestrzegać  zaleceń  dotyczących  bezpieczeństwa  i  czystości  specyficznych  dla  silników

wysokoprężnych diesel z wtryskiem (H.D.I)

 .

PILNE : Montować systematycznie nowe przewody wysokiego ciśnienia paliwa .

Zamontować :

Pompa wysokiego ciśnienia paliwa (10) ( Z nową uszczelką )

ś

rub mocujących (9) ( Dokręcić ręcznie )

UWAGA  :  Czuwać  nad  prawidłowym  ułożeniem  występu  uruchamiającego  pompę  wysokiego  ciśnienia  paliwa
oraz uszczelki .

Zamontować nowy przewód zasilający wysokiego ciśnienia .

UWAGA : Czuwać nad prawidłowym ułożeniem przewodu wysokiego ciśnienia paliwa .

Wstępnie dokręcić ( Przy pomocy przyrządów [2] ) :

Złącze (7) na 2.25 danm

Złącze (8) na 2.25 danm

Dokręcić ; ( Przy pomocy przyrządów [2] ) :

Złącze (7) na 2.80 danm

Złącze (8) na 2.50 danm

Dokręcić śruby (9) na 2.0 danm .
Kontynuować operacje montażu w kolejności odwrotnej do czynności demontażowych .



Rysunek : B1HL039D
