Przekaźnik PTC typu MS(R) 220KA Przekaźnik PTC typu MS(R) 220 KA Przekaźnik PTC typu MS(R) 220KA Pojedynczy obwód PTC, zgodność ATEX

Pojedynczy obwód PTC, zgodno ść

ATEX

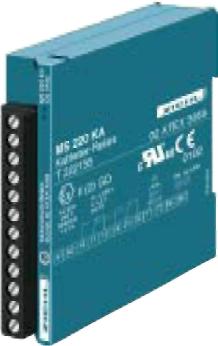

MS 220 KA

Przekaźnik PTC dla aplikacji takich - ATEX- certyfikat zgodności zgodnie z jak: ochrona podzespołów przed dyrektywą 94/9/EC

przegrzaniem w urządzeniach -1 zestaw rezystorów PTC (termistor), każdy elektronicznych w strefach 1…6 czujników PTC

zagrożonych wybuchem ( strefa 1 i - monitoring zawarcia układu czujników 2) oraz zanieczyszczonych

-wyjście dla czujników z 1 lub 2 stykami łatwopalnym pyłem np. dla ciągłego przełączalnymi monitoringu temperatury silników - 2 LED-y dla załączenia i alarmu EEx e i EEx d. Terminale ułożone - Terminale ułożone pionowo w obudowie typu pionowo. Każdy terminal pozostaje dostępny, nawet w wypadku K

zajętych pozostałych

- Szerokość obudowy 22,5mm

- Montaż na szynę DIN lub 2 śruby M4 (opcja)

- Dopuszczenie UL

- Opcje: inne napięcie zasilania Wersje:

1 styk 2 styki AC 220-240 V

T 222145

T 222155

AC/DC 24 V

T 222151

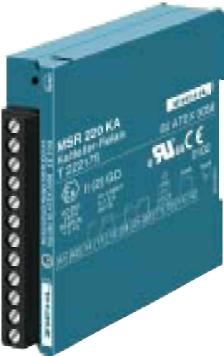

MSR 220 KA

Wykonanie i parametry takie jak Wersje:

1 1 styk

2 styki

w wersji MS 220 KA, dodatkowo T 222165

T 222175

AC 220-240 V

z elektroniczną blokadą. Alarm T 222171

AC/DC 24 V

jest podtrzymywany dopóki nie T 222173

AC 110-120 V

nastąpi reset..

T 222176

AC 380-415 V

- ATEX- certyfikat zgodności zgodnie z dyrektywą 94/9/EC

- Elektroniczny blokada (rozłączająca)

L1

L2

- Zintegrowany przycisk restujący U :250V

L3

e

I :3A

e

AC15

F1-F3

- Połączenie z resetem K1

zewnętrznym

Us = supply voltage

S2, S5 = pushbutton ON

- Automatyczny reset przy H1, H2 = trip alarm

1)

1)

1)

2)

2)

K1, K2 = contactor

A1

A2

14

11

12

24

21

22

T1

T2

Y1

Y2

odzyskaniu napięcia

S1, S4 = pushbutton OFF

S3 = extern reset

+

–

F1 - F8 = fuse

- LED-y dla załączenia-zielony i

~ Us ~

1) only versions with 2x CO

2) only MSR

resetu- czerwony w przycisku F4

2)

S3

M3

S1

H1

1-6 PTC-resistors

resetującym

k1

S2

- Dopuszczenie UL

K1

N

Dane techniczne:

Znamionowe napięcie zasilania: AC 220-240V ± 10% 50/60Hz ≤2VA AC/DC 24V, AC± 10% DC 21-30V <2VA Podłączane termistory PTC

1…6 w serii zgodnie z DIN 44081 lub 44082

Punkt przełączania

<

4000Ω

Przekaźnik – wyjście

1 lub 2 zestyki przełączane (co) Dopuszczalna temp. otoczenia

-20…500C

Wymiary (wys x szer x głęb) Typ K: 75x22,5x110 [mm]

Montaż

Szyna

DIN

(35mm)

lub

2

śruby M4 (opcja)

Rodzaj ochrony obudowa/zaciski IP 30/ IP 20

Waga

około 150g
