CEL ĆWICZENIA:

Celem ćwiczenia jest zapoznanie się z niektórymi bardziej rozbudowanymi funkcjami i możliwościami pakietu MATLAB/SIMULINK, a w szczególności poznanie sposobu na komunikację i wymianę danych pomiędzy SIMULINKIEM a MATLABEM.

II.

PODSTAWOWE BLOKI FUNKCJONALNE UŻYWANE W ĆWICZENIU: BLOK

Opis

BLOKI

Blok Podstawowe SIMULINKA poznane na poprzednich zajęciach. Biblioteka PODSTAWOWE Z

SIMULINK, zakładka MATH OPERATIONS, SIGNAL ROUTING, SINKS oraz POPRZ. ZAJĘC

SOURCES.

Na wyjściu daje pochodną sygnału podanego na wejście.

Na wyjściu daje całkę sygnału podanego na wejście.

Tworzy pewną strefę nieczułości dla sygnału wejściowego. Wielkość strefy nieczułości jest regulowana.

Ogranicza sygnał od góry i od dołu nie pozwalając na przekroczenie ustawionej wartości.

Wyjście z bloku jest typu załącz/wyłącz, przy czym wartość zał. i wył. może być dowolnie ustawiona, a blok przełącza się, kiedy sygnał wejściowy osiągnie ustawioną wcześniej wartość.

Funkcja „signum” na wyjściu podawane jest 1, -1 lub 0 w zależności od tego, czy sygnał wejściowy jest dodatni, ujemny, czy zerowy.

Importuje dane o wybranej nazwie z przestrzeni roboczej MATLABA do SIMULINKA. W razie potrzeby można wybrać rodzaj interpolacji danych (rodzaj uzupełniania danych pomiędzy wyświetlanymi próbkami).

Eksportuje dane z SIMULINKA do przestrzeni roboczej MATLABA pod wybraną w okienku nazwą. Format danych można wybrać: struktura/tablica/struktura z czasem.

Zapisuje dane z przebiegu symulacji do pliku o wybranej nazwie.

Zatrzymuje symulację, kiedy na wejście podany jest sygnał różny od zera.

Wyświetla widmo częstotliwościowe sygnału. W opcjach bloku należy zaznaczyć buforowanie wejścia (Buffer Input) oraz sygnał przed podaniem na wejście należy poddać operacji próbkowania blokiem Zero-Order-Hold.

Blok powoduje próbkowanie sygnału z czasem próbkowania ustawianym w opcjach bloku.

2

Przedmiot: INFORMATYKA – Katedra Robotyki i Mechatroniki AGH

Laboratorium 5 „ SIMULINK – Ć WICZENIA”

Generator sygnałów – umożliwia generowanie podstawowych przebiegów takich jak piła, sinus oraz prostokąt.

Generator arbitralny – pozwala na odtwarzanie uprzednio zapisanej sekwencji punktów. Punkty zapisuje się jako dwa wektory: wektor czasu oraz odpowiadający mu wektor wartości próbek.

III.

ZADANIA DO WYKONANIA:

Uwaga: Każ de zadanie wykonać jako osobny model w osobnym pliku.

1. Zbudować model złożony ze źródła sygnału sinusoidalnego, bloku Zero-Order-Hold i oscyloskopu.

Wykreślić przebieg sygnału przed blokiem Zero-Order-Hold oraz za blokiem. Opisać różnicę oraz wyjaśnić działanie bloku Zero-Order-Hold.

2. Wykreślić pochodną i całkę następujących sygnałów:

− Sinusoidalnego

− Cosinusoidalnego

− Prostokątnego

− Piłokształtnego (piła - tzn. jedno zbocze pionowe)

− Trójkątnego (trójkat – tzn. oba zbocza nachylone pod kątem) Wytłumaczyć i opisać krótko w sprawozdaniu uzyskane wyniki.

3. Zaobserwować widmo częstotliwościowe (blok B-FFT) następujących sygnałów:

− Sinusoida o częstotliwości: 0.6[kHz]

− Suma sygnałów sinusoidalnych o następujących częstotliwościach: 0.2[kHz], 0.8[kHz], 1,5[kHz]

− Iloczyn sygnałów o częstotliwościach 2[kHz] oraz 3[kHz]

− Sygnał prostokątny o częstotliwości: 1[kHz]

− Sygnał piłokształtny

4. Zbudować najprostszy układ do modulacji amplitudowej sygnału sinusoidalnego: SIMULATION PARAMETERS:

SIMULATION TIME: 0.5[s]

MAX STEP SIZE: 1/40000

Sine Wave

2000Hz

(sygnal NOSNY)

B-FFT

Product

Zero-Order

Spectrum Scope

(modulacja)

Hold

Freq Range: 0-Fs

(widmo czestotliwosciowe sygnalu)

Sine Wave

100Hz

(sygnal MODULUJACY)

Scope

1

(przebieg czasowy sygnalu)

Constant

(glebokosc modulacji)

− Sprawdzić jak zmienia się sygnał czasowy oraz widmo sygnału przy zmianie współczynnika głębokości symulacji na następujące wartości: 0 oraz 2.

− Zapisać do przestrzeni roboczej MATLABA trzy przebiegi zmodulowane (z współczynnikiem równym: 0, 1 oraz 2) oraz wykreślić te przebiegi spod poziomu MATLABA używając funkcji PLOT.

3

Przedmiot: INFORMATYKA – Katedra Robotyki i Mechatroniki AGH

Laboratorium 5 „ SIMULINK – Ć WICZENIA”

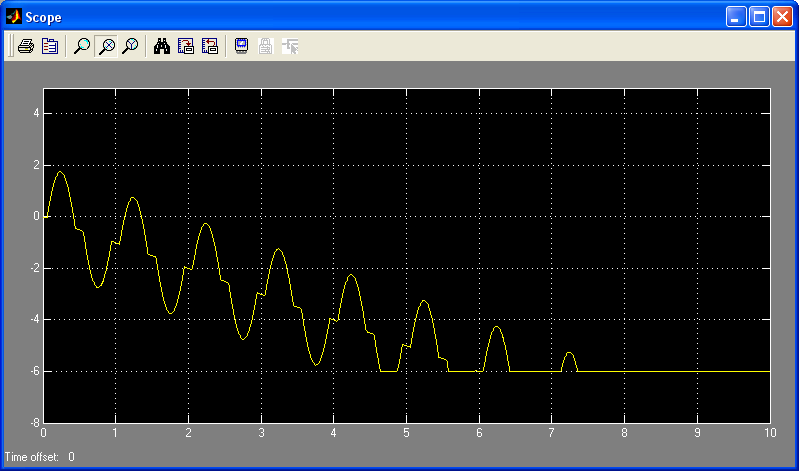

5. Zbudować model układu w SIMULINKU, który na wyjściu będzie dawał następujący przebieg.

6. Zapisać w przestrzeni roboczej MATLABA następującą funkcję kwadratową: UWAGA: Dla prawidłowego zaimportowania przebiegu do y = ( x − NRSt.)2 + ( x − NrSt.) + 2 , gdzie: przestrzeni

roboczej

SIMULINKA

należy

dane

prawidłowo przygotować. Opis jak to zrobić znajduje się w

x – zmienna odpowiadająca czasowi

helpie dotyczącym bloku „From Workspace”:

y – wartość funkcji

NRSt. – Numer stanowiska przy którym

student wykonuje ćwiczenie.

Następnie:

− Wykreślić przebieg zapisanej funkcji w

MATLABIE używając funkcji PLOT

− Zaimportować dane do SIMULINKA i w

SIMULINKU wykreślić przebieg tej

funkcji.

− Oba

przebiegi

przedstawić

w

sprawozdaniu.

Dane

należy

przygotować

jako

strukturę

(tzn

„zagęszczoną” i wielopoziomową macierz) w następujący

sposób:

simin.time=[ KolumnowyWektorCzasu];

simin.signals.values=[ Wartoś ciFunkcjiKolumnowo]; simin.signals.dimensions=1;

4

Przedmiot: INFORMATYKA – Katedra Robotyki i Mechatroniki AGH

Laboratorium 5 „ SIMULINK – Ć WICZENIA”

IV.

SPRAWOZDANIE:

W sprawozdaniu należy zamieścić wszystkie zrealizowane w punkcie III zadania. Każde zadanie powinno być zatytułowane i ponumerowane, zgodnie z numeracją w instrukcji. Jeżeli jest to wymagane to sprawozdanie powinno zawierać metodę wykonania i wynik w postaci rysunku lub listingu. W sprawozdaniu nie umieszczamy wniosków, chyba że jest to wyraźnie zaznaczone.

Ogólne uwagi dotyczące sprawozdania:

• Strona tytułowa, powinna zawierać: Imiona i nazwiska osób, numer grupy, nazwę przedmiotu, tytuł

ćwiczenia, numer ćwiczenia i datę wykonania ćwiczenia,

• Układ strony powinien być następujący: marginesy 0,5 cm z każdej strony, czcionka 10, odstęp 1.

• Wykresy możliwie małe, ale czytelne, opisane i umieszczone bezpośrednio pod lub obok układu tak, żeby było wiadomo, który przebieg należy do którego układu,

• Sprawozdanie nie powinno być długie, ale powinno zawierać wszystkie niezbędne informacje.

Uwaga: Sprawozdanie należ y przesyłać na pocztę lub wskazany przez prowadzą cego serwer FTP w formacie PDF zatytułowane w nastę pują cy sposób:

NumerGrupy_Nazwisko_Imię _ć wNumerCwiczenia.pdf na przykład:

13_Kowalski_Jan_ć w1.pdf

14_Nowak_Krzysztof_ć w9.pdf

15_Student_Janusz_ć w8.pdf

Sprawozdania oddane w innej formie lub z nieprawidłowym opisem nie bę dą przyjmowane!
