Górnictwo i Geologia

Informatyczne Podstawy projektowania – AutoCAD

Ćwiczenia nr 4

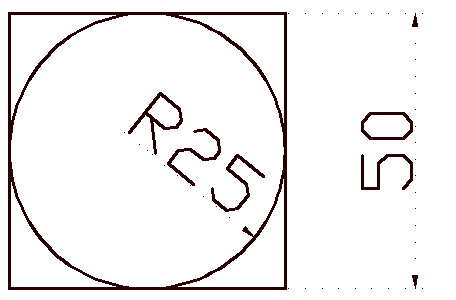

Zad1: Narysuj następujący obiekt (podpowiedź: należy narysować 2 linie prostopadłe i na ich przecięciu 2 koncentryczne okręgi i czworobok opisany na większym z nich, następnie poucinać wszystko co niepotrzebne)

Zad2: Utwórz obiekt jak na rysunku numer 1. Następnie korzystając z narzędzia UTNIJ oraz PRZERWIJ zmodyfikuj obiekt do postaci przedstawionej na rysunku numer 2.

Rysunek 1

Rysunek 2

1

Zad3: Wykorzystując poznane narzędzia narysuj poniższe figury.

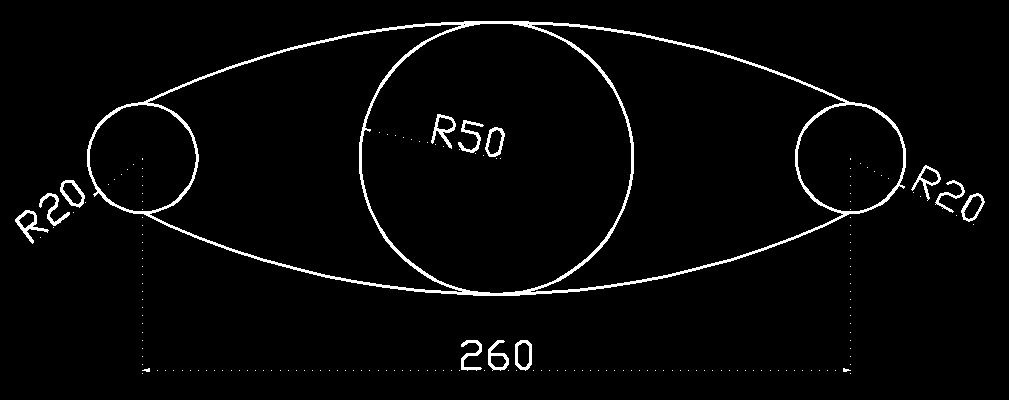

Zad4: Utwórz obiekt jak na rysunku numer 3. Następnie zapisz go jako blok o nazwie OKO

(Ikona Utwórz blok). Wstaw utworzony blok w dowolne miejsce otwartego dokumentu (Ikona Wstaw blok).

Rysunek 3

2

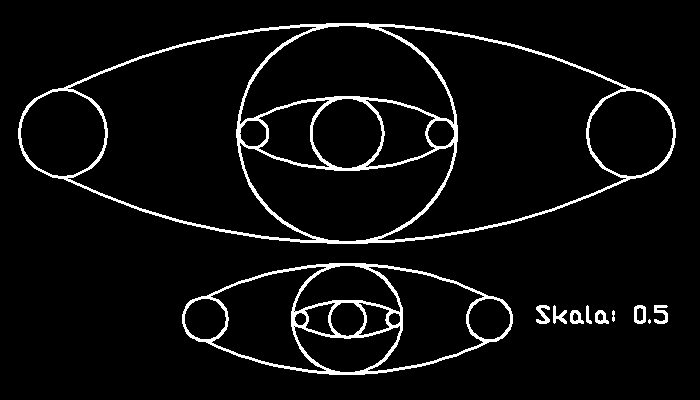

Zad5. Wstaw blok o nazwie OKO. Następnie korzystając z narzędzia SKALA wykonaj skalowanie tak, aby otrzymać obiekty przedstawione na rysunku numer 4 (skorzystaj z opcji: Kopiuj i Odniesienie).

Rysunek 4

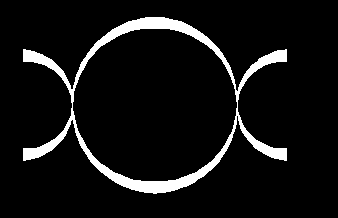

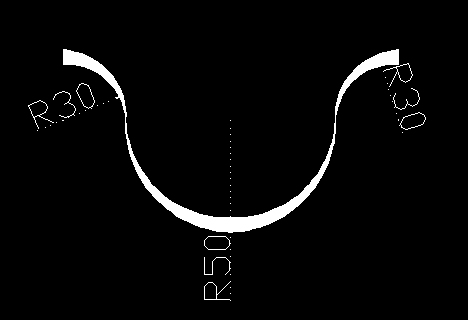

Zad6: Korzystając z narzędzia POLILINIA utwórz obiekt jak na rysunku nr 5. Szerokość linii zmienia się od 0 do 7 jednostek. Korzystając z narzędzia LUSTRO utwórz obiekt jak na rysunku numer 6. Następnie korzystając z narzędzia SZYK utwórz obiekt przedstawiony na rysunku numer 7.

Rysunek 5

Rysunek 6

3

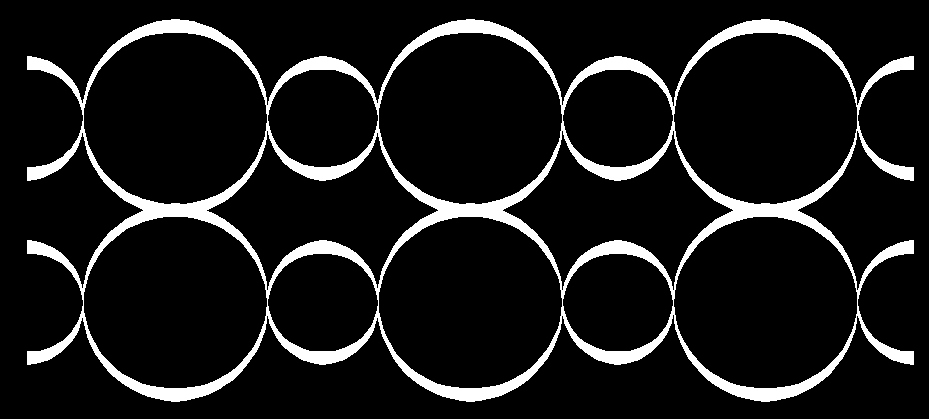

Rysunek 7

Zad7: Korzystając z poznanych narzędzi narysuj poniższy obiekt.

180

120

20

01

0

0

3

30

2

0

0

20

3

3

30

30

06

04

20

30

4

Zad8: Korzystając z poznanych narzędzi narysuj poniższy obiekt. Wymiarowanie umieść na osobnej warstwie.

5
