Opis koncentratora CNC-1 ver.1.0

CNC-1

Koncentrator do systemu topTO ®

Podstawowe cechy :

• konwersja RS232 <-> RS485

• autonomiczne

przepytywanie

podłączonych modułów w poszukiwaniu

zdarzeń wymagających obsługi

• automatyczne kolejkowanie rozkazów,

odpowiedzi i zgłoszeń

• wizualizacja kierunku przepływu danych

•

optoizolacja

• obudowa na szynę DIN

• zasilanie

12V/100mA

Koncentrator jest ogniwem pośredniczącym pomiędzy sterownikiem (PC) a modułami w obrębie systemu topTO.

Koncentrator pełni w systemie cztery podstawowe funkcje :

• dokonuje

konwersji

napięciowej pomiędzy standardami RS232 i RS485

• izoluje galwanicznie sterownik ( PC ) od szyny łączącej moduły systemowe.

• buforuje rozkazy, odpowiedzi i zgłoszenia.

• przepytuje

moduły systemowe i rozwiązuje ewentualne konflikty poprzez kolejkowanie zdarzeń jednoczesnych

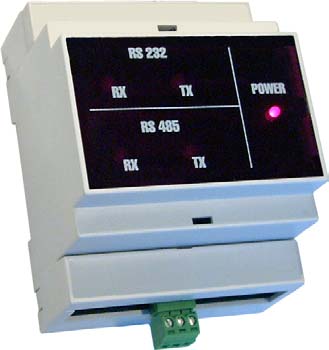

Część RS485 jest oddzielona galwanicznie od części RS232 przy pomocy transoptorów. Linie RS485 zabezpieczone są diodami Transil przed przepięciami. Koncentrator CNC-1 umieszczony jest w obudowie przeznaczonej do montowania na szynie DIN. Stan linii sygnałowych sygnalizowany jest czterema diodami LED.

Strona 1 z 3

Opis koncentratora CNC-1 ver.1.0

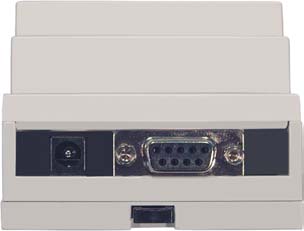

Gniazdo zasilania i konektor RS232

Konektor RS485

Opis wyprowadzeń koncentratora - widok z przodu: RS 232

Zasilanie

2 - TX

3 - RX

12V / 100 mA

5 - GND

RS 232

POWER

RX

TX

RS 485

RX

TX

RS 485

GND

RS 485 A (+)

RS 485 B (-)

Strona 2 z 3

Opis koncentratora CNC-1 ver.1.0

Schemat podłączenia modułów i koncentratora w systemie topTO.

MODUŁ 1

MODUŁ 2

MODUŁ n

GND

. . . ..

.

RS 485 A (+)

RS 485 B (-)

RS 232

RS 232

POWER

RX

TX

RS 485

Koncentrator

CNC-1

RX

TX

GND

RS 485

RS 485 A (+)

RS 485 B (-)
