POMIAR POZIOMU

Najczęściej spotykane poziomomierze, to:

• poziomomierze pływakowe,

• poziomomierze oparte na pomiarze ciśnienia słupa cieczy

• poziomomierze pojemnościowe

• poziomomierze ultradźwiękowe

• poziomomierze przewodnościowe

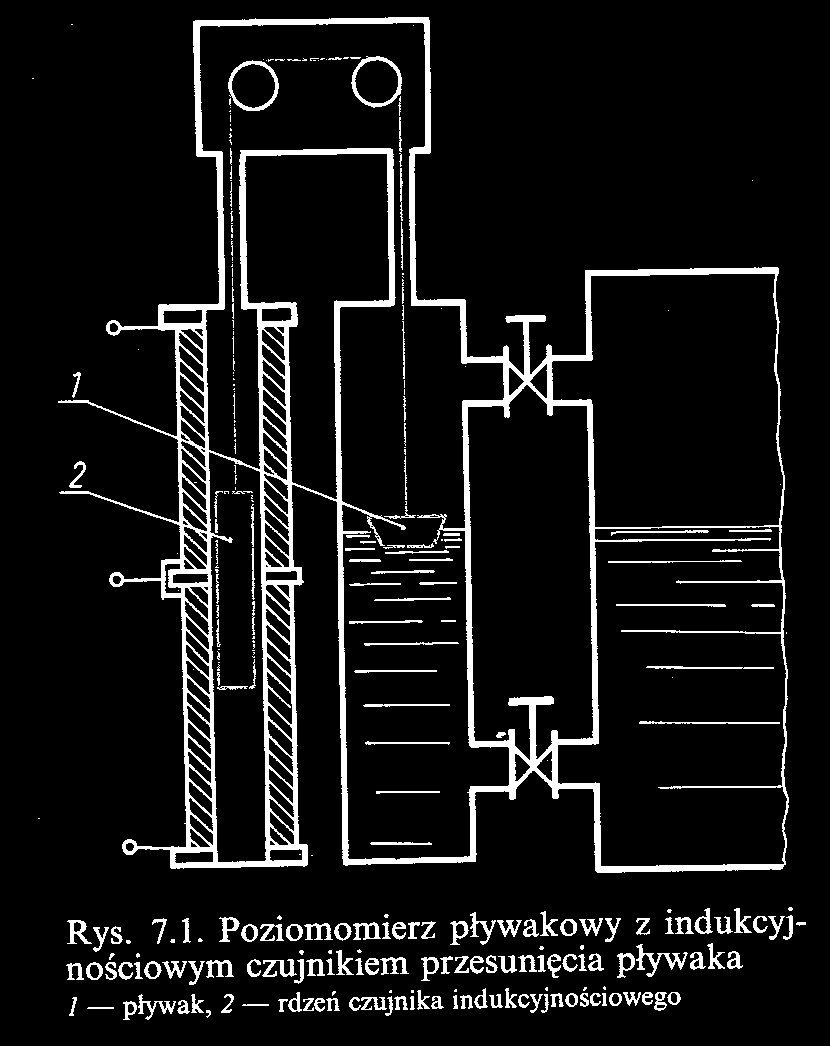

1. Poziomomierze pływakowe.

Dzielimy je na poziomomierze o pływaku o stałym lub zmiennym zanurzeniu.

1

2

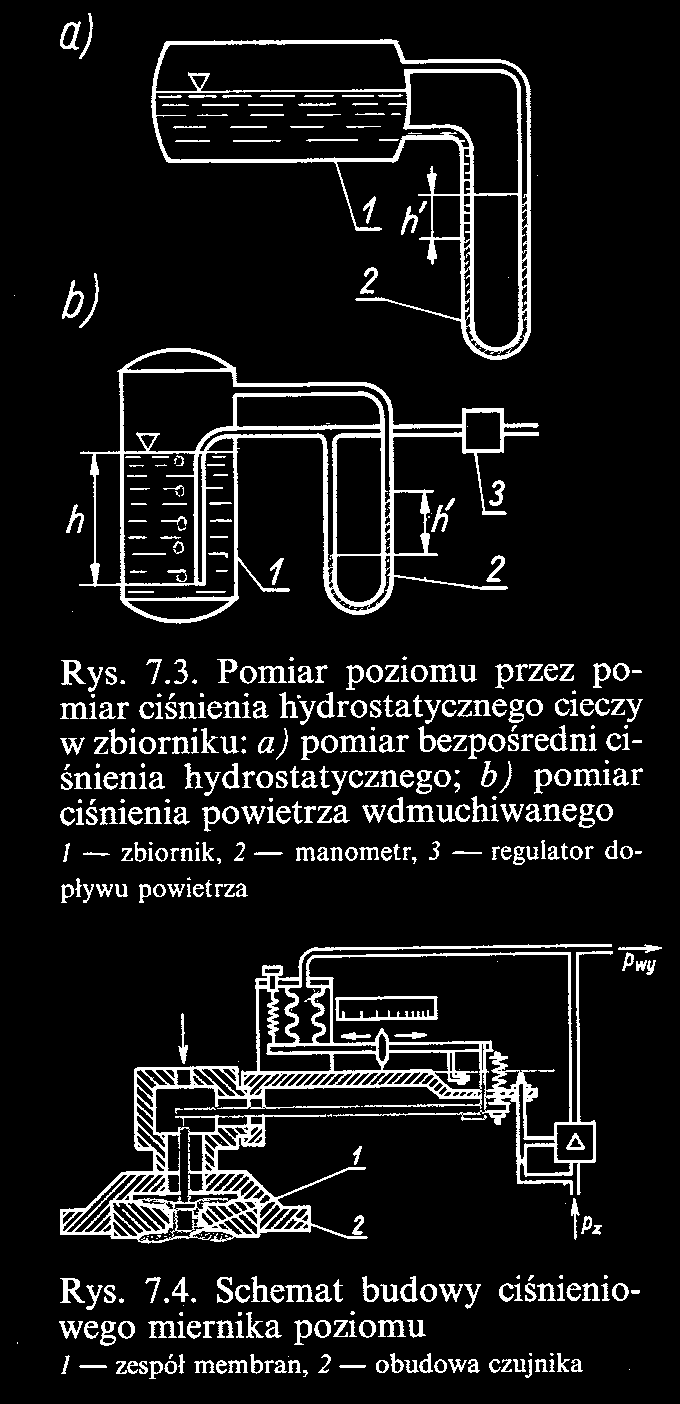

2. Poziomomierze z pomiarem ciśnienia słupa cieczy Ich działanie polega na pomiarze róŜnicy ciśnienia w zbiorniku nad i pod powierzchnią cieczy. MoŜe być mierzone ciśnienie hydrostatyczne cieczy lub ciśnienie powietrza wdmuchiwanego do zbiornika powietrza.

3

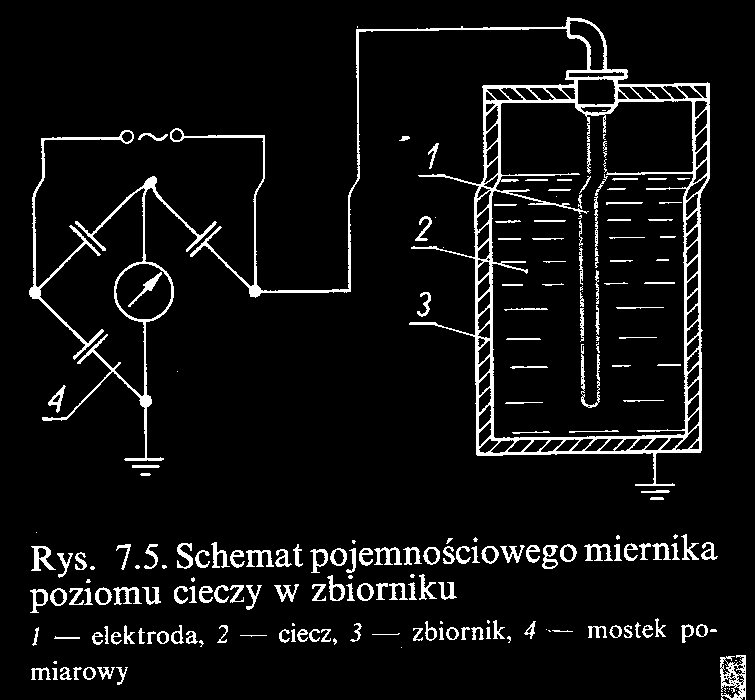

3. Pojemnościowy miernik poziomu

Elektroda wewnątrz zbiornika wraz z jego ściankami tworzą kondensator. Jego pojemność zaleŜy od własności dielektrycznych materiału w zbiorniku, innych niŜ

własności powietrza. Na skutek zmian poziomu materiału zmienia sie pojemność takiego kondensatora. MoŜna

wykorzystywać tą metodę do pomiaru poziomu ciał

sypkich.

4

4. Ultradźwiękowy miernik poziomu

Mierzony jest czas między wysłaniem a odebraniem

sygnału.

5

5. Rezystancyjny miernik poziomu

MoŜe pracować liniowo lub skokowo
