Zawór zwrotny

WK

typ S

450 540

WN6 - 30

do 31,5 MPa do 260 dm /

3 min

10.2012

ZASTOSOWANIE

Zawory zwrotne typ S… przeznaczone są do bezprzeciekowego

zamykania

przepływu

cieczy

hydraulicznej w jednym kierunku oraz otwarcia swobodnego przepływu cieczy w kierunku przeciwnym.

Zawory zwrotne typ S… przystosowane są do montażu na przewodach rurowych w dowolnym położeniu.

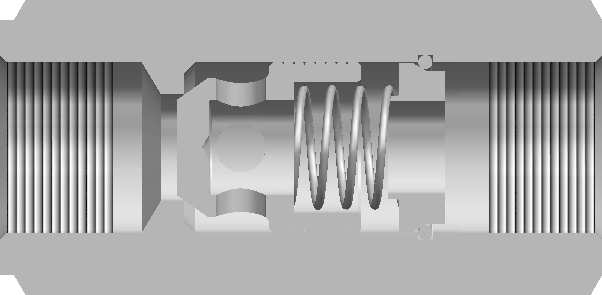

OPIS DZIAŁANIA

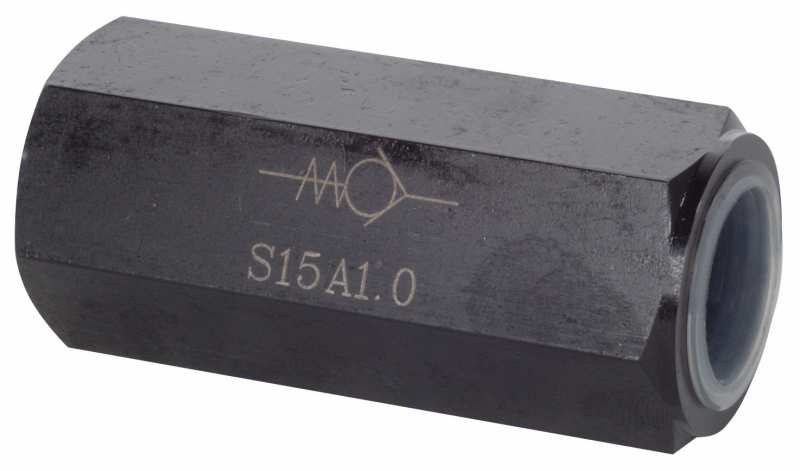

S15 A 1.0

1

2

3

Po pokonaniu oporu sprężyny (3) ciśnienie cieczy na do otworu wylotowego. W kierunku przeciwnym, wlocie zaworu powoduje podniesienie stożka (2) sprężyna i ciecz robocza dociska stożek (2) do gniazda zamykającego przepływ i skierowanie strumienia cieczy w korpusie (1) i zamyka przepływ.

Typ S

- 1 -

WK 450 540

10.2012

DANE TECHNICZNE

Ciecz hydrauliczna

olej mineralny

Wymagana filtracja

do 16 µm

Zalecana filtracja

do 10 µm

Lepkość nominalna cieczy

37 mm /s w

2

temperaturze 55 C

o

Zakres lepkości

2,8 do 380 mm /s

2

40 C do

o

55 C

o

zalecany

Zakres temperatury cieczy (w zbiorniku) max

-20 C

o

do +70 C

o

Zakres temperatury otoczenia

- 20 C

o do +70 C

o

Max ciśnienie pracy

31,5 MPa

Ciśnienie otwarcia

0,0; 0,05; 0,15; 0,3; 0,5 MPa wielkość nominalna

Max przepływ [dm /m

3

in] przy v = 6 m/s

WN6

WN8

WN10

WN16

WN20

WN25

WN30

10

18

30

65

115

175

260

WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE

O1

1

D

OD

OD

T1

T1

L

S

wiel

e kość

ś

ØD1

T1

T

L

S

D

masa

s [kg]

nom

o i

m nalna

(WN)

6

G1/4

12

58

19

22

0,1

8

G3/8

12

58

24

28

0,2

10

1

G1/2

14

72

30

34,5

0,3

15

1

G3/4

16

85

36

41,5

0,5

20

2

G1

18

98

46

53

1,0

25

2

G1 1/4

20

120

60

69

2,0

30

3

G1 1/2

22

132

65

75

2,5

WK 450 540

10.2012

- 2 -

Typ S

SCHEMATY

Symbole graficzne zaworów typ S...

wersja S... A 0.0 (bez sprężyny) wersje: S... A 1.0

S... A 2.0

S... A 3.0

S... A 5.0

CHARAKTERYSTYKI

dla lepkości cieczy hydraulicznej v = 41 mm /s i 2

temperatury t = 50 C

o

Różnica ciśnień ∆p w zależności od przepływu Q

dla kolejnych ciśnień otwarcia NG

S6

6

N

G

S 8

8

N

G

S 1

10

0

0,4

0,4

0,4

) 0,3

)

)

a

a 0,3

0,3

a

P

P

P

0,2

0,2

0,2

(M

(M

(M

∆p 0,1

∆p 0,1

∆p 0,1

0

5

10

15

0

10

20

30

40

0

20

40

Q (dm /

3 min)

Q (dm /

3 min)

Q (dm /

3 min)

NG15

NG20

NG25

NG30

S15

S20

S25

S30

0,4

0,4

0,4

0,4

) 0,3

)

)

)

a

0,3

a

0,3

0,3

a

a

P

P

P

P

0,2

0,2

0,2

0,2

(M

(M

(M

(M

∆p 0,1

∆p 0,1

∆p 0,1

∆p 0,1

0

40

80

120

0

50 100 150 200

0

100

200

300

0

100 200 300 400

Q (dm /

3 min)

Q (dm /

3 min)

Q (dm 3/min)

Q (dm /

3 min)

Typ S

- 3 -

WK 450 540

10.2012

SPOSÓB ZAMAWIANIA

S

A

0

*

Wielkość nominalna (WN) WN6 = 6

WN8 = 8

WN10 = 10

WN15 = 15

WN20 = 20

WN25 = 25

WN30 = 30

Rodzaj przyłącza mechanicznego przyłącze gwintowe

= A

Ciśnienie otwarcia

0,00 MPa (bez sprężyny) = 0

0,05 MPa = 1

0,15 MPa = 2

0,30 MPa = 3

0,50 MPa = 5

Numer serii konstrukcyjnej seria 0 = 0

Ewentualne dodatkowe wymagania określone w sposób opisowy (uzgodnione z producentem) UWAGI:

Zawór należy zamawiać wg kodu, ustalonego z symboli wg powyższego diagramu.

Symbole zaznaczone drukiem pogrubionym oznaczają preferowane wersje wykonania dostępne w krótkim terminie dostawy.

Przykład kodu zaworu w zamówieniu: S6 A 1.0
