Przykładowe zadania z geodezji leśnej dla studentów NSI LW&OPiK (rok.ak. 2010/11) 1. Zilustrować rysunkami, na czym polegają metody pomiarów szczegółów sytuacyjnych:

a. domiarów prostokątnych

b. biegunowa

c. busolowa

d. wcięć kątowych

e. wcięć liniowych

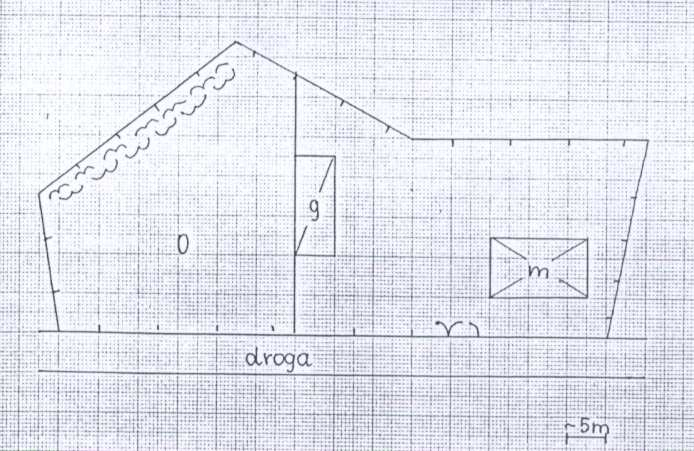

2. Zaprojektuj osnowę i zilustruj sposób pomiaru: a. Małego obiektu w oparciu o proste metody pomiarowe (skala 1cm = 5m) (pamiętać o granicznych wartościach domiarów)

b. Dużego obiektu (skala 1cm = 20m) (pamiętać o granicznych wartościach domiarów)

3. Oblicz współrzędne punktu P pomierzonego metodą busolową: Az = 123°

D = 132,30m

Az = 38°

D = 89,50m

Odp:

X = 3500,00m

X = 3498,47m

Y = 4890,00m

Y = 5056,06m

4. Oblicz powierzchnię

a. Ze współrzędnych

B

A(X=10;Y=30)

B(40;60)

C(20;90)

D(0;70)

C

Odp: 1250 m kw.

A

D

b. Z pomiarów liniowych (powierzchnia czworoboku ABCD): B

Długości boków trójkąta:

AB = 138,6 m

AD = 123,5 m

BD = 94,3 m

C

Domiar prostokątny do punktu C: d

d = 15,0 m

A

Odp: 6398,0 m kw.

D

5. Oblicz wysokość punktu P pomierzonego metodą niwelacji geometrycznej: wysokość reperu Hrp = 130,000 m npm, odczyty na łacie niwelacyjnej: I stanowisko niwelatora (ORp = 2398, OZ1 = 1358), II stanowisko (OZ1 = 0978, OZ2 = 2967), III stanowisko (OZ2 = 1710, OP = 1235)

III st

P

Z2

I st

Z1

II st

Rp

Odp. 129,526

6. Oblicz wysokość punktu i odległość zredukowaną do niego pomierzonego metodą niwelacji trygonometrycznej: Hst = 134,67 m npm; wysokość instrumentu 1,71 m ; kąt pionowy 12,89 gradów; odległość skośna 178,35 m; wysokość lustra 2,15 m Odp. Hp = 170,10 m npm. L0 = 174,71 m.

7. Wykonaj interpolację i wykreśl warstwice na podstawie poniższego szkicu (cięcie warstwicowe co 1m):

53,6

56,3

60,8

58,1

56,9

59,4

55,8
