PŁASKI ZBIEŻNY UKŁAD SIŁ – ZADANIA

Dane:

Szukane:

P1=100 [N]

S1, S2

P2=150 [N]

α = 30°

β = 30°

P2

Odpowiedź:

S1=323.2 [N]

S2=359.8 [N]

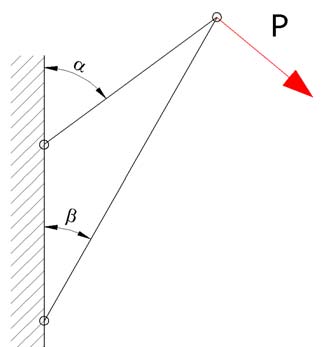

Dane:

Szukane:

P=100 [N]

S1, S2

α

α = 45°

β = 30

Odpowiedź:

S1= 373.2 [N]

S2= 386.3703 [N]

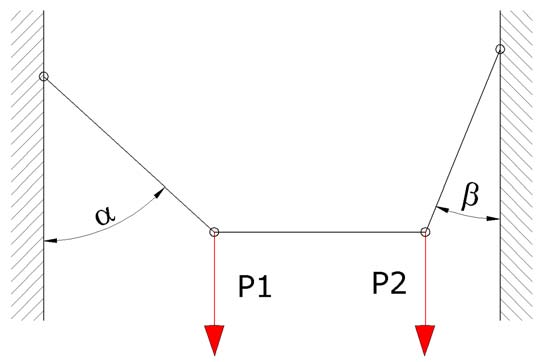

Dane:

Szukane:

P1=100 [N] S1, S2, α = 60°

S3, P2

β = 30°

Odpowiedź:

P2=300 [N]

S1=200 [N]

S2=173.2 [N]

S3=346.4 [N]

Podpowiedź:

Jest to układ złożony!

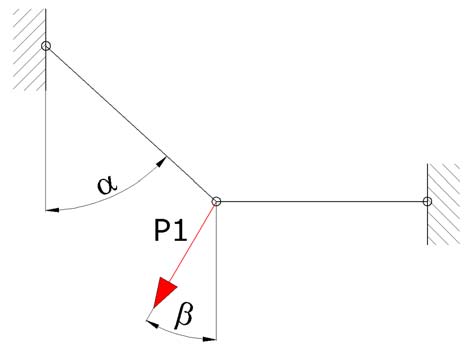

Dane:

Szukane:

P1=100 [N]

S1, S2

α = 45°

β = 30°

Odpowiedź:

S1=122.47 [N]

S2= 136.6 [N]
