Przykład

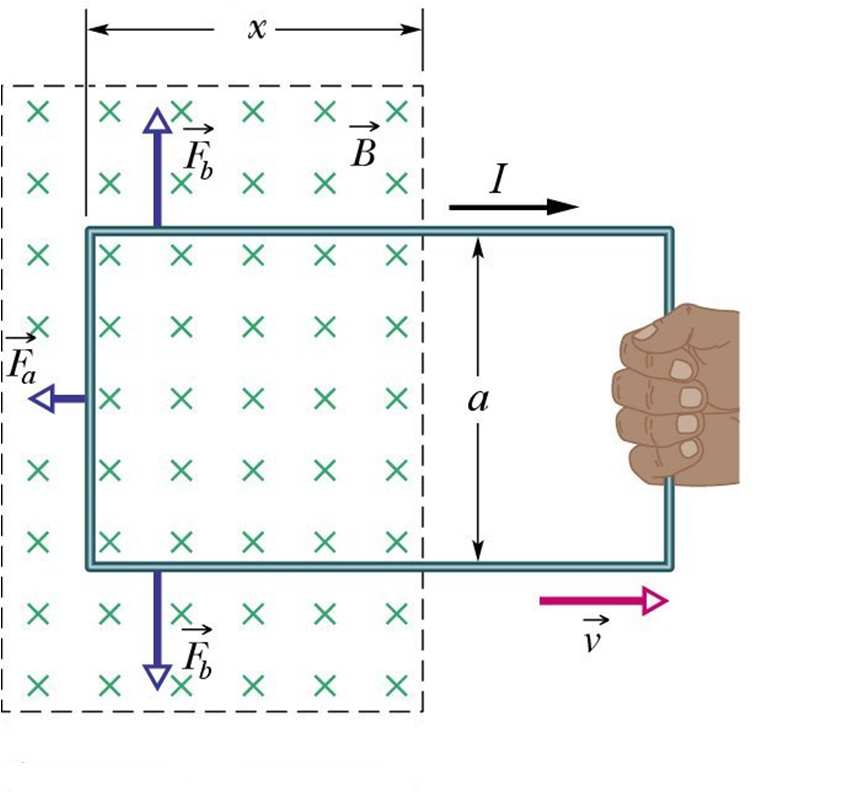

Obwód w kształcie prostokątnej pętli jest wyciągany z obszaru stałego pola magnetycznego (prostopadłego do pętli) ze stałą prędkością v.

Φ = BS = Bax

JeŜeli ramka przesuwa się o odcinek d x to obszar ramki o powierzchni d S wysuwa się z pola B i strumień przenikający przez ramkę maleje.

dΦ

dx

ε

B

= −

= − Ba

= Bav

dt

dt

ramka jest wykonana z przewodnika o oporze R

ε

Bav

B 2 a v

2

I =

=

F = BIa =

R

R

a

R

Siły ( F ) działaj b

ące na dłuŜsze boki ramki znoszą się i pozostaje nieskompensowana siła F , która działa przeciwnie do kierunku ruchu ramki i zgodnie z reguł

a

ą Lenza,

przeciwdziała zmianom strumienia magnetycznego.

Indukcja elektromagnetyczna –przykład zastosowania

Transformator

Dwie cewki są nawinięte na tym samym rdzeniu.

Jedna z cewek jest zasilana prądem przemiennym wytwarzającym w niej zmienne pole magnetyczne, które z kolei wywołuje SEM indukcji w drugiej cewce.

PoniewaŜ obie cewki obejmują te same linie pola B to zmiana strumienia magnetycznego jest w nich jednakowa.

dΦ

dΦ

U = N

B

U = N

B

1

1

dt

2

2

dt

U

N

2

2

=

U

N

1

1

Regulując ilość zwojów w cewkach moŜemy zamieniać małe napięcia na duŜe i odwrotnie

1

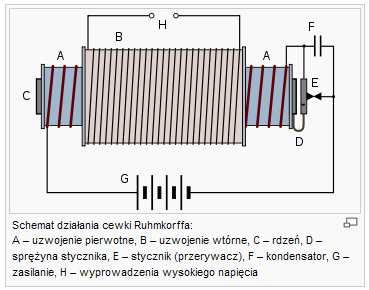

Cewka Ruhmkorffa

2
