mm karabin wyborowy SWD 7,

62

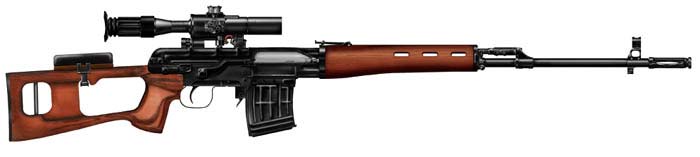

SWD — 7,62 mm karabin wyborowy opracowany w ZSRR przez Dragunowa. Wprowadzony do uzbrojenia Armii Radzieckiej w 1963 r. Występuje w wyposażeniu większości państw byłego Układu Warszawskiego. Broń jest przystosowana do strzelania amunicją snajperską konstrukcji Sabielnikowa, Sazonowa i Dworianinowa oraz 7,62 x 54 R mm nabojami karabinowymi Mosina.

Stanowi uzbrojenie strzelców wyborowych. Oznaczenie pochodzi od nazwy „snajperskaja wintowka Dragunowa”. Broń samopowtarzalna, działająca na zasadzie odprowadzania gazów prochowych przez boczny otwór w lufie. Strzelanie prowadzi się z zamka zamkniętego.

Ryglowanie przez obrót zamka i wejście trzech rygli w opory ryglowe komory zamkowej.

Zasilanie z wymiennego magazynka łukowego o pojemności 10 nabojów, ułożonych w szachownicę. Mechanizm uderzeniowy z kurkiem obrotowym, napędzanym własną sprężyną uderzeniową. Broń ma bezpiecznik nastawny od przypadkowych wystrzałów oraz samoczynny od przedwczesnych wystrzałów. Wyposażona jest w celownik optyczny PSO–1 o powiększeniu czterokrotnym i kącie widzenia 6°, za pomocą którego można prowadzić celny ogień na odległość do 1300 m, oraz w mechaniczny celownik krzywkowy o maksymalnej nastawie do 1200 m. Kolba drewniana z wycięciem tworzącym rękojeść. Do karabinu może być stosowany bagnet od karabinka AKM.Wersja broni z drewnianą kolbą odłączaną oznaczona jest SWDS

(snajperskaja wintowka Dragunowa so składnym prikładom).W latach 90. opracowano w Polsce zmodernizowaną jego odmianę – SWDM. Niewielką liczbę SWD wprowadzono do uzbrojenia WP.

Następcą karabinu SWD w Polsce jest karabin wyborowy SAKO TRG-21 dostosowany do naboju

.7,62x51 mm NATO

Ogólna charakterystyka broni

Przeznaczenie: do zwalczania pojedynczych celów, w tym siły żywej oraz lekkiej techniki wojskowej w odległości do 1300 m.

Typ broni: wyspecjalizowana broń strzelecka, automatyczna, samopowtarzalna.

Zasada działania broni: odprowadzanie części gazów prochowych przez boczny otwór w lufie.

Ryglowanie: przez obrót zamka.

Mechanizm spustowy: wyłącznie do prowadzenia ognia pojedynczego.

Mechanizm zabezpieczający: skrzydełkowy bezpiecznik nastawny oraz spust samoczynny.

.Zasilanie: magazynek łukowy

Dane taktyczno-techniczne broni

Kaliber: 7,62 mm;

;Długość broni bez bagnetu: 1225 mm

Długość broni z bagnetu: 1370 mm;

Długość lufy: 620 mm;

Liczba/skok bruzd prawoskrętnych: 4/320 mm;

Długość linii celowniczej: 620 mm;

Masa broni z celownikiem bez magazynka: 4,1 kg; Masa magazynka (niezaładowanego): 0,21 kg;

.Masa broni załadowanej: 4,55 kg

,Masa broni z celownikiem optycznym, bagnetem i pustym magazynkiem — 4,6 kg

.Pojemność magazynka: 10 nabojów

:Odległość celowania

,z celownikiem optycznym:

–

1300 m

.z celownikiem mechanicznym:

–

1200 m

.Prędkość początkowa pocisku: 830 m/s

.Energia początkowa pocisku: 3307 J

.Szybkostrzelność praktyczna: 30 strz./min

Amunicja

.Typ naboju: 7,62x54R

Rodzaje stosowanych nabojów: z pociskiem snajperskim 7N1, z pociskiem normalnym ŁPS, z pociskiem smugowym T-46, z

.pociskiem przeciwpancerno-zapalającym B-32

.Masa naboju: 22-23 g

.Masa pocisku: 9,5-10,7 g

:Standardowe wyposażenie broni

celownik optyczny PSO-1, bagnet 6H3, 4 magazynki, torba do przenoszenia celownika optycznego i magazynków, pokrowiec

.celownika optycznego, pas nośny, wycior składany i przybornik

:Wersje

.SWDN – przeznaczona do strzelania w nocy po zamontowaniu celownika noktowizyjnego, np. NSP-3, NSPU, PGN-1, NSPUM

.SWDS – przeznaczona dla jednostek powietrznodesantowych, w której zastosowano składaną kolbę

.SWDSN – odmiana SWDS przystosowana do strzelania w nocy

.SWU – o zmniejszonej długości przez zastosowanie układu konstrukcyjnego bul -pup i krótszej lufy

.SWU-A – odmiana SWU przystosowana do prowadzenia ognia ciągłego

.SWDM – wyposażona w mocowany do łoża dwójnóg oraz celownik LD-6; ponadto zastosowano lufę o grubszych ściankach
