DEMONTAŻ-MONTAŻ : REGULATOR SZTYWNOŚCI TYLNEGO ZAWIESZENIA

ZAWIESZENIE HYDROAKTYW. 3 PLUS

PILNE : Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości.

1. Demontaż

Podnieść i unieruchomić pojazd na podnośniku z 2 kolumnami.

PILNE : Patrz zalecenia operacji "likwidacja nadciśnienia w układzie zawieszenia".

Rozłączyć :



Złącze (1)



Złącze (2)

Odczepić wiązkę przewodów w miejscach "a" i "b".
Odsunąć wiązkę od regulatora sztywności zawieszenia.
Odłączyć łącznik (3) w miejscu "c".



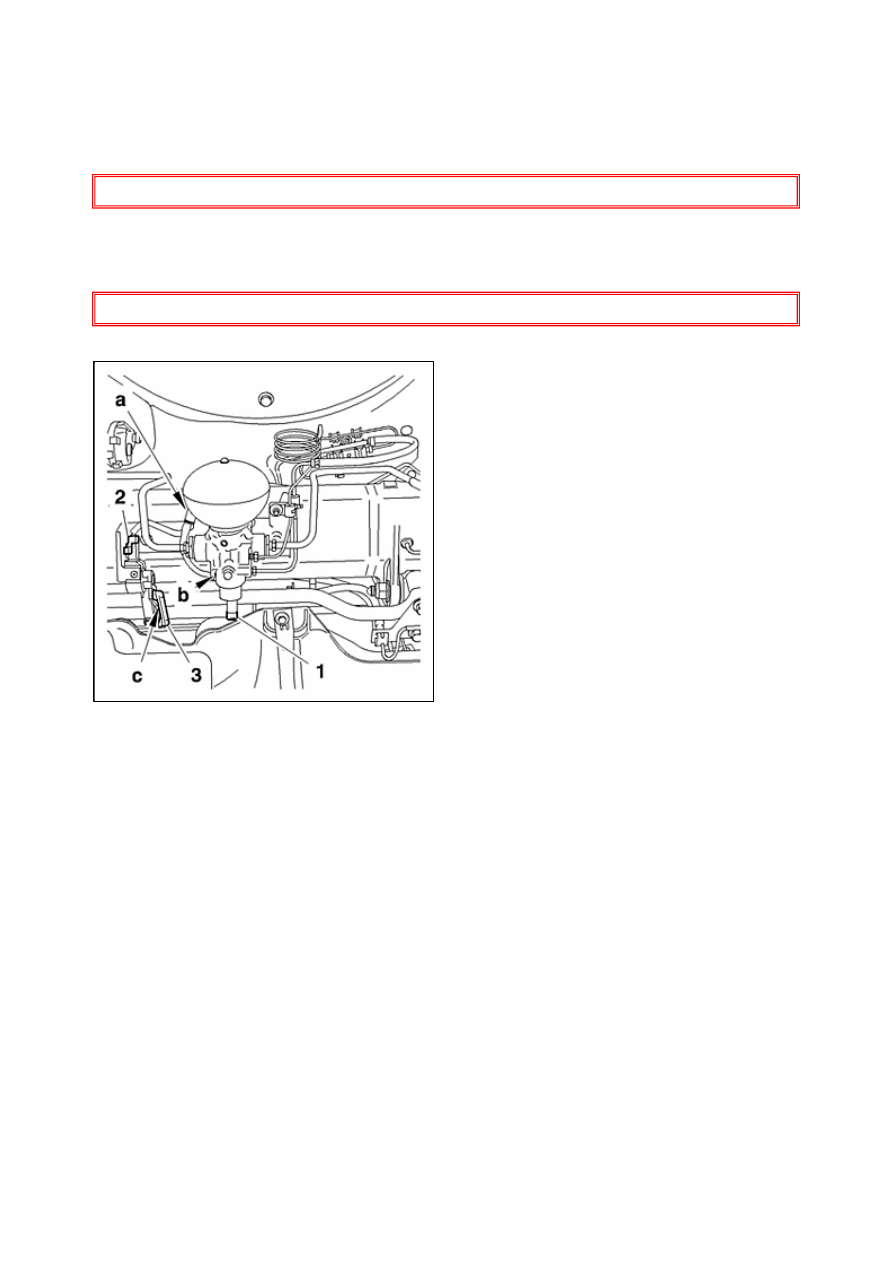

Rysunek : B3DP08SC

Page 1 of 2

C5 - B3BG2MP0 - Demontaż-montaż : Regulator sztywności tylnego zawieszenia

2012-05-13

http://127.0.0.1:6091/affiche.do?ref=B3BG2MP0&refaff=B3BG2MP0

Zdemontować nakrętki (4).
Zdemontować obejmy przewodów ze wspornika (5).
Rozłączyć :



Przewód (6)



Przewód (7)

Odsunąć przewody nie odkształcając ich.
Zaślepić wloty i wyloty układu hydraulicznego, tak aby uniknąć przenikania ciał obcych.
Rozłączyć :



Przewód (8)



Przewód (9)



Zdemontować śrub (10)

Odsunąć przewody (8) i (9) nie odkształcając ich.
Zaślepić wloty i wyloty układu hydraulicznego, tak aby uniknąć przenikania ciał obcych.
Zdemontować regulator sztywności zawieszenia i jego wspornik (5).

2. Montaż

Zamontować regulator sztywności zawieszenia i jego wspornik ( 5).
Podłączyć przewód (8).
Podłączyć przewód (9).
Zamontować śruby (10), Dokręcić momentem 1,1 ± 0,1 daNm.
Dokręcić złączki przewodów (8) i (9) momentem 2.5 ± 0,5 daNm.
Podłączyć przewód (6), Dokręcić momentem 1,5 ± 0,3 daNm.
Podłączyć przewód (7), Dokręcić momentem 1,5 ± 0,3 daNm.
Założyć obejmy przewodów na wspornik (5).
Zamontować nakrętki (4).
Odłączyć łącznik (3) w miejscu "c".
Zamocować wiązkę przewodów w miejscach "a" i "b".
Podłączyć ponownie złącza (1) i (2).
Odpowietrzyć układ zawieszenia (patrz opis odpowiedniej operacji).
Sprawdzić szczelność układu.
Sprawdzić prześwity pojazdu (patrz opis odpowiedniej operacji).

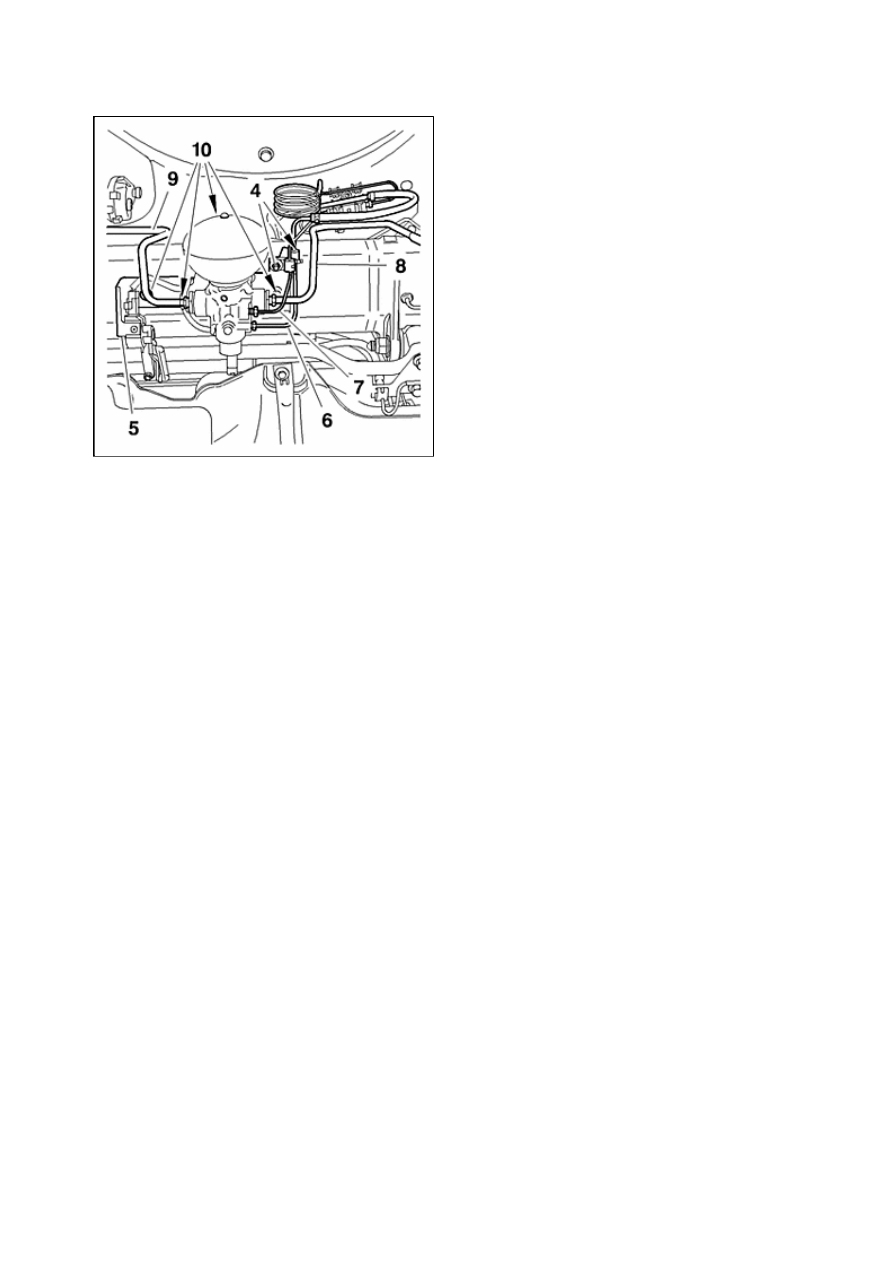

Rysunek : B3DP08TC

Page 2 of 2
