DEMONTAŻ - MONTAŻ : PASEK NAPĘDU OSPRZĘTU

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

OBOWIAZKOWE  :  W  przypadku  podnoszenia  pojazdu  przy  pomocy  podnośnika  unoszącego  nadwozie,  wyjąć
korek zbiornika płynu LHS. Założyć korek zbiornika płynu LHS po postawieniu pojazdu na kołach (w zależności od
wyposażenia).

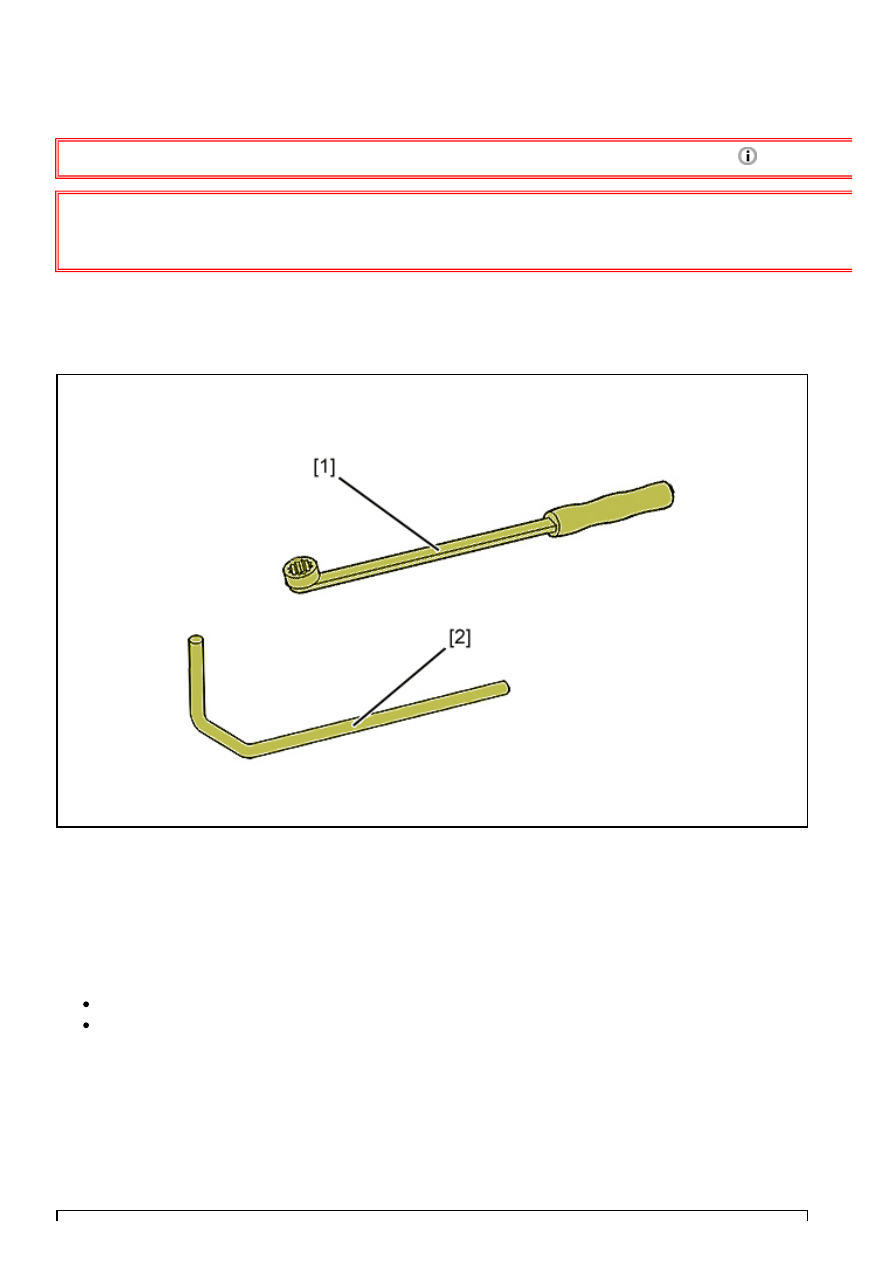

1. Oprzyrządowanie zalecane

Rysunek : E5AM06BD

[1] Przyrząd do ściskania napinacza dynamicznego (-).0188.Z.
[2] trzpień do rolki napinacza dynamicznego (-).0194.F.

2. Demontaż

Odłączyć akumulator .
Zdemontować :

Prawe przednie koło
Osłonę pod silnikiem

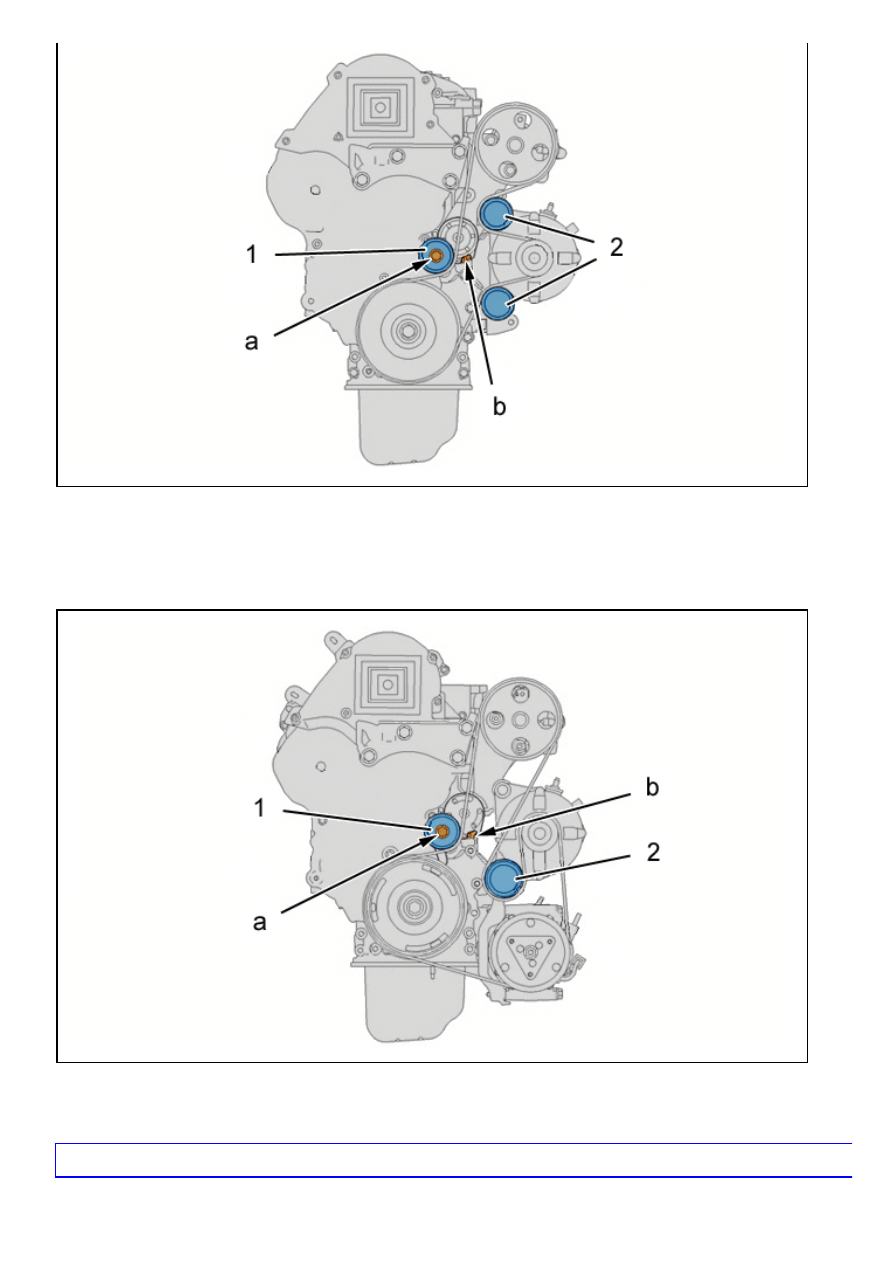

2.1. Pojazd bez klimatyzacji

Rysunek : B1BM0VBD

2.2. Pojazd z klimatyzacją

Rysunek : B1BM0VAD

2.3. Operacje wspólne

UWAGA : Oznaczyć kierunek montażu paska napędu osprzętu w przypadku jego ponownego użycia.

Ścisnąć rolkę napinacza dynamicznego (1) naciskając w miejscu "a" ; Za pomocą narzędzia [1] (kierunek ruchu

wskazówek zegara).
Ustalić za pomocą narzędzia [2] ( w "b").
Utrzymywać rolkę napinacza dynamicznego (1) w stanie ściśniętym i zdemontować pasek napędu osprzętu.

OBOWIAZKOWE : Sprawdzić, czy rolki (1) i (2) obracają się swobodnie (bez luzów i zacięć).

3. Montaż

UWAGA : Pasek ponownie użyty : Przestrzegać kierunku montażu paska.

Zamontować pasek napędu osprzętu .
Ścisnąć rolkę napinacza dynamicznego (1) naciskając w miejscu "a" ; Za pomocą narzędzia [1] (kierunek ruchu
wskazówek zegara).
Zdemontować przyrząd [2].

OBOWIAZKOWE  :  Zwracać  uwagę,  aby  pasek  był  prawidłowo  ułożony  w  kanałkach  poszczególnych  kół
pasowych.

Zamontować :

Prawe przednie koło
Osłonę pod silnikiem

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
