Temat 6

(Skaning laserowy)













    Damian Nowak

    Gr 5

Nr 4



Sprawozdanie techniczne



I.

  Dane formalno-prawne



1.

  ZLECENIODAWCA:  Wydział Geodezji Górniczej i Inżynierii Środowiska Akademii Górniczo-

Hutniczej w Krakowie

2.

  WYKONAWCA:  Damian Nowak

3.

  PRZEDMIOT ZLECENIA: Prace kameralne nad chmurą punktów uzyskaną ze skaningu

laserowego

4.

  TERMIN WYKONANIA ZLECENIA: 10.03.2011.



II.

  Wykorzystane materiały





  Surowa chmura punktów uzyskana ze skaningu laserowego w układzie WGS84



  Chmura punktów sklasyfikowanych na odpowiednie typy pokrycia terenu



  Program Microstation 95 oraz nakładka TerraScan




III.

  Wykonanie zlecenia





  Utworzono dowolnie wybrany przekrój o szerokości 5 metrów i zmieniono sposób

klasyfikacji chmury punktów na „Echo”



  W poniższej tabeli przedstawiono analizę ilości odbić promienia laserowego w

zależności od rodzaju pokrycia terenu




Pojedyncze odbicie  Pierwsze odbicie  Ostatnie odbicie

Teren

odkryty

+

-

-

Roślinność

+

+

+

Budynki

+

-

-





  Odczytano również dla kilku punktów rozpiętość intensywności odbitego promienia

laserowego i zestawiono wyniki w tabeli





Intensywność

Teren

odkryty

19-40

Roślinność

15-70

Budynki

30-78

Drogi

20-25





  Dla potrzeb ćwiczeń wybrano 3 pary punktów leżących w różnych miejscach

opracowywanego terenu i pomierzono wysokości bezwzględne w lokalnym układzie
współrzędnych – celem było obliczenie wysokości drzew, budynków


Punkty

Z [m]

Δh [m]

podstawa budynku

3.29

11.48

góra budynku

14.77







grunt

3.54

13.4

czubek drzewa

16.94







podstawa budynku

5.14

6.7

góra budynku

11.84





  W swoim obszarze wybrano 1 przekrój, który został poddany analizie (żółta kreska)



  Pomierzono długość przyszłego profilu: D = 70m



  Linię profilową podzielono na 14 punktów w odcinkach co 5 metrów.



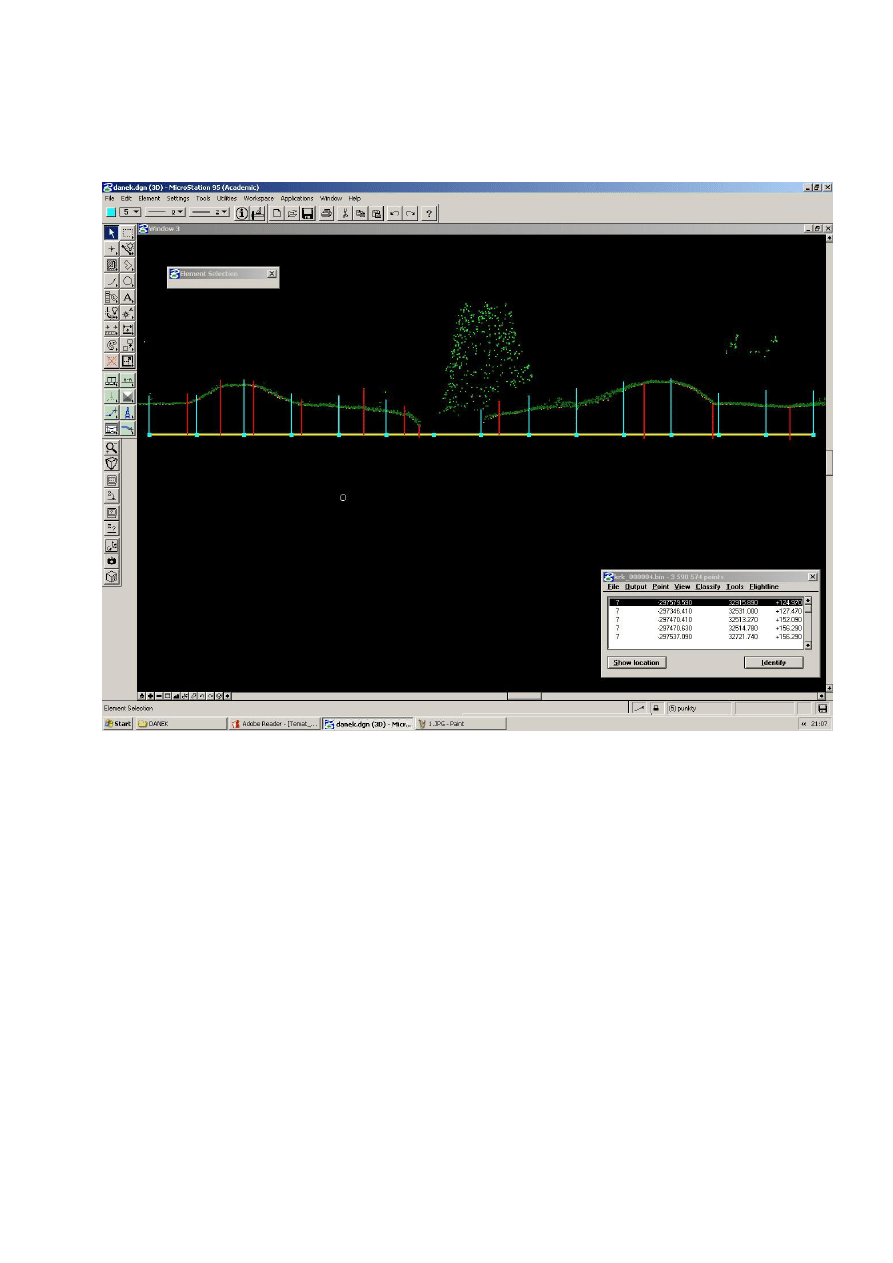

  Narysowano profil wzdłuż omawianej linii i odczytano wysokość poziomu odniesienia (tj

owej żółtej linii): H = 203m



  Odczytano z profilu wysokości punktów stanowiących końce 5-metrowych odcinków

oraz punktów dodatkowych wraz z odległościami od początku linii, które pomogą w
narysowaniu profilu Numerycznego Modelu Terenu (załącznik 1 oraz 2)


Punkty podstawowe



Dodatkowe punkty profilu

Nr punktu  H [m]



Nr punktu

H [m]  D [m]

1

206.24



16

206.33

4.04

2

206.63



17

208.01

7.56

3

208.23



18

208.03

11.03

4

206.4



19

206.13

16.1

5

205.83



20

205.08

26.94

6

205.43



21

203.9

28.46

7

-



22

208.41

52.17

8

204.22



23

206.26

59.36

9

205.58



24

205.85

67.48

10

205.8



25

205.83

22.67

11

207.56



26

205.1

36.91

12

208.54









13

206.21









14

206









15

206.07













  Ostatnim etapem była wektoryzacja krawędzi budynku na rzucie poziomym (załącznik

3)







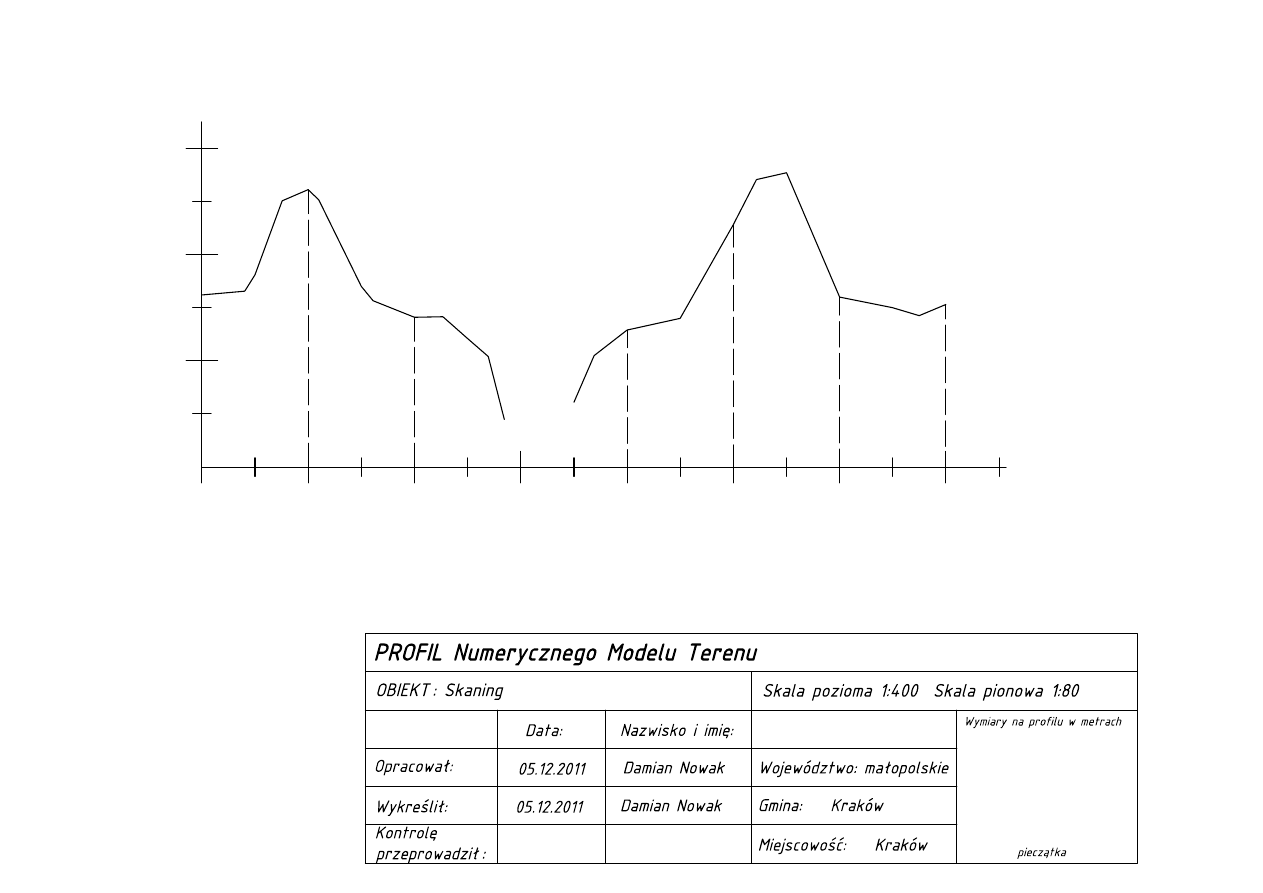

Załącznik nr 1 (profil terenu wykonany przy użyciu Microstation)























203

205

207

209

0

10

20

30

40

50

60

70

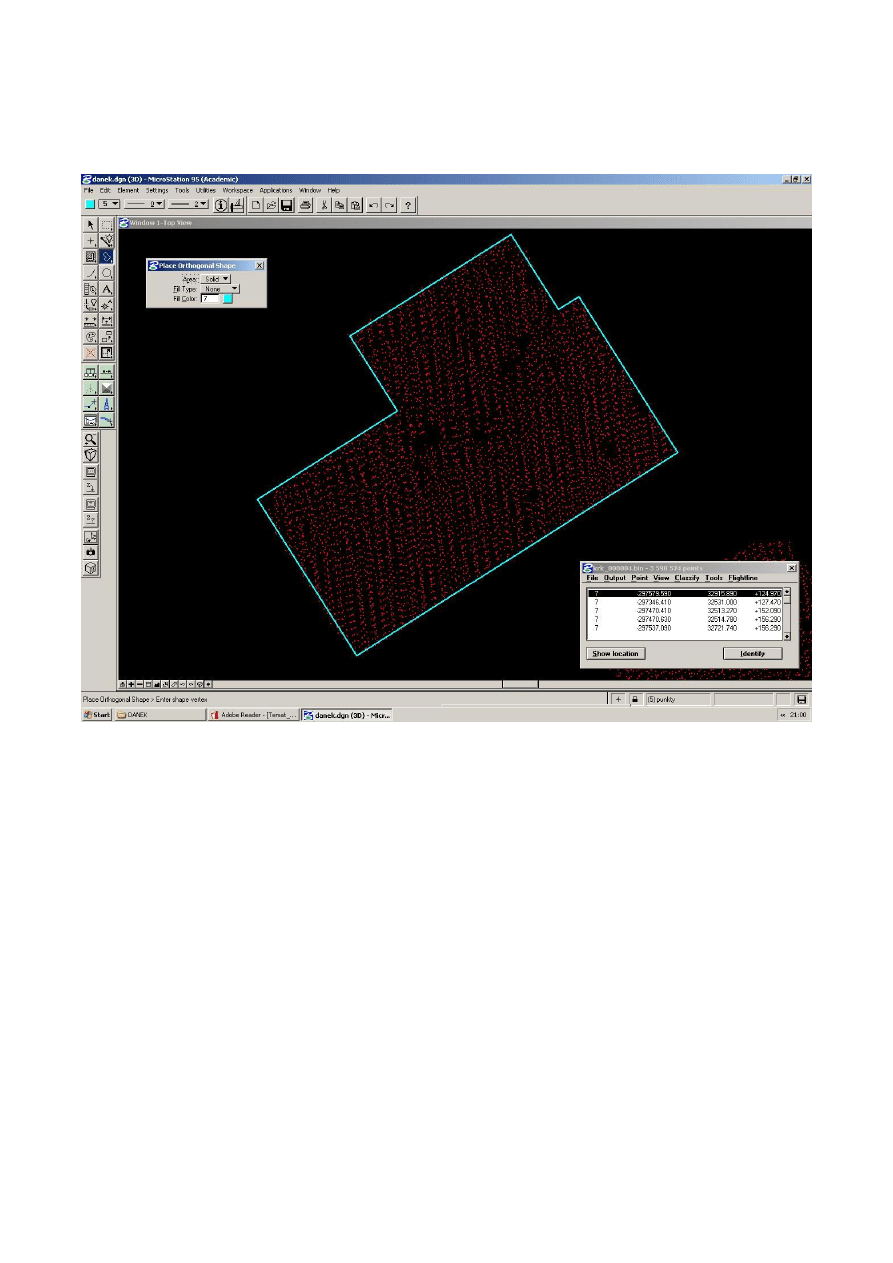

Załącznik nr 3 (Zwektoryzowany budynek)
