DEMONTAŻ - MONTAŻ : WYMIENNIK CIEPLA

DEMONTAŻ - MONTAŻ : WYMIENNIK CIEPLA

DEMONTAŻ - MONTAŻ : WYMIENNIK CIEPLA

DEMONTAŻ - MONTAŻ : WYMIENNIK CIEPLA

BVA AM6

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : W przypadku podnoszenia pojazdu przy pomocy podnośnika unoszącego nadwozie, wyjąć korek

zbiornika  płynu  LHS  .   Założyć  korek   zbiornika  płynu   LHS  po  postawieniu  pojazdu  na  kołach    (w   zależności  od

wyposażenia).

1. Oprzyrządowanie

1. Oprzyrządowanie

1. Oprzyrządowanie

1. Oprzyrządowanie

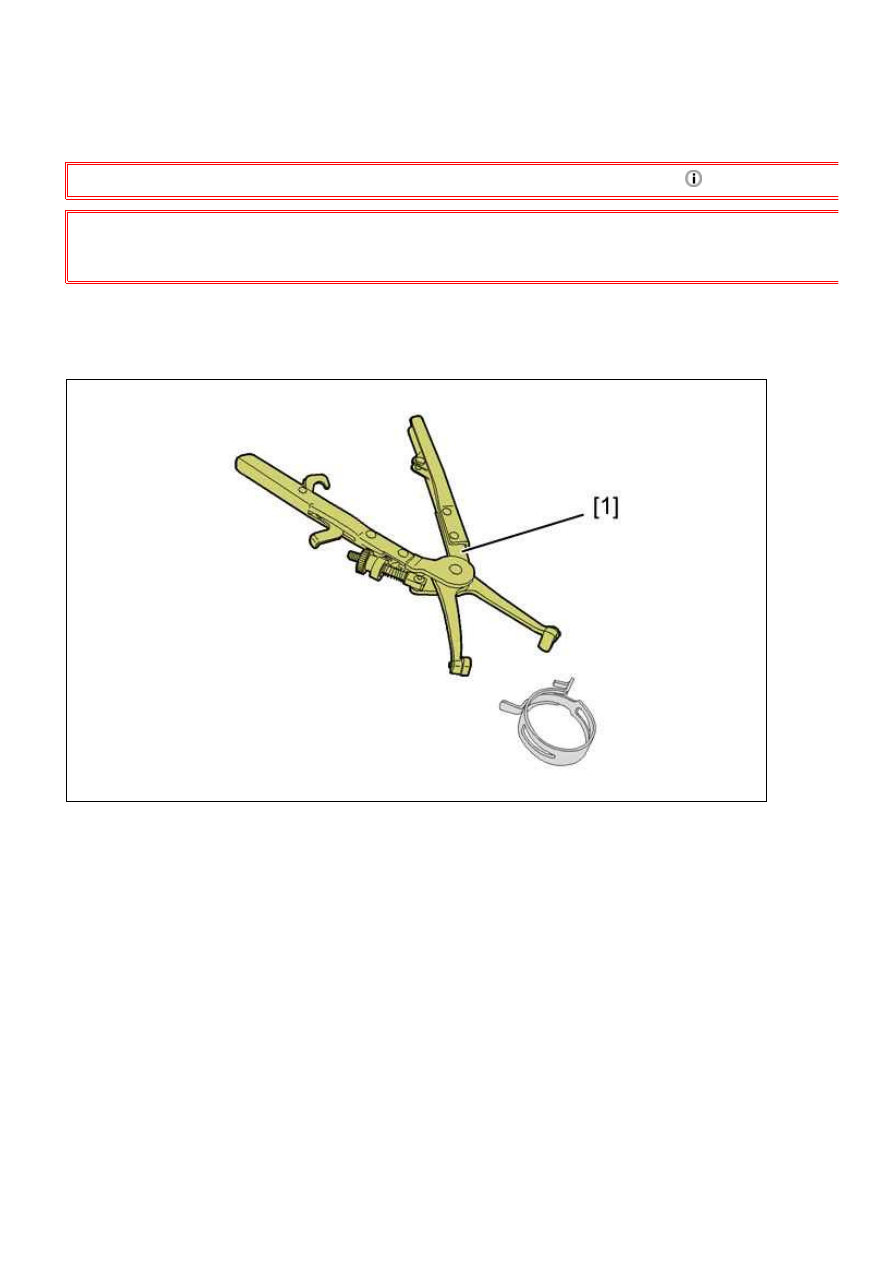

Rysunek : E5AP2Y2D

[1] szczypce do opasek elastycznych przewodów giętkich układu chłodzenia 9029-T.

407 - B2CG014ZP0 - Demontaż - Montaż : wymiennik ciepla

http://127.0.0.1:6090/affiche.do?ref=B2CG014ZP0&refaff=B2CG014...

1 z 4

2015-03-28 02:05

background image

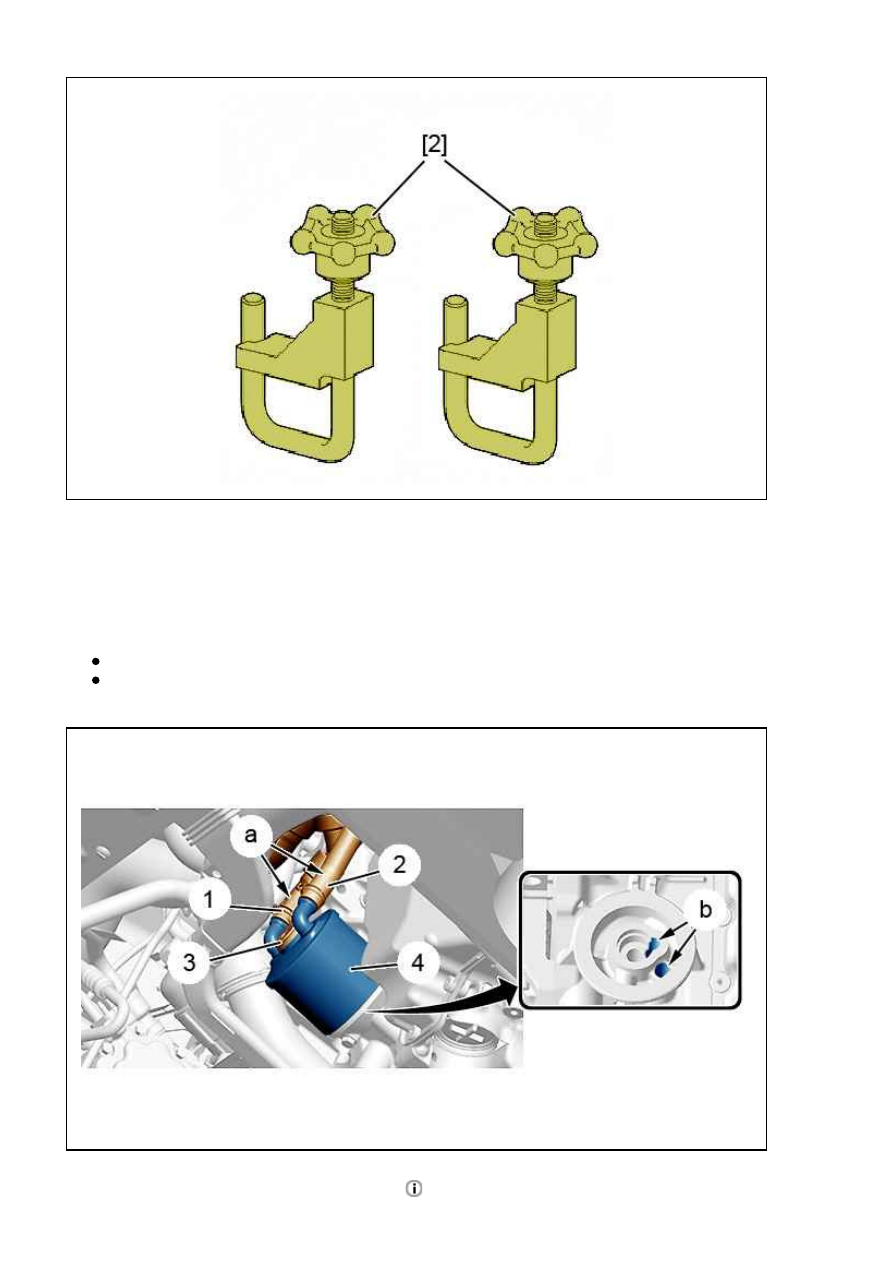

Rysunek : E5AP2YSD

[ 2] komplet dwóch zacisków do przewodów giętkich 4153-T.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Ustawić pojazd na podnośniku pomostowym.

Odłączyć akumulator .

Zdemontować :

Osłonę pod silnikiem

Sonda lambda (Silnik ES9 )

Rysunek : B2CP4NRD

Spuścić olej z automatycznej skrzyni biegów

Spuścić olej z automatycznej skrzyni biegów

Spuścić olej z automatycznej skrzyni biegów

Spuścić olej z automatycznej skrzyni biegów

   .

407 - B2CG014ZP0 - Demontaż - Montaż : wymiennik ciepla

http://127.0.0.1:6090/affiche.do?ref=B2CG014ZP0&refaff=B2CG014...

2 z 4

2015-03-28 02:05

background image

Zacisnąć przewody giętkie ( 1) i (2)  (w " a") ; Przy pomocy przyrządów [2].

Odłączyć przewody giętkie (1) i (2) ; Za pomocą narzędzia [1] (W zależności od wersji ).

Zdemontować :

Śruba (3)

Wymiennik ciepła (4)

UWAGA

UWAGA

UWAGA

UWAGA : Umieścić pojemnik pod wymiennikiem ciepła (ryzyko wycieku oleju).

UWAGA

UWAGA

UWAGA

UWAGA : Zamontować korki ochronne w " b" i na wymienniku ciepła (4).

3. Montaż

3. Montaż

3. Montaż

3. Montaż

UWAGA

UWAGA

UWAGA

UWAGA :

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

   .

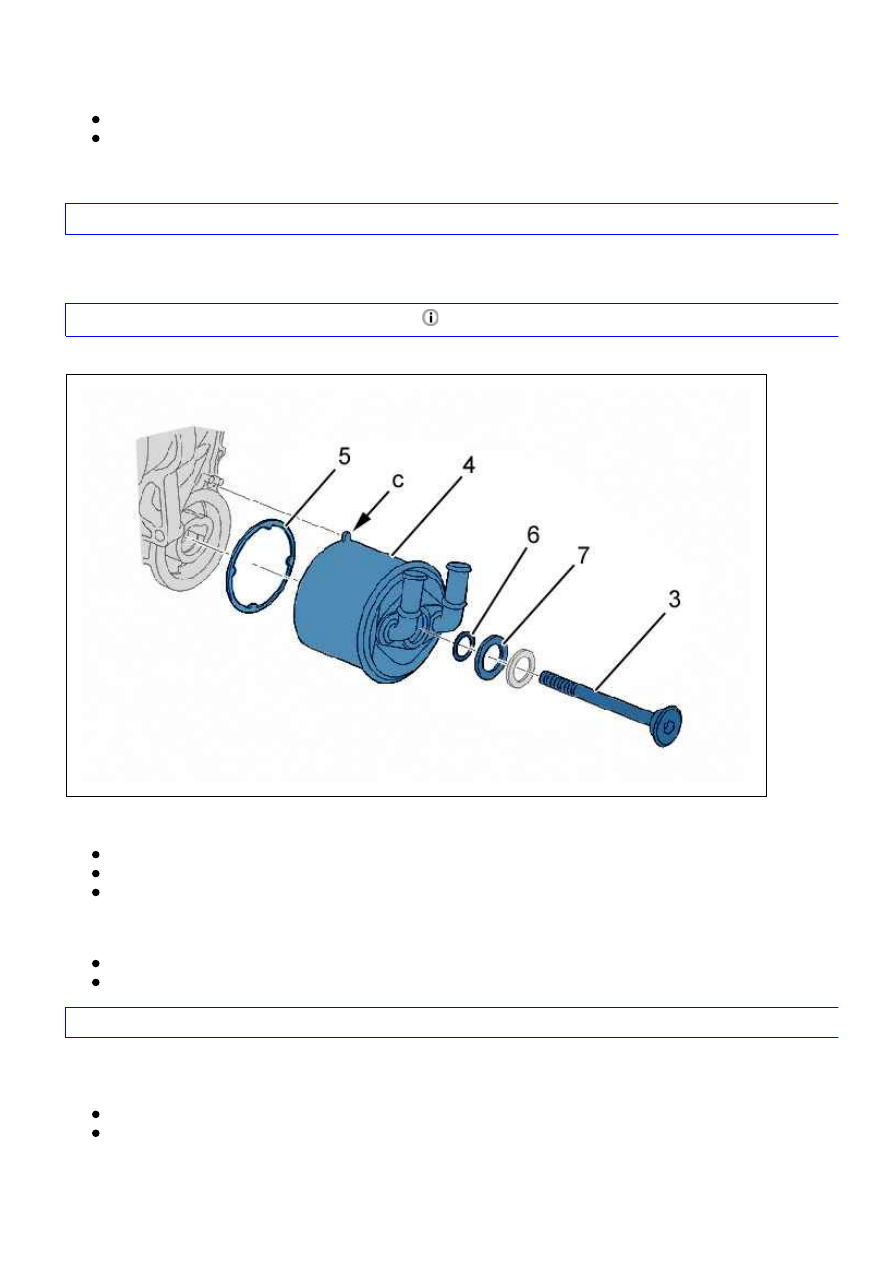

Rysunek : B2CP47KD

Wymienić :

Okrągły pierścień uszczelniający (5)

Okrągły pierścień uszczelniający (6)

Podkładkę uszczelniającą ( 7)

Zdemontować zaślepki ochronne.

Zamontować :

Wymiennik ciepła (4)

Śruba (3)

UWAGA

UWAGA

UWAGA

UWAGA : Umieścić występ wymiennika ciepła " c" pomiędzy 2-ma wycięciami obudowy automatycznej skrzyni biegów.

Podłączyć przewody giętkie ( 1) i (2) ; Za pomocą narzędzia [1] (W zależności od wersji ).

Usunąć przyrządy [2].

Zamontować :

Sonda lambda (Silnik ES9 )

Osłonę pod silnikiem

Podłączyć akumulator.

407 - B2CG014ZP0 - Demontaż - Montaż : wymiennik ciepla

http://127.0.0.1:6090/affiche.do?ref=B2CG014ZP0&refaff=B2CG014...

3 z 4

2015-03-28 02:05

background image

UWAGA

UWAGA

UWAGA

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Przeprowadzić napełnianie, odpowietrzanie i uzupełnienie do poziomu płynu w układzie chłodzenia.

Sprawdzić poziom oleju w automatycznej skrzyni biegów

Sprawdzić poziom oleju w automatycznej skrzyni biegów

Sprawdzić poziom oleju w automatycznej skrzyni biegów

Sprawdzić poziom oleju w automatycznej skrzyni biegów

   .

Zaktualizować licznik zużycia oleju  (postępować zgodnie z procedurą przyrządu diagnostycznego).
