B1KG0RK1 Demontaż-montaż : Filtr cząstek stałych

1. Opakowanie
UWAGA : Należy bezwzględnie przestrzegać warunków technicznych opisanych dla danej gamy .
PILNE : Nie wyrzucać opakowania filtra cząstek stałych, dostarczonego przez dyrekcję części zamiennych : Użyć
opakowania do odesłania wymienionej części.

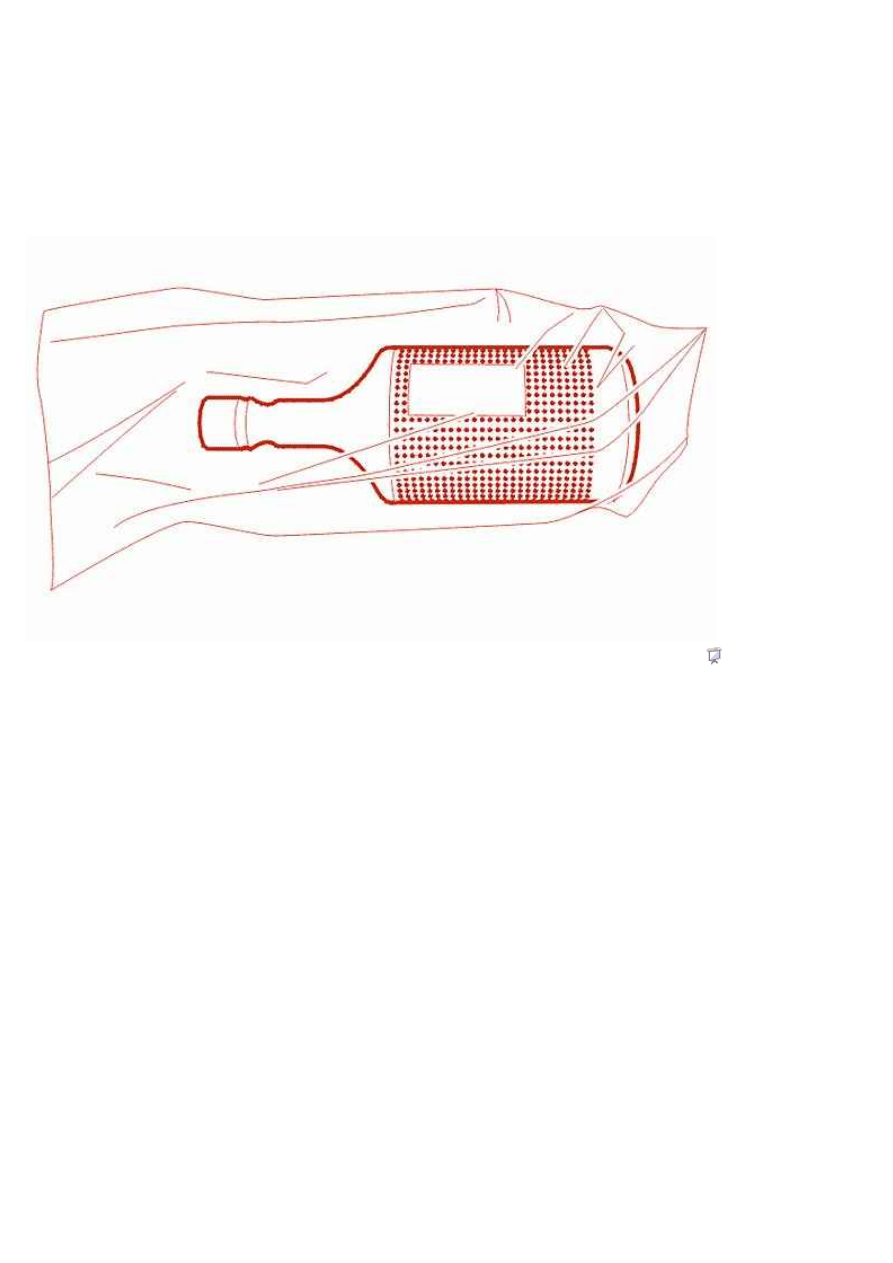

Rysunek : b1jk04xd

Założyć korki i zatyczki z nowego filtra cząstek stałych na końce i otwory zużytego filtra.
Włożyć zużyty filtr cząstek stałych do opakowania po nowym filtrze.
Umieścić wszystko w opakowaniu oryginalnym.
Zwrócić część do centrum regeneracji.
2. Demontaż
Ustawić pojazd na podnośniku.
UWAGA : Poczekać 1 godzin ( minimum) : Przed każdą naprawą układu wydechowego .
Podnieść pojazd.
UWAGA : Wymiana fap na DW10BTED4 nie wymaga uprzedniego demontażu zespołu katalizatora/ fap.

Rysunek : b1kk03fd

Odłączyć : Przewód (1) tylnego gniazda pomiaru ciśnienia.
Zdemontować :

•

Opaskę układu wydechowego (2)

•

4 śruby i nakrętki (3) kołnierza

Odłączyć filtr cząstek stałych (5) od katalizatora (4).
Zdemontować uszczelkę (/).
3. Montaż
PILNE : Przestrzegać warunków montażu.
Oczyścić powierzchnie styku uszczelki .
Wymieniać systematycznie : Uszczelka kołnierza .
UWAGA : Podczas montażu uszczelki , sprawdzić ustawienie filtra cząstek stałych w stosunku do katalizatora .

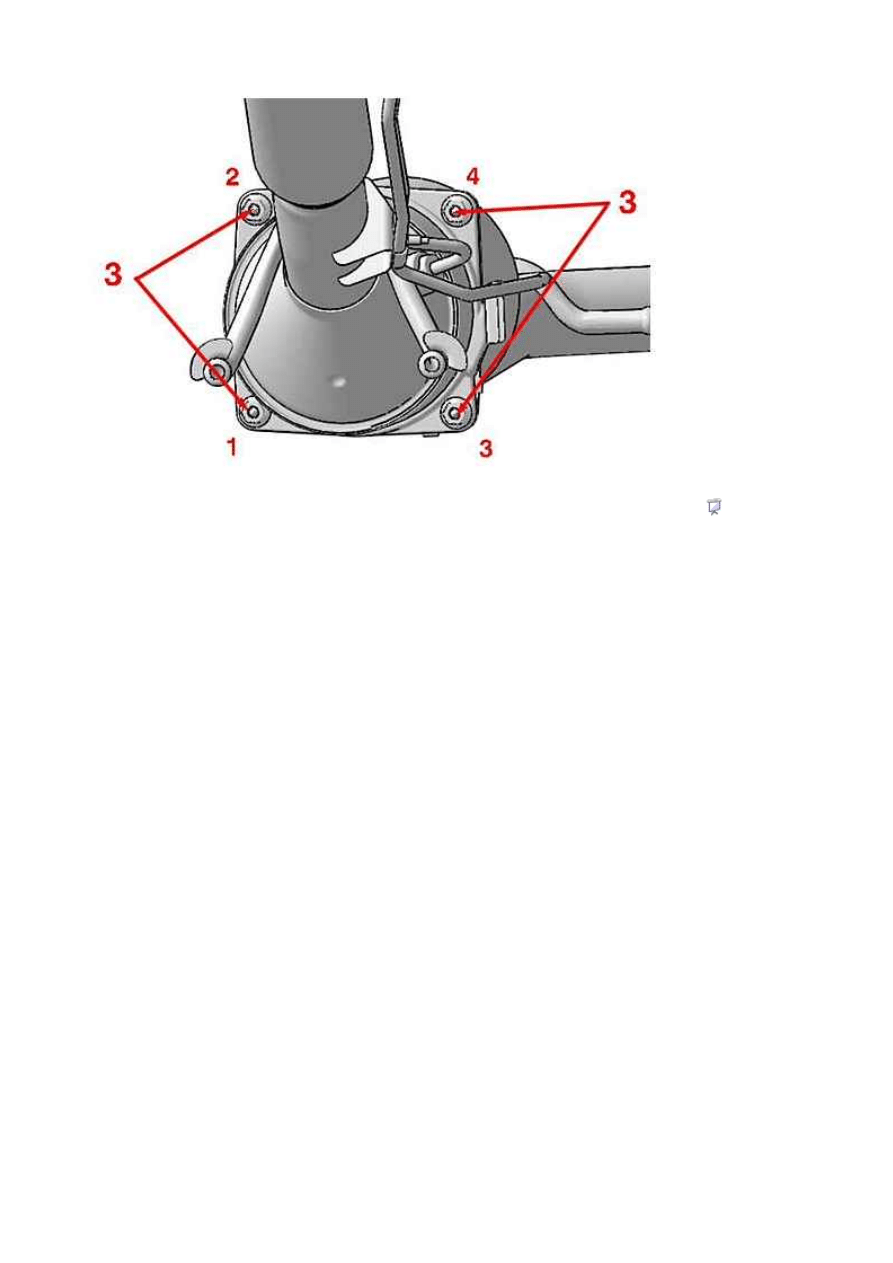

Rysunek : b1kk03gd

Założyć śruby i nakrętki (3), bez dokręcania.
Ustawić w linii obejmę filtra cząstek z obejmą katalizatora.
Dokręcić nakrętki we wskazanej kolejności : Od 1 do 4.
PILNE : Wymieniać systematycznie : Opaskę układu wydechowego (2).
Kontynuować operacje montażu w kolejności odwrotnej do demontażu.
Wypełnić zbiornik dodatku.
Postawić pojazd na ziemi.
4. Momenty dokręcania

Oznaczenie    Oznaczenie

daNm

(1)

Przewód podciśnieniowy (Tył )    3.4 ± 0.5

(2)

Opaska układu wydechowego    2.5 ± 0.4

(3)

Nakrętki kołnierza

3.4 ± 0.5
