DEMONTAŻ-MONTAŻ : ELEKTROZAWÓR STEROWANIA WYDAJNOŚCIĄ WYMIENNIKA

DEMONTAŻ-MONTAŻ : ELEKTROZAWÓR STEROWANIA WYDAJNOŚCIĄ WYMIENNIKA

DEMONTAŻ-MONTAŻ : ELEKTROZAWÓR STEROWANIA WYDAJNOŚCIĄ WYMIENNIKA

DEMONTAŻ-MONTAŻ : ELEKTROZAWÓR STEROWANIA WYDAJNOŚCIĄ WYMIENNIKA

BVA AL4

1. Demontaż

1. Demontaż

1. Demontaż

1. Demontaż

UWAGA

UWAGA

UWAGA

UWAGA : Nie opróżniać skrzyni biegów.

Odłączyć akumulator .

Zdemontować :

Moduł filtra powietrza (/)

Tuleję powietrza (/)

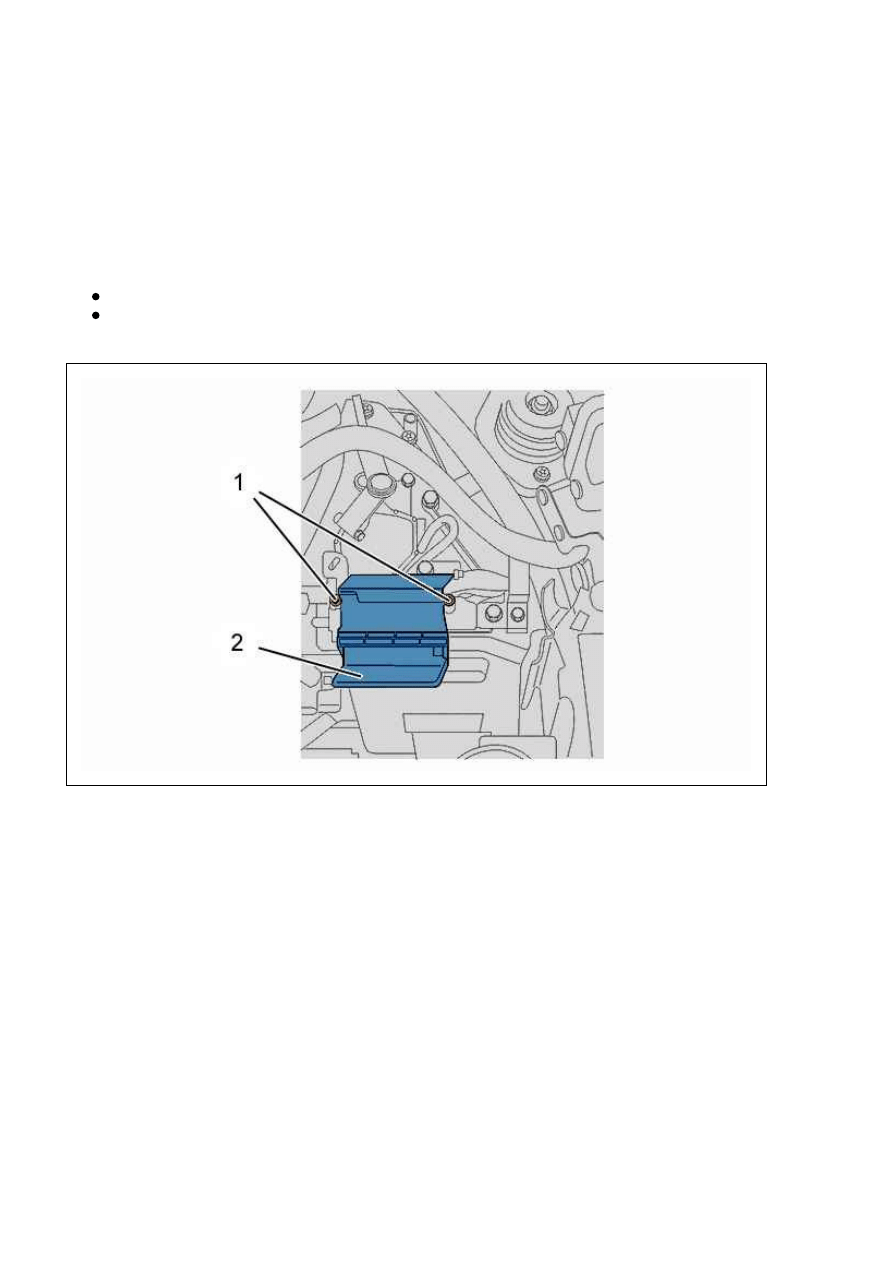

Rysunek : B2CKUCCD

Zdemontować 2 śruby (1) (Mocowanie złącza modułowego na skrzyni biegów ).

Odłączyć złącze modułowe (2).

407 - B2CGA1K1 - Demontaż-montaż : Elektrozawór sterowania wyda...

http://127.0.0.1:6090/affiche.do?ref=B2CGA1K1&refaff=B2CGA1K1...

1 z 2

2015-03-28 02:16

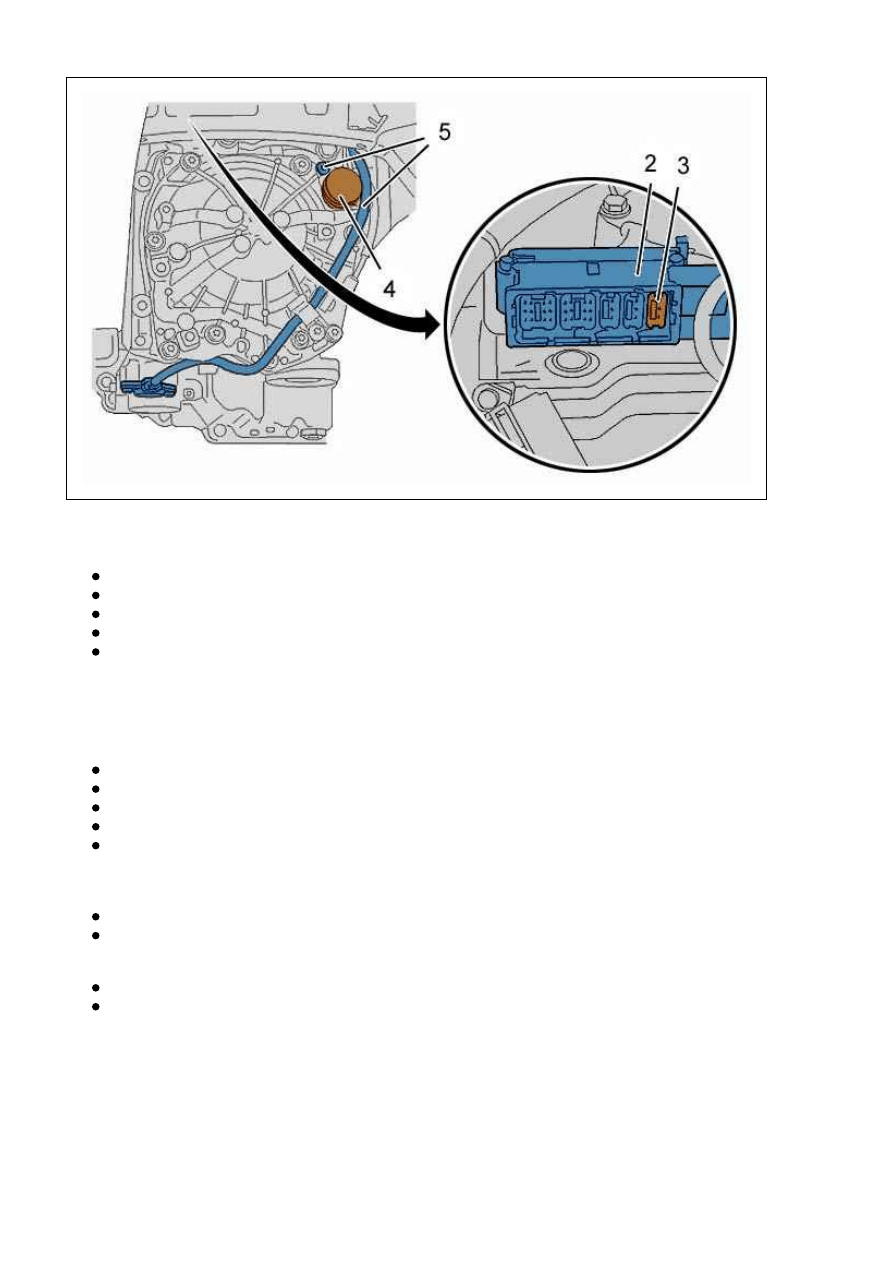

Rysunek : B2CKUCFD

Wyjąć złącze 3 ścieżkowe niebieskie (3) ze złącza modułowego (2).

Zdemontować :

Przednie lewe koło

Lewe przednie nadkole

Wiązka elektrozaworu sterowania wydatkiem wymiennika (4)

2 śruby (5)

Elektrozawór sterowania wydajnością wymiennika (4)

2. Montaż

2. Montaż

2. Montaż

2. Montaż

Wymienić dwa okrągłe pierścienie uszczelniające elektrozaworu sterowania wydatkiem wymiennika (4).

Zamontować :

Elektrozawór sterowania wydajnością wymiennika (4)

2 śruby (5) (Dokręcania na 1.0 danm)

Wiązka elektrozaworu sterowania wydatkiem wymiennika (4)

Złącze 3 ścieżkowe niebieskie (3) w złączu modułowym (2)

2 śruby (1) (Dokręcania na 1.0 danm)

Podłączyć złącze modułowe (2).

Zamontować :

Moduł filtra powietrza (/)

Tuleję powietrza (/)

Zamontować :

Lewe przednie nadkole

Przednie lewe koło (Dokręcania na 10.0 danm)

Podłączyć akumulator.
