C5 (X7) B3FG0128P0 1 01 03 2010 Demontaż Montaż Zacisk przedniego hamulca (Montaż TEVES)

background image

DEMONTAŻ - MONTAŻ : ZACISK PRZEDNIEGO HAMULCA (MONTAŻ TEVES)

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

przyrząd

Oznaczenie

Oznaczenie

Rysunek : E5AG038T

[FACOM D60A] Szczypce

2. Demontaż

Odblokować : Śruby kół przednich.
Podnieść i ustalić samochód tak, aby przednie koła wisiały w powietrzu.
Zdemontować :

Śruby kół przednich
Przednie koła

background image

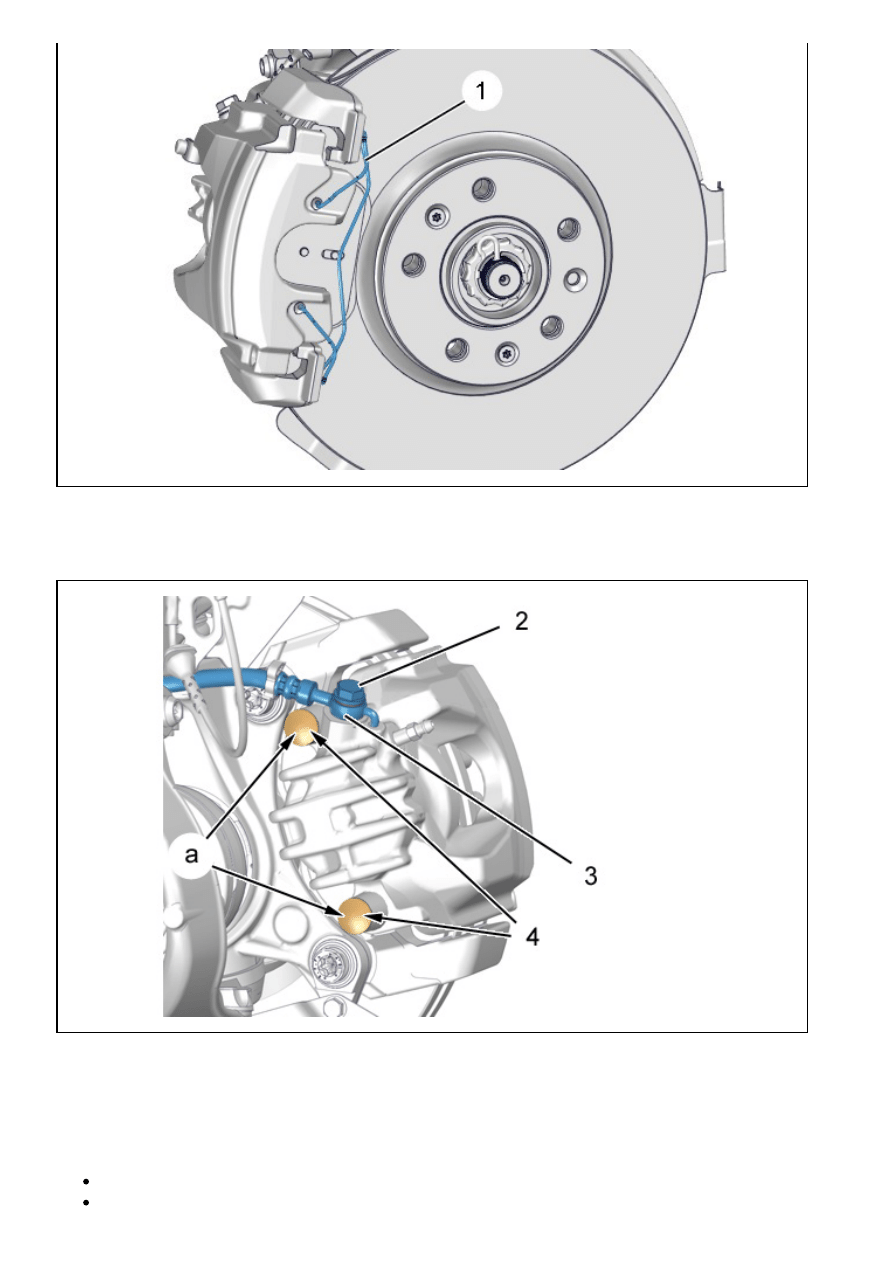

Rysunek : B3FM085D

Zdemontować sprężynę (1).

Rysunek : B3FG0ZTD

Rozłączyć - Rozłączyć : Przewody wskażników zużycia klocków hamulcowych.
Zdemontować śruby (2) (Wziąć pod uwagę możliwość wypływania płynu hamulcowego).
Odsunąć : Przewód hydrauliczny (3).
Zaślepić otwory elementów hydraulicznych.
Zdemontować :

zaślepki ( w "a")
śruby (4)

background image

UWAGA : Uważać, aby nie skręcić giętkiego przewodu hamulcowego .

Zdemontować :

Zacisk hamulca
Klocki hamulcowe

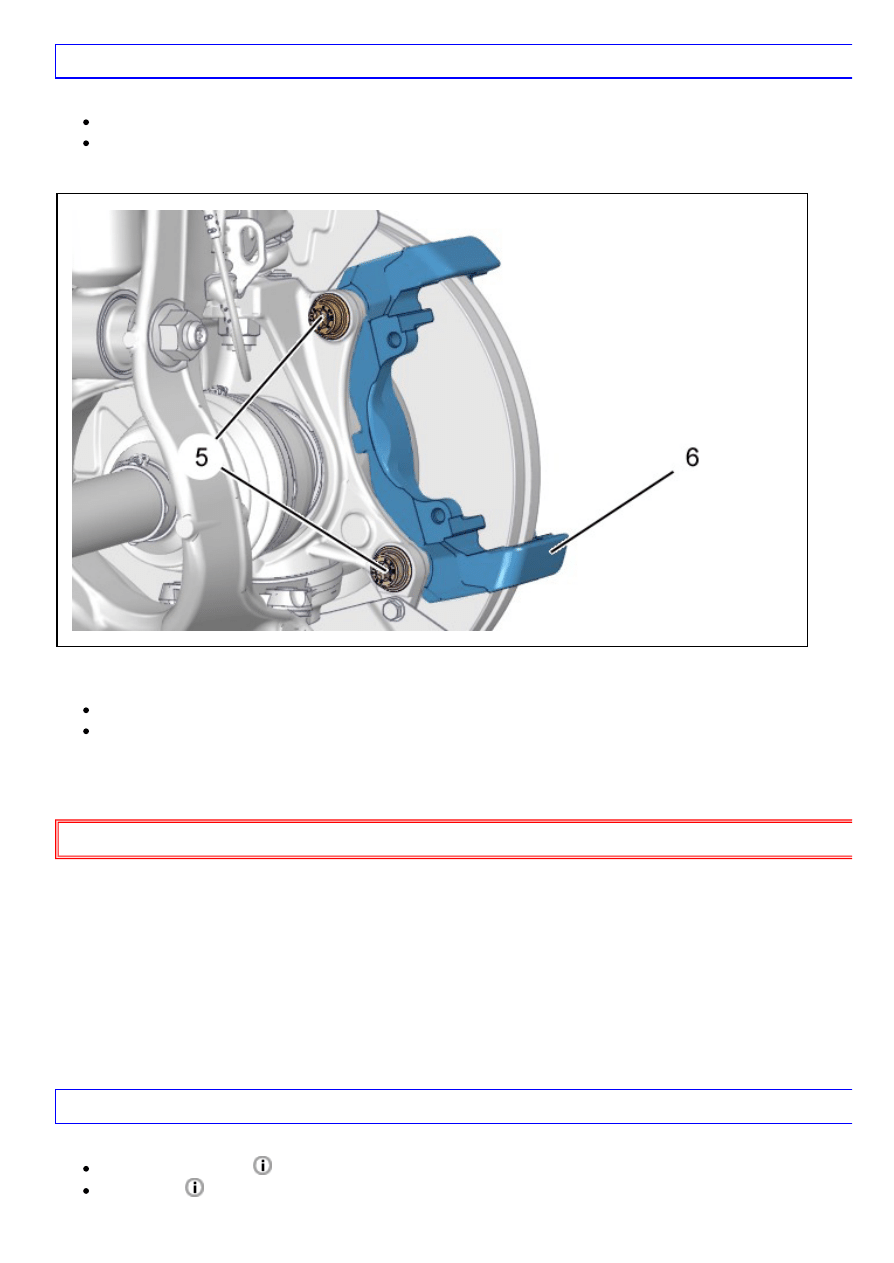

Rysunek : B3FG0ZWD

Zdemontować :

śruby (5)
Wspornik zacisku hamulca (6)

3. Oczyszczenie

OBOWIAZKOWE : Nie używać sprężonego powietrza do czyszczenia hamulców.

3.1. 1-sza możliwość

Oczyścić tarczę i zacisk hamulca ; Za pomocą zalecanego środka czyszczącego do hamulców.
Pozostawić do ocieknięcia i wysuszenia.
Wytrzeć tarczę i zacisk hamulca ; Wytrzeć czystą szmatką.

3.2. Druga możliwość

Użyć odkurzacza homologowanego przez producenta .

4. Montaż

UWAGA : Przestrzegać momentów dokręcania.

Momenty dokręcania :

Układ hamulcowy
kół (koła)

background image

Sprawdzić wzrokowo :

Szczelność wokół tłoczka zacisku hamulca
Dobry stan i doskonałe dopasowanie osłon mieszkowych

Zużycie tarcz hamulcowych

Wymienić uszkodzone części.

UWAGA : Na okładzinach klocków hamulcowych niedopuszczalne są żadne ślady smaru, oleju i innych środków
smarnych.

Wepchnąć tłoczek zacisku hamulca ; Za pomocą narzędzia [FACOM D60A] (Włożyć wkładkę między narzędzie
[FACOM D60A] a klocek celem maksymalnego wepchnięcia tloczka).

UWAGA : Wziąć pod uwagę możliwość wypływania płynu hamulcowego.

UWAGA : Przy każdym demontażu wymieniać systematycznie śruby (5) ; Oczyścić gwinty śrub (5).

Zamontować :

Wspornik zacisku hamulca (6)
śruby (5) (nowe)
Klocki hamulcowe
Zacisk hamulca
śruby (4)
zaślepki ( w "a")

Zdemontować zaślepki otworów urządzeń hydraulicznych.
Umieścić na miejscu : Przewód hydrauliczny (3).
Zamontować :

Śrubę (2)
Sprężynę (1)

Zamocować - Podłączyć : Przewody wskażników zużycia klocków hamulcowych.
Sprawdzić wzrokowo przebieg oraz stan przewodów giętkich i przewodów hamulcowych.

Napełnić i odpowietrzyć układ hamulcowy

.

Zamontować :

Przednie koła
Śruby kół przednich
Pojazd na kołach

Dokręcić śruby przednich kół .
