Mateusz Zając











Planowanie transportu ładunków
342[02].Z2.01











Poradnik dla ucznia




















Wydawca

Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy
Radom 2007





















background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





Recenzenci:
dr inż. Stanisław Kwaśniowski

dr inż. Marek Młyńczak



Opracowanie redakcyjne:

dr inż. Mateusz Zając





Konsultacja:

mgr inż. Halina Bielecka













Poradnik  stanowi  obudowę  dydaktyczną  programu  jednostki  modułowej  342[03].Z2.01
„Planowanie  transportu  ładunków”,  zawartego  w  modułowym  programie  nauczania  dla
zawodu technik eksploatacji portów i terminali.




























Wydawca

Instytut Technologii Eksploatacji – Państwowy Instytut Badawczy, Radom 2007

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”







SPIS TREŚCI





1.



Wprowadzenie

2.



Wymagania wstępne

3.



Cele kształcenia

4.



Materiał nauczania

4.1.



Gałęzie transportowe w łańcuchu transportowym

4.1.1.



Materiał nauczania

4.1.2.



Pytania sprawdzające

11

4.1.3.



Ć

wiczenia

11

4.1.4.



Sprawdzian postępów

12

4.2.



Reguły planowania punku ładunkowego

13

4.2.1.



Materiał nauczania

13

4.2.2.



Pytania sprawdzające

17

4.2.3.



Ć

wiczenia

17

4.2.4.



Sprawdzian postępów

18

4.3.



Podstawy niezawodności systemów transportowych

19

4.3.1.



Materiał nauczania

19

4.3.2.



Pytania sprawdzające

21

4.3.3.



Ć

wiczenia

22

4.3.4.



Sprawdzian postępów

23

4.4.



Oceny systemów transportowych

24

4.4.1.



Materiał nauczania

24

4.4.2.



Pytania sprawdzające

26

4.4.3.



Ć

wiczenia

26

4.4.4.



Sprawdzian postępów

27

5.



Sprawdzian osiągnięć

28

6.



Literatura

32




background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





1. WPROWADZENIE







Poradnik  będzie  Ci  pomocny  w  przyswajaniu  wiedzy  na  temat  planowania  systemów

transportu ładunków.

Poradnik ten zawiera:



wymagania  wstępne,  czyli  wykaz  niezbędnych  umiejętności,  które  powinieneś  mieć
opanowane, aby przystąpić do realizacji programu jednostki modułowej,



cele kształcenia programu jednostki modułowej,



materiał  nauczania,  który  umożliwia  samodzielne  przygotowanie  się do wykonania
ć

wiczeń i zaliczenia sprawdzianów. Obejmuje on również ćwiczenia, które zawierają:



wskazówki  potrzebne  do  realizacji  ćwiczenia.  Jeżeli  masz  trudności  ze
zrozumieniem  tematu  lub  ćwiczenia,  to  poproś  nauczyciela  o  wyjaśnienie
i ewentualne sprawdzenie, czy dobrze wykonujesz daną czynność,



pytania sprawdzające wiedzę potrzebną do wykonania ćwiczenia,



sprawdzian postępów,



zestaw  zadań  testowych  sprawdzających  Twoje  opanowanie  wiedzy  i  umiejętności
z zakresu  całej  jednostki.  Zaliczenie  tego  testu  jest  dowodem  osiągnięcia  umiejętności
określonych w programie jednostki modułowej.
Jednostka  modułowa  „Planowanie  transportu  ładunków”,  której  treści  teraz  poznasz,

jest jednym  z  elementów  koniecznych  do  prowadzenia  działalności  przedsiębiorstwa
transportowo-spedycyjnego.

Materiał nauczania jednostki modułowej jest bardzo obszerny, dlatego też, aby opanować

kompleksowo  zalecany  materiał  nauczania  i  wykonać  niektóre  ćwiczenia,  powinieneś
skorzystać z wielu dodatkowych źródeł informacji wskazanych w bibliografii.























Schemat układu jednostek modułowych



Moduł 342[03].Z2

Transport bliski w portach i terminalach



 342[02].Z2.01

Planowanie transportu

ładunków

342[02].Z2.02

Eksploatacja urządzeń

przeładunkowych

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





2. WYMAGANIA WSTĘPNE





Przystępując do realizacji programu jednostki modułowej powinieneś umieć:



scharakteryzować dostępność transportową portów terminali,



scharakteryzować systemy zarządzania portami i terminalami,



scharakteryzować elementy procesu transportowego,



przeanalizować usługi w portach i terminalach,



klasyfikować magazyny oraz ich wyposażenie,



obliczać koszty przeładunku, operacji magazynowych i obsługi podróżnych,



stosować przepisy prawa dotyczące pracy portów i terminali oraz składowania ładunków,



organizować  obsługę  samochodów,  wagonów  kolejowych,  statków  morskich,  żeglugi
ś

ródlądowej oraz statków powietrznych w portach i terminalach,



określić budowę środków transportu oraz ich parametry techniczno-eksploatacyjne,



dobrać  technologie  składowania,  przeładunku  i  przewozu  wybranych  ładunków
masowych i drobnicowych,



sporządzić  plany  ładunkowe:  statku  morskiego,  samochodu  ciężarowego,  wagonu
kolejowego,



dokonać  podstawowych  obliczeń  techniczno-technologicznych  ciągów  ładunkowych
(zdolność przeładunkowa, liczba urządzeń przeładunkowych),



scharakteryzować obsługę przeładunkową statków, wagonów i samochodów.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





3. CELE KSZTAŁCENIA





W wyniku realizacji programu jednostki modułowej powinieneś umieć:



sklasyfikować systemy transportowe,



określić niezawodność systemów transportowych,



zaplanować systemy transportowe ładunków w portach i terminalach,



sklasyfikować  urządzenia  stosowane  w  transporcie  bliskim  w  portach  i terminalach
oraz w magazynach,



rozróżnić urządzenia transportu bliskiego stosowane w portach i terminalach, ze względu
na ich przeznaczenie i rozwiązania konstrukcyjne,



scharakteryzować zasady doboru i eksploatacji urządzeń transportu bliskiego,



dobrać  środki  transportu  i  urządzenia  transportu  bliskiego  w  celu  realizacji  określonego
zadania transportowego,



zorganizować  prace  ładunkowe  w  portach  i  terminalach  z wykorzystaniem  urządzeń
transportu bliskiego.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





4.  MATERIAŁ NAUCZANIA







4.1.



Gałęzie transportowe w łańcuchu transportowym



4.1.1.  Materiał nauczania





Transport możemy sklasyfikować wg różnych kryteriów użytkowych i funkcjonalnych.
Niektóre klasyfikacje przedstawia rysunku 1.





Rys. 1. Systematyka środków transportu według rodzajów transportu [4, s. 12]



System  transportowy  składa  się  z  infrastruktury  transportowej,  środków  transportu  oraz

systemu  organizacji  i  zarządzania  środkami  transportu.  Proces  transportowy  to  zespół
czynności  występujących  po  sobie  związany  z  przemieszczaniem  ładunku  od  nadawcy
do odbiorcy. Proces transportowy można podzielić na kilka faz:



faza przygotowania ładunku,



faza organizacji procesu transportowego,



faza fizycznego przemieszczania,



faza obsługi finansowej procesu,



faza analizy ekonomicznej procesu.
Udziały procentowe w rynku przewozów towarowych w 2000 r w piętnastce krajów Unii

Europejskiej kształtowały się następująco:



transport drogowy – 44%,



ż

egluga przybrzeżna – 41%,



koleje – 8%,



ż

egluga śródlądowa – 4%,



reszta – 3%.
Jeżeli  będzie  się  rozpatrywać  tylko  transport  drogowy,  kolejowy  i  żeglugę  śródlądową

to wzajemne proporcje wyniosą:



transport drogowy – 78,57%,



transport kolejowy – 14,28%,



transport śródlądowy – 7,14%.



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





Transport drogowy

Duży  udział  transportu  drogowego  w  ogólnej  masie  przewozowej  sprawia,

ż

e w krajowym  systemie  transportowym  odgrywa  on  wiodącą  rolę.  Wynika  to  głównie

ze specyficznych cech tego transportu, wyrażających się przede wszystkim:



dużą prędkością przewozową,



łatwym przystosowaniem pojazdów samochodowych do różnych postaci ładunków,



łatwością  dostosowania  potencjału  przewozowego  do  zmieniających  się  w  czasie
i przestrzeni zadań przewozowych.
Ciężarowy  transport  samochodowy  nie  jest  jednolity  tak  pod  względem  wyposażenia

w środki  przewozowe,  jak  i  osiąganych  wyników  eksploatacyjnych.  Różnice  są  wyrazem
specyfiki technologicznej świadczonych usług przez poszczególne organizacje transportowe.

Z  uwagi  na  to,  ze  transport  samochodowy  nadal  pozostanie  dominującą  gałęzią

transportu,  wszelkie  usprawnienia  tej  działalności  będą  odgrywać  również  ważną  rolę
w usprawnieniu transportu krajowego i całej gospodarki narodowej.

W  celu  zapewnienia  warunków  sprawnego  zarządzania  wszystkimi  dziedzinami

związanymi

racjonalnym

ś

wiadczeniem

usług

transportowych,

samodzielne

przedsiębiorstwa  transportu  samochodowego  opracowują  właściwe  dla  danych  warunków
struktury  organizacyjne.  Struktury  organizacyjne  przedsiębiorstw  transportowych  mogą
się różnić,  ponieważ  różne  są  wielkości  i  potencjał  przewozowy  tych  przedsiębiorstw,
ich lokalizacja  i  obszar  usługi  transportu,  specjalizacja  technologiczna,  wykonawstwo  usług
transportowych, podział kompetencji i obowiązków itp.

Zadania  przewozu  ładunków  transportem  drogowym  realizuje  ok.  70  tys.  firm

transportowych,  w  tym  16  tys.  uczestniczy  w  transporcie  międzynarodowym.  Są  wśród  nich
duże i małe firmy (w tym 44 % posiada tylko jeden pojazd a 40 % posiada 2 do 4 pojazdów.
Tak  więc  dominują  firmy  małe,  które  nie  mogą  samodzielnie  podejmować  się  poważnych
zadań transportowych. Jest to jedno z zagrożeń dla sektora transportu drogowego wynikające
z  liberalizacji  funkcjonowania  transportu  po  minięciu  okresów  przejściowych  akcesji  Polski
do Unii Europejskiej.



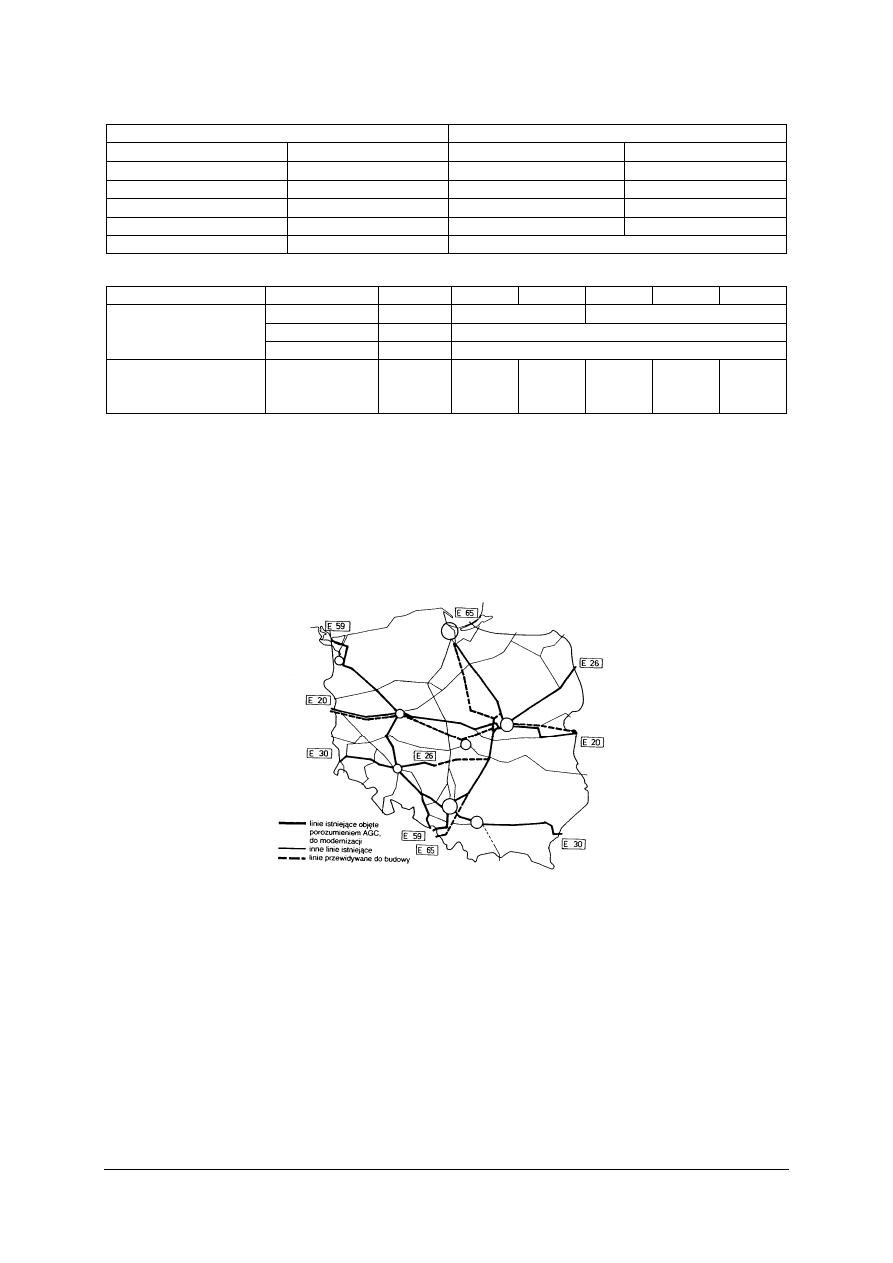

Infrastruktura drogowa

W  Polsce  infrastruktura  drogowa  liczy  370  tys.  km  dróg  w  tym  dróg  utwardzonych  jest

252 tys. km. Tak więc na 100 km

powierzchni kraju przypada 117,0 km dróg w tym 80 km

/100  km

2

  dróg  utwardzonych.  W  krajach  wysoko  uprzemysłowionych  UE  wskaźnik  ten

wynosi 130 km / 100 km

2

. Wzrost liczby pojazdów na drogach oraz natężenia ruchu w wielu

obszarach  Europy  grozi  zjawiskiem  kongestii  (paraliżu  ruchu  drogowego).  Zjawisko
to obserwuje  się  również  w  Polsce.  Poprawę  stanu  rzeczy  można  uzyskać  poprzez  budowę
autostrad,  skrzyżowań  bezkolizyjnych,  obwodnic  wokół  miast  oraz  modernizację  istniejącej
infrastruktury

drogowej,

zwłaszcza

nowoczesne

systemy

sterowania

ruchem

i monitorowania.  W  skali  Europy  rozwój  infrastruktury  drogowej  ujmuje  Umowa
międzynarodowa o głównych drogach ruchu międzynarodowego (AGR).

Transport kolejowy

Drugą co do wielkości przewozów i wykonanej pracy przewozowej gałęzią transportu jest

transport kolejowy (pomijając żeglugę przybrzeżną).

Wynika to głównie z jego cech techniczno-eksploatacyjnych, a zwłaszcza z:



stosunkowo  dobrze  rozwiniętej  sieci  transportowej,  dostosowanej  do  lokalizacji
głównych  rynków  zaopatrzenia  i  zbytu  oraz  ściśle  powiązanej  z  gęstą  siecią  dróg
kołowych punktów ładunkowych różnych gałęzi transportu,

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”







niezawodności  i  regularności  przewozu  dużych  mas  ładunku  dla  materiałochłonnych
przemysłów i wielkomiejskich aglomeracji,



przystosowania  taboru  do  przewozu  różnych  ładunków,  wymagających  swoistych
technologii transportowych



relatywnie  niskich  stawek  przewozowych  przy  dostawach  na  średnie  i  duże  odległości,
ze względu na degresję kosztów jednostkowych w tych relacjach,



niskiego zagrożenia ekologicznego.
W  międzynarodowych  przewozach  kolejowych  ważne  znaczenie  ma  właściwe

oznaczenie przesyłki (wagonu), tj. zgodnie z przepisami, gdyż jakiekolwiek uchybienia w tym
zakresie  mogą  spowodować  np.  błędny  podział  przesyłki,  czy  wydanie  jej  niewłaściwemu
odbiorcy, a więc skutki pociągające za sobą wysokie koszty dodatkowe.

Przy  międzynarodowym  transporcie  kontenerów  transportem  kolejowym  obowiązują

przepisy Europejskiego Towarzystwa Intercontainer, którego członkiem są również PKP S.A.
Zawarcie  umowy  o  przewóz  kontenerów  w  relacji  międzynarodowej  następuje  poprzez
wystawienie  listu  przewozowego  CIM,  w  którym  jako  nabywca  i  odbiorca  występują
przedstawiciele  towarzystwa  Intercontainer  krajów  nadania  i  przeznaczenia  ładunku
w kontenerze.



Infrastruktura kolejowa i jej obciążenie

Transport  kolejowy  odgrywa  niezastąpioną  rolę  w  masowych  przewozach  na  znaczne

odległości. Długość linii kolejowych w Polsce z 27 150 km w 1980 r zmniejszyła się do około
19  600  km.  w  2005  r,  co  daje  wskaźnik  około  6,7  km  /  100  km

2

  pod  tym  względem  nie

odbiegamy  znacznie  od  krajów  Unii  Europejskiej.  Około  12 500  km  linii  kolejowych
w Polsce  jest  zelektryfikowanych,  po  tych  liniach  przewożone  jest  około  90%  ładunków.
Infrastruktura kolejowa i jej rozwój jest przedmiotem zainteresowania krajów UE. Wynikiem
wspólnych ustaleń Ministrów Transportu Krajów Europejskich jest Umowa Międzynarodowa
o  ważniejszych  liniach  kolejowych  (AGC),  oraz  wspólne  plany  na  rzecz  budowy  szybkich
linii  transportowych,  a  także  umowa  o  przystosowaniu  niektórych  linii  kolejowych  do
transportu  kombinowanego  (AGCT).  Szerzej  dokumenty  te  będą  omówione  w dalszej  treści
opracowania.

W  1970  roku  kolej  wykonała  pracę  przewozową  6,3  razy  większą  niż  transport

samochodowy,  w  1980  r  stosunek  ten  wynosił  już  3,0  a  w  1995  r.  był  on  równy  1,2  razy.
W 1998 r po raz pierwszy transport samochodowy wykonał po raz pierwszy większą pracę niż
transport  kolejowy.  Zmiana  ta  wynika  nie  z  przejęcia  ładunków  z  kolei  przez  transport
drogowy  lecz  ze  zmiany  struktury  przewożonych  ładunków.  Zmalały  przewozy  ładunków
masowych:  węgla,  rudy,  a  wzrosły  wyrobów  przetworzonych;  art.  spożywcze,  drobnica,
materiały przetworzone.

Klasyfikacja linii kolejowych

Linie  kolejowe  są  klasyfikowane  ze  względu  na  natężenie  przewozów  (tabela  1)

oraz dopuszczalne naciski zestawów kołowych na tor (tabela 2)

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





Tabela 1. Ustalone w PKP kategorie linii i torów kolejowych, opracowanie własne na podstawie [3]



Kategorie

Kryteria kwalifikujące

Linii

Torów

T [min t brutto/rok]

V [km/h]

Magistralne

 25

 120

Pierwszorzędne

10 do 25

80 do 120

Drugorzędne

3 do 10

60 do 80

Znaczenia miejscowego

 3

 60



Pozostałe tory



Tabela 2. Dopuszczalne obciążenie linii kolejowych, opracowanie własne na podstawie [3]

Klasa linii

Wagony

B1

B2

C2

C3

C4

Dopuszczalne
obciążenie  na  metr  toru
[kN]

tow.

160

180

200

160

180

SS



160

Dopuszczalne
obciążenie  osi  wagonu
[kN]



48

50

64

64

72

80



Występują również ograniczenia w zakresie obciążenia na długości 1mb toru.
Główne  szlaki  międzynarodowe  kolejowe  zawiera  Umowa  europejska  o  głównych

międzynarodowych  liniach  kolejowych  (AGC)  z  dnia  31.05.  1985  r.  ratyfikowana  przez
Polskę  Dz.  U.  Nr  42  z  dnia  3  lipca  1989  r.  Ważniejsze  postanowienia.  Umowa  wyróżnia
magistrale kolejowe – klasa A oraz linie połączeniowe – klasa B

Oznaczenia  linii  :  duża  litera  E  oraz  dwu  lub  trzy  cyfrowy  numer,  przez  Polskę

przebiegają  linie  E-  59,  E-  65,  E-  20,  E-  30.  Przebieg  linii  kolejowych  (korytarzy
transportowych) przez terytorium Polski przedstawia rysunek 2.



Rys. 2. Sieć dróg AGCT w Polsce [3, s. 8]



Transport lotniczy

Transport  lotniczy,  mimo  ze  w  niewielkim  tylko  stopniu  uczestniczy  w  ogólnej  masie

przewozów, odgrywa ważną rolę w krajowym systemie transportowym.

Transport  lotniczy  służy  głównie  do  przemieszczania  ładunków  wymagających  szybkiej

dostawy,  takich  jak  cenne  towary  szybko  psujące  się,  lekarstwa,  części  zamienne
dla kosztownych  maszyn  i  urządzeń  uległych  awariom.  Ponadto  transportem  lotniczym
przewozi  się  ładunki  o  dużej  wartości,  a  więc  dzieła  sztuki,  kosztowności,  biżuterię
itp. Struktura ładunków przewożonych transportem lotniczym wynika z cech tego transportu,
tj.  dużej  prędkości  technicznej  oraz  większego  bezpieczeństwa  przewozu  w  porównaniu
z innymi gałęziami transportu. Niezależnie od tego wysokie stawki za przewozy transportem

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





10

lotniczym  mogą  być  opłacalne  wyłącznie  w  przypadku  towarów  o  wysokiej  wartości,
„znoszących” tak duże opłaty taryfowe.

Rozróżnia się następujące rodzaje lotniczych przesyłek towarowych:



drobne, przewożone najczęściej samolotami pasażersko-towarowymi,



całosamolotowe,  które  przewozi  się  samolotami  towarowymi  kursującymi  na  liniach
regularnych lub specjalnie wynajętymi samolotami na warunkach czarteru.



Ż

egluga morska

Ż

egluga

morska

realizowana

jest

między

portami

morskimi

za

pomocą

wyspecjalizowanych statków, np.:



statków pasażerskich do przewozu osób,



statków  typu  RORO  do  przewozu  samochodów  ciężarowych  i  wagonów  kolejowych
z towarem,



kontenerowców do przewozu towarów w kontenerach,



gazowców rozmaitego rodzaju do przewozu gazu w różnej postaci,



tankowców do przewozu towaru płynnego, głównie produktów przemysłu naftowego,



drobnicowców do przewozu towarów liczonych w sztukach,



masowców do przewozu towarów sypkich.
Ze względu na rejon pływania żeglugę podzielić można na:



ż

eglugę  krajową  –  podróże  po  morskich  wodach  wewnętrznych  i  morzu  terytorialnym

(patrz niżej żegluga przybrzeżna),



ż

eglugę  bałtycką  –  podróże  przybrzeżne  po  Morzu  Bałtyckim  do  10°  długości

geograficznej wschodniej,



ż

eglugę  międzynarodową  –  podróże  po  obszarach  morskich  innych  niż  wymienione

powyżej, zwana też żeglugą wielką,



Klasyfikacja dróg wodnych

Transport  wodny  śródlądowy  limitowany  jest  naturalnymi  warunkami  rzek,

ich usytuowaniem.  Poprawę  warunków żeglugowych można uzyskać poprzez regulację rzek,
budowę stopni wodnych, a w niektórych przypadkach poprzez budowę kanałów żeglugowych.
Przykładem  tego  rodzaju  działań  w  Polsce  są:  Kanał  Augustowski,  Kanał  Elbląski,  Kanał
Gliwicki  i  inne.  W  planach  była  modernizacja  i  budowa  kaskady  stopni  wodnych  na  Wiśle,
a obecnie modernizacja Odry Środkowej (Program Odra 2006). Sieć dróg wodnych w Polsce
liczy około 4000 km, jednak do żeglugi śródlądowej nadaje się tylko 600 km dróg wodnych.

Wg  nowej  klasyfikacji  dróg  wodnych  w  Europie  wyróżnia  się  10  klas  rzek.  Klasę  rzeki

charakteryzują parametru statku, który może po niej pływać, a mianowicie:



długość statku,



szerokość statku,



głębokość zanurzenia.



Transport rurociągowy

Jest  to  transport  dóbr  poprzez  rurociągi.  Najczęściej  przesyłane  są  ciecze  i  gazy,

ale istniały  także  pneumatyczne  rury  mogące  transportować  ciała  stałe  z  wykorzystaniem
powietrza pod ciśnieniem.

Przy gazach i cieczach, każda chemicznie stabilna substancja może być przesyłana przez

rurociąg. Istnieją więc rurociągi transportujące ścieki, wodę lub nawet piwo; ale najważniejsze
są te transportujące ropę naftową i gaz ziemny.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





11

Mówiąc  o  transporcie  znacznych  ilości  ropy  naftowej  i  gazu  ziemnego  na  powierzchni,

transport  rurociągowy  jest  jedyną  ekonomicznie  opłacalną  drogą.  W  porównaniu  do  kolei,
ma mniejszy koszt na jednostkę i większą przepustowość. Chociaż rurociągi można budować
nawet  pod  morzem,  to  jest  to  bardzo  wymagający  ekonomicznie  i  technicznie  proces,  więc
większość ropy naftowej jest transportowana na morzu przez tankowce.

Rurociągi  ropy  naftowej  są  wykonane  ze  stalowych  rur  o  wewnętrznym  przekroju

30 do 120  cm.  Tam  gdzie  to  możliwe,  są  budowane  na  powierzchni  ziemi.  Ropa  naftowa
jest utrzymywana w ruchu przez system stacji pomp, budowanych wzdłuż rurociągu i zwykle
płynie z prędkością około 1 do 6 m/s.



4.1.2. Pytania sprawdzające



Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.



Jaka jest klasyfikacja środków transportowych?

2.



Co to jest system transportowy?

3.



Co to jest proces transportowy?

4.



Jaki jest udział poszczególnych gałęzi transportowych w przewozach ładunków?

5.



Co przemawia za stosowaniem transportu drogowego przy transportowanie ładunków?

6.



Scharakteryzować sieć drogową w Polsce?

7.



Co należy do zalet transportu kolejowego?

8.



Jaka jest klasyfikacja dróg klejowych w Polsce?

9.



Czego dotyczy umowa AGC?

10.



Jakie są rodzaje przesyłek lotniczych?

11.



Jakimi statkami jest realizowana żegluga morska?

12.



Jak można podzielić żeglugę morską?

13.



Podaj klasyfikację dróg wodnych śródlądowych.

14.



Co to jest transport rurociągowy?

15.



Jakie są parametry techniczne rurociągów?



4.1.3. Ćwiczenia


Ć

wiczenie 1

Omów możliwość transportu ładunków drobnicowych w systemie:

a)



skład – samochód ciężarowy – skład,

b)



skład – samochód ciężarowy – kolej – samochód – skład,

c)



skład  –  ciągnik  siodłowy  z  naczepą  –  kolej  (naczepy  na  wagonach)  –  ciągnik  siodłowy
z naczepą – skład.



Sposób wykonania ćwiczenia:

Aby wykonać ćwiczenie, powinieneś:

1)



przeanalizować

możliwość

występowania

sposobu

transportowania

ładunków

w wymienionym w poleceniu systemie,

2)



odpowiedzieć,  jakie  ładunki  można  transportować  w  wymienionych  relacjach
transportowych.

Wyposażenie stanowiska:



komputer z dostępem do Internetu.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





12

Ć

wiczenie 2

Przeanalizuj  możliwość  transportu  40000  t/dobę  węgla  z  Górnego  Śląska  do  portu

w Szczecinie.  Weź  pod  uwagę  możliwość  transportu  w  systemie:  pociąg  –  barka  –  statek
oraz samochód  –  statek.  Wyznacz  liczbę  potrzebnych  środków  transportu  na  szlaku
transportowym.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)



zapoznać się z zasadami transportowania i przeładunku węgla,

2)



odszukać w Internecie informacje na temat środków transportu,

3)



dokonać analizy liczby potrzebnych środków transportu.

4)



przedyskutować  zagadnienia  społeczne  i  ekologiczne  przemawiające  za  każdym
ze sposobów transportu ładunku.



Wyposażenie stanowiska:



mapa Polski,



komputer z dostępem do Internetu.


Ć

wiczenie 3

Przeanalizuj możliwość transportu 40000 t/dobę ropy z portu w Gdańsku do Płocka. Weź

pod uwagę możliwość transportu w systemie: statek – pociąg, statek – samochód oraz statek –
rurociąg. Wyznacz liczbę potrzebnych środków transportu na szlaku transportowym.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)



zapoznać się z zasadami transportowania i przeładunku ropy,

2)



odszukać w Internecie informacje na temat środków transportu,

3)



dokonać analizy liczby potrzebnych środków transportu.

4)



przedyskutować  zagadnienia  społeczne  i  ekologiczne  przemawiające  za  każdym
ze sposobów transportu ładunku.



Wyposażenie stanowiska:



mapa Polski,



komputer z dostępem do Internetu.



4.1.4. Sprawdzian postępów


Czy potrafisz:



Tak



Nie

1)



sklasyfikować środki transportu?





2)



wymienić zalety poszczególnych gałęzi transportowych?





3)



klasyfikować drogi kolejowe i wodne?





4)



charakteryzować infrastrukturę drogową i kolejową?





5)



rozpoznać parametry techniczne rurociągów?







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





13

4.2.  Reguły planowania punktów ładunkowych



4.2.1. Materiał nauczania




Projektowanie systemu

System  jest  to  wyizolowany  zbiór  elementów  i  łączących  je  relacji.  Projektowanie  –

zaspokajanie  potrzeb  ludzkich  poprzez  poszukiwanie  nowych,  indywidualnych  rozwiązań
problemu.

Projektowanie powinno odbywać się w aspektach:



strategicznym,



technicznym,



informacyjnym/informatycznym.
Kontekst  strategiczny  związany  jest  z  całokształtem  działań  związanych  z  określaniem

celów.  Projekt  strategiczny  buduje  się  w  oparciu  o  założenie,  że  nie  wszyscy  klienci,
nie wszystkie produkty, nie wszystkie zlecenia mają jednakowy stopień ważności.

Kontekst  techniczny  obejmuje  instalacje  i  urządzenia  przeładunkowe  i  transportowe,

produkcyjne  i  magazynowe.  Powinny  zostać  tak  dobrane,  aby  sprostać  wymaganiom
strategicznym:  szybkości,  bezbłędności  i  dyspozycyjności  przepływu  materiałów;  przy
zachowaniu  założeń  strategicznych  projekt  techniczny  optymalizuje  się  pod  względem
nakładów inwestycyjnych, kosztów eksploatacji, itp.

Kontekst  informacyjny/informatyczny  to przepływ  zlecenia  od  klienta  do  magazynu,

sterowanie  produkcją  i  montażem,  odprawa  magazynowa,  a  także  organizacja  transportu
do klienta  muszą  być  również  podporządkowane  wytyczonym  celom  strategicznym;
jednocześnie  system  informatyczny  jest  ściśle  powiązany  z techniczną  strukturą
magazynu.Procedury projektowania:



analiza danych wejściowych,



projekt koncepcyjny,



projekt techniczny,



zarządzanie projektem.
Analiza  danych  wejściowych  zawiera  się  w  takich  czynnościach  jak:  spotkania  robocze,

ekspertyza,  analiza  (np.  logistyczna),  studium  opłacalności.  Analiza  jest  poprzedzona
zgromadzeniem  danych  wejściowych  do  projektu  oraz  ich  prawidłowa  obróbka  do  formy
czytelnej i dogodnej do zastosowania w dalszej części projektu.

Projekt  koncepcyjny  obejmuje  analizę  stanu  aktualnego,  opracowanie  alternatyw,

rachunek  ekonomiczny  oraz  propozycję  realizacji.  Na  bazie  danych  wejściowych
opracowywane  są  rozwiązania  alternatywne.  Pojawia  się  analiza  przedstawianych  wariantów
pod  kątem  nakładów  inwestycyjnych,  stopnia  automatyzacji,  kosztów  eksploatacji,  itp.  Przy
spełnieniu  założeń  strategicznych  skutkuje  wspólnym  wyborem  rozwiązania  optymalnego.
W projekcie technicznym zamieszcza się uściślenie koncepcji, planowanie realizacji i konkurs
ofert.

Zarządzanie  projektem  polega  na  nadzorze  realizacji,  koordynacji  powiązań,  kontroli

terminu  i  budżetu,  wdrożeniu  do  ruchu.  Główne  zadania  zarządzania  projektem  polegają  na
koordynacji powiązań pomiędzy poszczególnymi dostawcami, kontrola terminów i budżetu.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





14

Punkt ładunkowy oraz jego elementy

Punkt  ładunkowy  jest  to  miejsce,  gdzie  dokonywane  są  czynności  obsługi  ładunkowej

ś

rodków  przewozowych.  Na  punkcie  ładunkowym  może  znajdować  się  kilka  frontów

ładunkowych.

Do  czynników  technicznych  punktów  ładunkowych  zalicza  się  ich  wyposażenie

i infrastrukturę, na która składają się fronty ładunkowe, drogi, place i magazyny oraz zaplecze.

Fronty  ładunkowe,  stanowiące  podstawowy  czynnik  techniczny  punktu  ładunkowego,

są zróżnicowane w zależności od ich ról i miejsca w procesie transportowym, mianowicie:



obsługiwanych gałęzi transportu,



rodzaju  i  charakterystyki  technicznej  środków  transportu  (kryte,  odkryte,  uniwersalne,
uniwersalne  z  własnym  urządzeniem  ładunkowym,  samowyładowcze,  specjalizowane,
wysokotonażowe, średniotonażowe lub małotonażowe),



rodzaju wykonywanych czynności (naładunek, wyładunek, przeładunek),



wielkości  i  struktury  ładunków  według  technicznej  podatności  transportowej  (masowe,
drobnicowe,  jednoasortymentowe  lub  wieloasortymentowe,  o  małym  lub  dużym  obrocie
masy),  –  stopnia  uzbrojenia  technicznego  w  środku  mechanizacji  robot  ładunkowych
(maszyny stacjonarne i przejezdne oraz ich rodzaje, urządzenia pomocnicze, itp.),



wielkości  i  stopnia  uzbrojenia  przestrzeni  ładunkowej,  połączonej  drogami
do manewrowania środkami transportu i maszynami ładunkowymi.
Drogi wewnętrzne, wchodzące w skład czynników technicznych, są elementem łączącym

fronty i punkty ładunkowe ze składowiskami i magazynami oraz drogami publicznymi.

Place  składowe  i  magazyny  mogą  stanowić  integralna  część  frontów  ładunkowych

albo tez znajdować się w pewnym oddalenie od nich i mogą być kryte lub odkryte. Magazyny
mogą  być  jednopoziomowe  lub  wielopoziomowe,  wyposażone  w  rampy  lub  inne urządzenia
techniczne.  Nie  każdy  front  ładunkowy  musi  być  wyposażony  w  magazyn;  mogą  tam
być tylko miejsca do przyjmowania i wydawania ładunków. Na zaplecze punktu ładunkowego
składają  się  pomieszczenia  służbowe  i  socjalne  dla  załogi,  urządzenia  dyspozytorskie,
zaplecze techniczne dla maszyn ładunkowych, itp.

Elementy frontów ładunkowych są powtarzalne i występują w rożnego rodzaju punktach

ładunkowych. Każdy z wymienionych elementów ma swoje znaczenie dla właściwego doboru
technologii  i  sposobów  wykonania  robot  ładunkowych.  Można  jednak  wśród  nich  wyróżnić
elementy wiodące, którymi są:



podział na naładunek, wyładunek lub przeładunek,



zróżnicowanie  w  układzie  procesów  technologicznych  transportu,  a  więc  w powiązaniu
z obsługiwanymi gałęziami transportu,



wielkość i struktura obrotu ładunków.
Czynniki  organizacyjne  obejmują organizacje, zarządzanie i nadzór nad funkcjonowaniem

punktu  ładunkowego.  Proces  ładunkowy,  poza  operacjami  technologicznymi,  tj.  związanymi
ś

ciśle  z  pionowo-poziomym  przemieszczaniem  ładunku,  obejmuje  również  wiele  zabiegów,

które  nie  są  ściśle  związane  z  oddziaływaniem  na  ładunek,  nie  mniej  są  niezbędne
do poprawnego przebiegu procesu technologicznego.

W  procesie  ładunkowym,  występują  trzy  zasadnicze  technologie  wykonywania  robot

ładunkowych, mianowicie:



technologie  zunifikowane,  polegające  na  zastosowaniu  typizowanych  maszyn  i urządzeń
ładunkowych  w  całym  łańcuchu  transportowym,  dzięki  znormalizowanej  postaci
jednostek ładunkowych oraz używaniu środków przewozowych przystosowanych do tych
jednostek,

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





15



technologie specjalizowane, polegające na stosowaniu środków przewozowych oraz innych
urządzeń  technicznych  pozwalających  na  samonaładunek  oraz samowyładunek  ładunku
przewożonego w stanie naturalnym,



technologie  uniwersalne,  polegające  na  stosowaniu  uniwersalnych  maszyn  i  urządzeń
ładunkowych  (lub  ich  nie  stosowaniu  w  ogóle)  przy  przemieszczaniu  ładunków  bez
specjalnego ich przygotowania do transportu.
W procesie wykonywania robot ładunkowych, bez względu na zastosowana technologie,

należy dążyć do tego, aby ładunek umieszczony na pojeździe:



nie  powodował  przekroczenia  dopuszczalnych  nacisków  osi  pojazdu  na  drogę
oraz dopuszczalnej ładowności pojazdu,



nie naruszał stateczności pojazdu,



nie utrudniał kierowania pojazdem,



nie ograniczał widoczności drogi i nie zasłaniał świateł, urządzeń sygnalizacyjnych, tablic
rejestracyjnych lub innych znaków, w które pojazd jest zaopatrzony.
Istotne  znaczenie  ma  również  kolejność  naładunku  jednostek  ładunkowych  na  pojazd

oraz rozmieszczenie ładunku na pojeździe, ma to bowiem wpływ na racjonalne wykorzystanie
ładowności pojazdu oraz bezpieczna, a zarazem efektywną eksploatacje pojazdu.

Odrębne  rozpatrywanie  procesu  robot  ładunkowych  ma  swoje  uzasadnienie  w  tym,

ż

e są one  w  większości  przypadków  realizowane  jako  samodzielny  proces  produkcyjny

zakładu,  bowiem  z  reguły  stosuje  się  inne  środki  produkcji,  inni  są  pracownicy,  technologie
oraz  ich  cele.  Odrębność  organizacyjno-technicznego  wykonawstwa  w  większości  robot
ładunkowych  sprawia,  że  ich  realizacja  powinna  odbywać  się  według  technologii
zapewniających  organizatorowi  procesu  ładunkowego  racjonalne  wykorzystanie  czynników
produkcji.  Dobór  efektywnych  technologii  odbywać  się  może  alternatywnie,  tj.  albo poprzez
zadanie  najwłaściwszego  środka  przewozowego  do  istniejących  rozwiązań  technicznych
i eksploatacyjnych  punktu  ładunkowego,  lub  też  poprzez  dostosowanie  rozwiązań
technicznych  punktu  ładunkowego  do  warunków  eksploatacyjnych  oraz  specyfiki  środka
przewozowego.  Należy  podkreślić,  że stosowanie optymalnych technologii w fazie realizacji
robót  ładunkowych  ma  wpływ  na  przebieg  całego  procesu  przewozowego,  ponieważ  roboty
ładunkowe  stanowią  jego  integralną  część,  nawet  w  przypadku,  gdy  są  wykonywane  jako
wydzielona  organizacyjnie  działalność  gospodarcza.  W  cyklu  przewozowym  czas  czynności
ładunkowych  stanowi  ponadto  zasadniczą  pozycje,  szczególnie,  gdy  czynności  te
są wykonywane  w  sposób  nie  zmechanizowany  oraz  gdy  przewozy  odbywają  się  na
stosunkowo krótkie odległości.

Kolejowy punkt ładunkowy (KPŁ)

Kolejowy  Punkt  Ładunkowy  jest  to  zespół  budowli  i  urządzeń  (w  tym  wydzielone  tory

stacyjne), służące do obsługi ładunkowej wagonów kolejowych. Wyróżnia się KPŁ:



na torach ogólnego użytku,



na bocznicach,



na stacjach ładunkowych (granicznych, stycznych, przemysłowych, portowych),elementy
KPŁ,



układ torowy,



układ drogowy,



front ładunkowy.
Układ torowy obejmuje tory kolejowe na froncie ładunkowym (tory ładunkowe) oraz tor

łączący  front  ładunkowy  z  siecią  kolejową  poprzez  tory  stacyjne,  a  także  niezbędne  tory
dojazdowe, wyciągowe, odstawcze, itp.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





16

Układ torowy powinien zapewnić:



sprawną obsługę ruchową na frontach ładunkowych,



możliwość  dokonywania  porządkowania  wagonów  przy  podstawianiu  wagonów  na
poszczególne tory ładunkowe,



właściwe połączenia miedzy grupami torów,



bezpieczną pracę na frontach ładunkowych.
Układ drogowy to drogi dojazdowe łączące punkt ładunkowy z siecią dróg publicznych,

niezbędne  pasma  jezdniowe  i  manipulacyjne  dla  pojazdów  drogowych  w  obrębie  samego
frontu przeładunkowego oraz place postojowe, parkingi.

Układ drogowy powinien zapewnić:



dogodny wjazd/wyjazd pojazdów drogowych na KPŁ,



sprawną  pracę  pojazdów  drogowych  oraz  przejezdnych  maszyn  ładunkowych  na  froncie
ładunkowym,



możliwość zawracania pojazdów drogowych.
Całkowita  długość  drogi  ładunkowej  powinna  być  równa  długości  użytecznej  toru

ładunkowego i powiększona o średnicę pętli do zawracania

Front ładunkowy obejmuje:



pasmo torowe,



pasmo manipulacyjne,



pasmo składowania,



pasmo drogowe.


Wytyczne doboru lokalizacji punku ładunkowego

W  trakcie  wyboru  lokalizacji  punktu  ładunkowego  powinno  wziąć  się  pod  uwagę

następujące czynniki:



rozkład potoków ładunków z przybycia i nadania (węzła kolejowego),



lokalizacja miejsc nadania/odbioru ładunków u klienta,



układ sieci kolejowej i drogowej (dostępność transportowa),



istniejące zagospodarowanie terenu,



racjonalne  dostosowanie  do  wymogów  zagospodarowania  przestrzennego  i  ochrony
ś

rodowiska.

Przy  tworzeniu  założeń  programowo-funkcyjnych  analizuje  się  aktualne  wielkości

i rodzaje  pracy  przewozowej  i  przeładunkowej  oraz  istniejącą  zdolność  przeładunkową
punktu z uwzględnieniem stopnia jej wykorzystania. Ponadto powinno się rozważyć aktualne
warunki  techniczne  układu  torowego,  drogowego,  magazynów,  ramp  składowych,
wyposażenia  technicznego  w  maszyny  ładunkowe,  a  także  przewidywane  wielkości  zadań
przewozowych  i  przeładunkowych  i  możliwości  ich  wykonania  na  podstawie  oceny
istniejącego stanu.


background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





17

4.2.2. Pytania sprawdzające



Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.



Na czym polega projektowanie?

2.



Jakie są procedury projektowania systemu transportowego?

3.



Co to jest punkt ładunkowy?

4.



Co to jest front ładunkowy?

5.



Co wpływa na różnice frontów ładunkowych?

6.



Jakie są elementy składowe frontu ładunkowego?

7.



Jakie są technologie ładunkowe?

8.



Omów zasady prowadzenia robót ładunkowych.

9.



Co to jest kolejowy punkt ładunkowy?

10.



Co to jest układ torowy?

11.



Co to jest układ torowy?

12.



Jakie czynniki powinno się brać pod uwagę przy lokalizacji punktu ładunkowego?


4.2.3. Ćwiczenia





Ć

wiczenie 1

Omów  zasadę  dobierania  liczby  torów  ładunkowych  na  kolejowym  terminalu

kontenerowym. Przeanalizuj organizację pracy dla:



jednej obsługi/dobę,



dwóch obsług/dobę,



trzech obsług/dobę.



Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)



zapoznać się z zasadami wykonywania obsług na kolejowym punkcie ładunkowym,

2)



przedyskutować  wpływ  liczby  obsług  wykonywanych  na  dobę  na  długość  toru
ładunkowego, organizacje pracy w punkcie ładunkowym,

3)



przeprowadzić  charakterystykę  pracy  punku  ładunkowego  dla  każdego  z  wariantów
obsług kolejowych.



Wyposażenie stanowiska:



papier,



komputer z drukarką.


Ć

wiczenie 2

Wyznacz  liczbę  miejsc  zastępczych  [TEU]  dla  pustych  kontenerów  oraz  długość  składu

bez lokomotywy dla:
40’ – 15 szt. – 25t,
30’ – 20 szt. – 20t,
20’ – 30 szt. – 15t.

Określ wymaganą użyteczną długość toru.



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





18

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)



zapoznać się z zasadami wyznaczania miejsc zastępczych w składach kontenerowych,

2)



wyznaczyć liczbę miejsc zastępczych [TEU],

3)



dobrać odpowiednie wagony transportowe,

4)



obliczyć długość składu wagonów kontenerowych.



Wyposażenie stanowiska:



katalog wagonów kolejowych,



komputer z drukarką.


Ć

wiczenie 3

Wyznacz wydajność suwnicy kontenerowej na terminalu o długości:



300 m,



400 m,



600 m.
Określ liczbę suwnic potrzebną do przeładowania w ciągu godziny 120 kontenerów.



Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)



zapoznać się z zasadami wyznaczania wydajności suwnicy,

2)



określić ruchy suwnicy wchodzące w skład jej cyklu pracy,

3)



wyznaczyć czas cyklu pracy suwnicy,

4)



wykonać obliczenia wydajności suwnicy,

5)



dobrać liczbę suwnic dla zadanego strumienia zgłoszeń.



Wyposażenie stanowiska:



przykładowe dane techniczne suwnicy kontenerowej.



4.2.4. Sprawdzian postępów





Czy potrafisz:



Tak



Nie

1)



wymienić etapy projektowania systemu transportowego?





2)



rozróżnić punkty ładunkowe?





3)



zdefiniować elementy punktu ładunkowego?





4)



podać wytyczne lokalizacji punktu ładunkowego?








background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





19

4.3.  Podstawy niezawodności systemów transportowych



4.3.1. Materiał nauczania





W  ujęciu  technicznym,  niezawodność  systemu  (obiektu  technicznego)  jest  definiowana

jako  zespół  właściwości,  które  opisują  gotowość  obiektu  i  wpływające  na  nią:
nieuszkadzalność,  obsługiwalność  i  zapewnienie  środków  obsługi.  Termin  niezawodność
powinien być używany tylko do ogólnego nieliczbowego opisu.

Podstawową  charakterystyką  systemu  (obiektu)  naprawialnego  jest  gotowość.  Oznacza

ona  zdolność  obiektu  do  utrzymywania  się  w  stanie  umożliwiającym  wypełnianie
wymaganych  funkcji  w  danych  warunkach,  w  danej  chwili  lub  w  danym  przedziale  czasu,
przy  założeniu,  że  są  dostarczone  wymagane  środki  zewnętrzne.  Zakłada  się,  że  środki
zewnętrzne  inne  niż  środki  obsługi  nie  wpływają  na  gotowość  obiektu.  Podstawową  miarą
gotowości  jest  funkcja  gotowości  K

g

(t)  –  prawdopodobieństwo,  że  obiekt  o  jest  w  stanie

spełniać  wymaganą  funkcję  w  danych  warunkach,  w danej  chwili  przy  założeniu,  że  zostały
dostarczone wymagane środki zewnętrzne:


K

g

(t) = P (x zdatny – gotowy do pracy w chwili t).



W  praktyce  inżynierskiej  często  korzysta  się  ze  związku,  który  jest  wzorem

empirycznym,  stanowiącym  statystyczne  oszacowanie  granicznej  wartości  współczynnika
gotowości systemu:


T

t

t

K

zd

g

=

)

(

gdzie:

t

zd

 – całkowity czas zdatności,

T – całkowity czas eksploatacji.



Miary  gotowości  obiektu  są  powiązane  funkcyjnie  z  miarami  nieuszkadzalności

i obsługiwalności:



jeżeli obiekt jest nienaprawialny, to



K

g

(t) = R(t),

Gdzie:
R(t) – funkcja niezawodności.



jeżeli  obiekt  jest  naprawialny,  to  gotowość  obiektu  w  przedziale  czasu  [t,  t

t

oznacza prawdopodobieństwo, że obiekt jest zdatny w chwili t i nie ulegnie uszkodzeniu
w przedziale  [t,  t  +

  t]  lub że obiekt jest uszkodzony w chwili t i zostanie naprawiony

w przedziale [tt +

 t].

Nieuszkadzalność  jest  rozumiana  jako  zdolność  obiektu  do  poprawnego  działania  nie

przerwanego  uszkodzeniem,  oznacza  zdolność  obiektu  do  wypełniania  wymaganych  funkcji
w danych  warunkach,  w  danym  przedziale  czasu.  Zakłada  się,  że  na  początku  danego
przedziału czasu obiekt jest w stanie zdatności – może poprawnie funkcjonować. Najczęściej
nieuszkadzalność wyraża się przez prawdopodobieństwo


R(t) = P (x zdatny w przedziale czasu [0, t]).



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





20

Obsługiwalność  jest  to  zdolność  obiektu  do  utrzymania  lub  odtworzenia  w  danych

warunkach  eksploatacji  stanu,  w  którym  może  on  wypełniać  wymagane  funkcje,  przy
założeniu,  że obsługa  jest  przeprowadzona  w  ustalonych  warunkach  z  zachowaniem
ustalonych  procedur  i  środków.  Zapewnienie  środków  obsługi  wiąże  się  ze  zdolnością
organizacji  zajmującej  się obsługą  do  zapewnienia  w  danych  warunkach  użytkowania
i obsługiwania,  na  żądanie,  środków  potrzebnych  do  obsługi  obiektu  przy  danej  polityce
obsługi.  Podstawową  miarą  obsługiwalności  i  zapewnienia  środków  obsługi  jest
prawdopodobieństwo obsługi M(t) – prawdopodobieństwo wykonania w ustalonym przedziale
czasu  aktywnej  obsługi  obiektu  eksploatowanego  w  określonych  warunkach,  przy  założeniu,
ż

e  obsługa  jest  wykonana  w ustalonych  warunkach  z  zastosowaniem  określonych  metod

i środków:


M(t) = P (O został naprawiony w przedziale czasu [0, t]).




Modelowanie niezawodności systemu można rozważać w oparciu o jego strukturę. Jeżeli

pewien  zbiór  obiektów  ma  wykonać  jakieś  zadanie,  a  niezawodność  można  rozpatrywać
łącznie  dla  całego  zbioru,  lub  też,  jeżeli  w  danym  obiekcie  wyróżnić  można  części,  których
niezawodność  rozpatrywana  oddzielnie  ma  wpływ  na  niezawodność  obiektu,  mówi
się wówczas  o  systemie  i  jego  elementach.  W  przypadku  pierwszym  system  tworzy  zbiór
obiektów,  a  elementami  są  poszczególne  obiekty,  w  przypadku  drugim  systemem  jest  sam
obiekt, a elementami jego wyróżnione części.



Jeżeli  niezawodność  elementów  wyznacza  jednoznacznie  niezawodność  systemu,  mówi

się,  ze  określona  jest  struktura  niezawodnościowa  systemu.  Strukturę  niezawodnościową
systemu trzeba odróżnić od innych struktur tego systemu, np. od jego struktury funkcjonalnej,
która  dotyczy  tego,  w  jaki  sposób  współdziałają  elementy  (na  ogół  inne  niż  elementy  tego
systemu,  ale  rozpatrywanego  z  punktu  widzenia  niezawodności)  przy  wykonywaniu  zadań
nałożonych na system.





Modelem  matematycznym  systemu  jest  para  uporządkowana  < N;

φ



>, którą nazywa się

systemem.  N  oznacza  zbiór  liczb  naturalnych  przyporządkowanych  poszczególnym
elementom systemu, natomiast

φ

 jest funkcją określającą stan systemu zależnie od stanu jego

elementów. Funkcja

φ

 nazywa się strukturą systemu.



Można założyć, że każdy element systemu może być w jednym z dwu możliwych stanów:

w  stanie  zdatności  (oznaczonym  symbolicznie  cyfrą  1)  i  w  stanie  niezdatności  (oznaczonym
cyfrą  0).  Zakłada  się  również,  że  system  może  być  tylko  w  stanie  zdatności  lub  w  stanie
niezdatności  i  że  zależy  to  wyłącznie  od  stanu  elementów  systemu.  Zależność  tą  wyraża
funkcja

}

1

,

0

{

:

n

B

ϕ

, która nazywa się strukturą niezawodnościową systemu.

Znajomość  struktury  niezawodnościowej  systemu  jest  niezbędna  m.in.  do  wyznaczenia  jego
niezawodności.


Strukturę niezawodnościową systemu można przedstawić w postaci:



tablicy,



schematu blokowego,



analitycznej.
Liczba  wszystkich  możliwych  struktur,  odpowiadających  liczbie  możliwych  funkcji

logicznych, systemu dwustanowego zbudowanego z n elementów dwustanowych jest równa 2

nn



Opis  niezawodności  z  uwzględnieniem  wielu  uszkodzeń  i  odnów  jest  na  ogół

dokonywany  przy  założeniu,  że  odnowa  przywraca  w  pełni  własności  początkowe  obiektu,
rozkłady  czasu  do  kolejnych  uszkodzeń  są  jednakowe  oraz  rozkłady  odnów  po  kolejnych
uszkodzeniach  są  takie  same.  Najczęściej  przyjmowaną  charakterystyką  niezawodności

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





21

obiektów  odnawialnych  jest  współczynnik  gotowości,  opisujący  prawdopodobieństwo  tego,
ż

e w dowolnej chwili t, obiekt będzie w stanie zdatności.

Systemy  eksploatacji  charakteryzują  się  wielopoziomową  strukturą  zarządzania.

Najistotniejszym  problemem  kierowania  eksploatacją  urządzeń  jest  zorganizowanie  takiego
systemu  zbierania  i  przetwarzania  informacji  o  stanie  procesu  eksploatacji,  aby  umożliwiał
na bieżąco  aktualizowanie  planu  eksploatacji,  stosownie  do  stanu  procesu  eksploatacji
i wymagań jego otoczenia.



Badania ankietowe w niezawodności

Do  badań  niezawodności  kompletnych  urządzeń  technicznych  w  eksploatacji

najefektywniejsze  są  metody  badań  w  próbie  ciągłej,  przyspieszone,  nieintensyfikowane.
Zastosowanie tych metod często ogranicza się do prognozowania niezawodności elementów,
opisywanych  odpowiednimi  parametrami.  Jeżeli  liczba  parametrów  jest  większa  niż  jeden,
wtedy  objętość  badań  rośnie  i  prognozowanie  poszukiwanych  wartości  w  chwili  Tc  (czas
ż

ycia  obiektu)  wymaga  przeprowadzenia  doświadczeń  wstępnych,  w  celu  poznania

parametrów rozkładu badanych zmiennych w całym okresie badań.

Szczególnym  rodzajem  badań,  są  tak  zwane  badania  ankietowe.  Ankietowe  badania

eksploatacji,  lub  inaczej:  badania  kompletnych  obiektów  technicznych  (systemów),  w  ich
naturalnych warunkach działania mają na celu uzyskanie informacji o obiektach, w stosunku do
których  następuje  niedostatek  informacji  uzyskanych  od  producentów  i  wytwórców,
niezbędnych  do  racjonalnego  projektowania  optymalnego  przebiegu  eksploatacji.  Potrzeby
informacyjne mają charakter użytkowy i wywodzą się bezpośrednio z działalności praktycznej.
Badania  ankietowe  opierają  się  na  informacjach  pochodzących  bezpośrednio  z badanego
obiektu. Trudność w zebraniu miarodajnych informacji w wyniku tego rodzaju badań polega na:



złożoności  badanych  obiektów,  co  uniemożliwia  zastosowanie  zasad  redukcjonizmu,
będącego, jak dotąd jedną z zasadniczych tendencji rozwojowych współczesnej nauki;



braku  ogólnie  uznanych  zasad  realizacji  podobnych  eksperymentów,  co  wiąże  się
bezpośrednio z poprzednimi przyczynami.
O całości zjawisk należy sądzić na podstawie sumy informacji o procesach cząstkowych,

stosując  tak  zwaną  zasadę  superpozycji,  czyli  nakładania  się  skutków.  Należy  więc  procesy
złożone  redukować  sprowadzając  je  do  procesów  prostszych  lub  cząstkowych  (dobiera  się
pewien optymalny przedział czasowy między kolejnymi decyzjami).

Podejmowane  decyzje  mają  na  celu  polepszenie  oraz  uporządkowanie  procesu  przez

poprawianie  warunków  użytkowania,  osiągnięcie  wymaganych  wartości  wskaźników
eksploatacyjnych, eliminowanie czynników zakłócających.



4.3.2. Pytania sprawdzające





Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.



Co to jest niezawodność?

2.



Co to jest gotowość?

3.



Co to jest nieuszkadzalność?

4.



Co to jest obsługiwalność?

5.



Kiedy określona jest struktura niezawodności systemu?

6.



W jaki sposób można przedstawić strukturę niezawodności systemu?

7.



Jakie są podstawowe stany niezawodności obiektu?

8.



Na czym polega problematyka badań prowadzonych próbą ciągłą?

9.



Na czym polega problematyka badań ankietowych?

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





22

4.3.3. Ćwiczenia





Ć

wiczenie 1

Przygotuj  kartę  do  badań  ankietowych  wykorzystywanych  w  badaniu  niezawodności

samochodu. Sklasyfikuj czynności eksploatacyjne wpływające na gotowość pojazdu.



Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)



zapoznać się z zasadami tworzenia ankiet,

2)



przedyskutować możliwość występowania stanów obiektu (jazda, postój, naprawa, itp.),

3)



sporządzić ankietę.



Wyposażenie stanowiska:



przykładowa ankieta wykorzystywana w badaniach niezawodności,



papier,



komputer z drukarką.



Ć

wiczenie 2

Dokonaj klasyfikacji stanów niezawodności pojazdu:



jazda bez ładunku,



jazda z ładunkiem,



jazda manewrowa,



postój pod rozładunkiem,



diagnostyka techniczna,



uzupełnianie płynów eksploatacyjnych,



naprawa główna,



wymiana ogumienia.
Określ, w jaki sposób wymienione stany mogą wpływać na gotowość techniczną maszyn.



Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)



poznać zasady klasyfikowania stanów niezawodności,

2)



przedyskutować możliwość występowania stanów obiektu,

3)



dokonać  analizy  wpływu  poszczególnych  stanów  eksploatacyjnych  na  niezawodność
obiektu.





Wyposażenie stanowiska:



papier.



Ć

wiczenie 3

Narysuj wykres niezawodności pracy systemu. System rozpoczął pracę o 6.00. Następnie

występowały następujące czynności:



obsługa związana z rozruchem systemu do 6.15,



nieprzerwana praca do 8.25,



uzupełnienie materiałów eksploatacyjnych: do 8.45,



przerwa do 9.15,



nieprzerwana praca do 11.15,



przerwa do 11.45,

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





23



uzupełnienie płynów eksploatacyjnych do 12.00,



nieprzerwana praca do 14.50,



czynności kończące pracę systemu do 15.00.
Wyznaczyć gotowość systemu.



Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)



poznać zasady klasyfikowania stanów niezawodności,

2)



przypisać stan niezawodności stanom eksploatacyjnym,

3)



narysować wykres niezawodności pracy systemu,

4)



wykonać obliczenia sumujące czas trwania stanów zdatności i łącznej eksploatacji,

5)



wyznaczyć gotowość systemu.



Wyposażenie stanowiska:



przykładowy wykres niezawodności systemu/obiektu,



papier.



Ć

wiczenie 4

Narysuj graf systemu realizującego następujące stany:

Stan 1: postój (oczekiwanie na zgłoszenie transportowe),
Stan 2: jazda manewrowa,
Stan 3: jazda z/bez ładunku,
Stan 4: postój (oczekiwanie w kolejce),
Stan 5: pobieranie/odkładanie ładunku,
Stan 6: obsługa i naprawa.

Przeanalizuj  możliwość  przejść  między  stanami.  Jakie  urządzenie  może  być

scharakteryzowane tymi stanami? Przypisz stany niezawodności do stanów eksploatacyjnych.
Wyznaczyć gotowość systemu.



Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)



poznać zasady klasyfikowania stanów eksploatacyjno-niezawodnościowych,

2)



przypisać stan niezawodności stanom eksploatacyjnym,

3)



narysować graf systemu,

4)



przeanalizować, jakie urządzenia mogą być charakteryzowane grafem.



Wyposażenie stanowiska:



przykładowy graf niezawodności systemu/obiektu.



4.3.4. Sprawdzian postępów





Czy potrafisz:



Tak



Nie

1)



zdefiniować podstawowe charakterystyki niezawodności systemu?





2)



określić stan niezawodnościowy obiektu?





3)



narysować strukturę niezawodności prostego systemu?





4)



rozróżnić badania ankietowe i prowadzone próbą ciągłą?





background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





24

4.4.  Oceny systemów transportowych



4.4.1. Materiał nauczania





Schemat  realizacji  procesu  transportowego  można  przedstawiać  w  postaci  grafów

od nadawcy  do  odbiorcy  wskazując  kolejne  zmiany  środków  transportujących  ładunek
oraz kolejne  operacje  technologiczne  (np.  rozładunek,  załadunek,  przeładunek).  Mogą
powstawać  różne  warianty  transportowania  tego  samego  ładunku.  Każdy  z  wariantów  może
stanowić  ciąg  przewozów  różnymi  gałęziami  transportu.  Powstaje  zatem  problem  wyboru
najlepszej  realizacji,  co  wymaga  przede  wszystkim  rozeznania,  jaka  realizacja  jest  najlepsza
i dlaczego.  Można  zauważyć,  że  z  punktu  widzenia  instytucji  korzystającej  z  usługi
transportowej jest to realizacja najlepsza spośród będących do wyboru. Należy jednak rozważyć,
czy  przewoźnicy  mogą  oferować  usług  dodatkowych.  Przy  wyborze  optymalnego  sposoby
transportowania ładunku bierze się pod uwagę różne kryteria. Najczęściej stosowane to:



największa podatność podróżna [km/h],



największa  praca  przewozowa,  czyli  największa  masa  przewożona  w  jednostce  czasu
[tkm/h],



najmniejszy rozchód energii [kJ/tkm].
Wskaźniki ocenowe systemu transportowego można podzielić na grupy:

1.



Wskaźniki ekonomiczne:



koszt pasażero-kilometra [zł / pas. km],



koszt pojazdo-kilometra [zł / poj. km],



koszt tono-kilometra [zł./ tkm],



koszt pojazdo-godziny [zł / poj. h].

2.



Wskaźniki przewozowo transportowe:



natężenie ruchu [poj / h],



natężenie ruchu na linii wyrażone w umownych jednostkach transport [TEU / h],



zdolność linii komunikacyjnej [pas / h],



zdolność przewozowa linii towarowej [ton / h],



lub w dłuższym okresie czasu np. w [t / rok],



lub praca przewozowa w [tkm / rok].

3.



Wskaźniki kinematyczne (ruchowe):



ś

rednia prędkość techniczna [km / h],



ś

rednia prędkość handlowa [km / h],



maksymalna prędkość pojazdu [km / h].

Wymienione  wskaźniki  ocenowe  nie  wyczerpują  wszystkich  miar  używanych  w  ocenie

systemu.  Miarą  oceny  systemu  są  też  wskaźniki  niezawodności  dostaw,  ryzyko  katastrof,
spóźnienia transportów, ryzyko uszkodzeń przesyłek i inne.

Optymalizacje  można  przeprowadzić  ze  względu  na  jedno  z  tych  kryteriów  lub

przeprowadzić  optymalizację  wielokryterialną,  przyjmując  odpowiednie  współczynniki  wag
dla poszczególnych kryteriów.

Załóżmy,  że  określona  została  największa  praca  przewozowa  (QL

max

)  możliwa

do wykonania taborem na danym szlaku i jej wartość posłuży jako parametr do optymalizacji.
Wówczas  innymi  parametrami  optymalizacyjnymi  będą:  czas  przejazdu  (t)  oraz  rozchód
pobranej energii (R

e

). W celu optymalizacji można wprowadzić następujące wskaźniki:



stosunek największej możliwej pracy przewozowej do pracy przewozowej realizowanej:

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





25

QL

QL

k

Q

max

)

(

=





miarę czasu realizacji pracy przewozowej:

QL

t

k

t

=





rozchód pobieranej energii na jednostkę realizowanej pracy przewozowej:

QL

R

k

e

R

=

Ważne  jest,  aby  optymalizacja  wielokryterialna  polegała  bądź  na  minimalizacji,  bądź

na maksymalizacji  wszystkich  wskaźników.  W  danym  przypadku  chodzi  o  najmniejsze
wartości  wszystkich  wskaźników.  Jest  również  istotne,  by  wskaźniki  były  niezależne,
tzn. by nie  powtarzać  procedury  optymalizacyjnej  ze  względu  na  to  samo  kryterium,  tyle,
ż

e inaczej wyrażone (np. minimalny czas czy też maksymalna prędkość).

Różne  kryteria  mogą  być  wyrażane  różnymi  wartościami,  można  więc  wprowadzić

współczynniki  wagi  x

1

,  x

2

,  ...,  x

n

.  W  rozpatrywanym  przykładzie  chodzi  o  to,  by  wartość

funkcji celu, będąca sumą współczynników z wagą osiągnęła minimum:

=

=

3

1

min

f

k

x

f

i

i



Wygodnie  jest  przyjąć,  że  suma  współczynników  wago  jest  równa  1.  Wartości

współczynników wagi przyjmuje się zależnie od tego, jakim parametrom zamierza się w danej
sytuacji nadać mniejsze lub większe znaczenie.



Przepustowość i moc transportowa

Z  punktu  nadania  do  punktu  odbioru  należy  przesłać  jak  najwięcej  ładunków

w określonym  czasie  znając  przepustowość  poszczególnych  łuków  i  węzłów.  Przez
przepustowość  poszczególnych  szlaku  rozumie  się  największe  natężenie  przewozów,  które
na tym  szlaku  można  realizować.  Przepustowość  charakteryzuje  szlak  w  sposób
niejednoznaczny.  Jeżeli  wyrazimy  przepustowość przez liczbę pojazdów na jednostkę czasu,
to  przepustowość  wyrażona  ilością  ładunku  na  jednostkę  czasu  będzie  zależała  również
od tego,  ile  ładunku  zabiera  pojazd.  Zwiększanie  prędkości  na  szlaku  zwiększa
przepustowość.  Jednak  przy  bardzo  dużym  natężeniu  ruchu  powstaje ograniczenie prędkości
spowodowane długością drogi hamowania.

Przepustowość  szlaków  i  węzłów  można  zwiększyć  poprzez  usprawnienie  organizacji

ruchu, a jeśli to nie wystarcza – przez inwestycje drogowe. Ze względu na przepustowość ruch
pojazdów  powinien  być  płynny,  to  znaczy  najlepiej  jeśli  wszystkie  pojazdy  na  trasie  jadą
z jednakową prędkością.

Miarą  natężenia  przewozów  może  być  liczba  pojazdów  bądź  ilość  jednostek  masy

przewiezionych  w  danym  czasie.  Średnia  ilość  ładunku  przypadająca  na  jednostkę  długości
drogi wynosi:

vt

Q

p

ś

r

=



gdzie:
v – średnia prędkość,
t – czas przewozu,
Q – masa ładunku.

Współczynnik:

t

Q

q

=



nosi nazwę natężenia przewozów.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





26

Praca  przewozowa  wykonana  na  odcinku  drogi  podczas  przejazdu  tego  odcinka

z prędkością v wynosi dla jednego pojazdu:

t

v

Q

E

=

1



Dla wielu pojazdów zaś, przy założeniu, ze wszystkie one poruszają się z prędkością v:

=

Q

t

v

E





4.4.2. Pytania sprawdzające





Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1.



Jakie są wskaźniki ocenowe systemu transportowego?

2.



Jakie są wskaźniki ekonomiczne systemu transportowego?

3.



Jakie są wskaźniki przewozowo-transportowe systemu transportowego?

4.



Jakie są wskaźniki kinematyczne systemu transportowego?

5.



Jakie kryteria bierze się najczęściej pod uwagę w procesie wyboru optymalizacji sposobu
transportu ładunku?

6.



Na czym polega optymalizacja wielokryterialna?

7.



Jakie są cechy zewnętrzne systemu transportowego?

8.



Co to jest przepustowość szlaku transportowego?

9.



Od czego zależy przepustowość szlaku transportowego?

10.



W jaki sposób mierzy się natężenie przewozów na szlaku?

11.



Od czego zależy moc przewozowa?



4.4.3. Ćwiczenia





Ć

wiczenie 1

Oblicz,  jaka  praca  przewozowa  zostanie  wykonana  przy  przewozie  100  europalet

na trasie 500 km:
a)



w naczepie uniwersalnej o długości 12,5 m,

b)



w naczepie uniwersalnej o długości 13,6 m.
Palety obciążone są ładunkiem nie pozwalającym na piętrzenie, ich masa wynosi 500 kg.



Sposób wykonania ćwiczenia



Aby wykonać ćwiczenie, powinieneś:

1)



zapoznać się z zasadami wyznaczania wskaźników ocenowych systemu transportowego,

2)



zapoznać się z podatnością naczep samochodowych do przewozu palet EUR,

3)



wykonać obliczenia,

4)



skomentować wynik.



Wyposażenie stanowiska:



dane techniczne naczep samochodowych.


Ć

wiczenie 2

Porównaj czas przewozu 2000 ton węgla na trasie 500 km:



pociągiem towarowym, uwzględniając średnią prędkość handlową,



samochodem  ciężarowym  uwzględniając  przepisy  o  ruchu  drogowym  oraz  średnią
prędkość handlową.
Wyznacz pracę przewozową wykonaną w obu wariantach transportowych.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





27

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenia, powinieneś:

1)



zapoznać się z zasadami wyznaczania wskaźników ocenowych systemu transportowego,

2)



zapoznać się z podatnością naczep samochodowych i wagonów kolejowych do przewozu
materiałów sypkich (węglarek),

3)



wykonać obliczenia,

4)



przeanalizować wynik.



Wyposażenie stanowiska:



dane techniczne naczep samochodowych,



katalog wagonów towarowych.


Ć

wiczenie 3

Przeanalizuj  możliwość  transportu  40000  t/dobę  ropy  z  portu  w  Gdańsku  do  Płocka.

Przyjmij  możliwość  transportu  w  systemie:  statek  – pociąg, statek – samochód oraz statek –
rurociąg. Wyznacz liczbę potrzebnych środków transportu na szlaku transportowym. Dokonaj
analizy wielokryterialnej sposobu transportowania ładunku.


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1)



zapoznać się z zasadami wyznaczania wskaźników ocenowych systemu transportowego,

2)



zapoznać się z zasadami tworzenia łańcuchów transportowych,

3)



dobrać odpowiednie urządzenia transportowe,

4)



wykonać obliczenia,

5)



dokonać wyboru najbardziej optymalnego rozwiązania.



Wyposażenie stanowiska:



dane techniczne naczep samochodowych,



katalog wagonów towarowych,



dane techniczne ropociągów.



4.4.4. Sprawdzian postępów





Czy potrafisz:



Tak



Nie

1)



 rozróżnić wskaźniki ocenowe systemu transportowego?





2)



scharakteryzować  system  transportowy  na  podstawie  wybranych  3
wskaźników ocenowych?





3)



wyróżnić kryteria optymalizacji systemu transportowego?





4)



określić, od czego zależy moc przewozowa?





5)



określić, od czego zależy natężenie szlaku transportowego?







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





28

5. SPRAWDZIAN OSIĄGNIĘĆ



INSTRUKCJA DLA UCZNIA

1.



Przeczytaj uważnie instrukcję.

2.



Podpisz imieniem i nazwiskiem kartę odpowiedzi.

3.



Zapoznaj się z zestawem zadań testowych.

4.



Test  zawiera  20  zadań  dotyczących  planowania  systemu  transportu  ładunków.  Zadania
są wielokrotnego wyboru i tylko jedna odpowiedź jest prawidłowa.

5.



Udzielaj odpowiedzi tylko na załączonej karcie odpowiedzi:



w zadaniach zaznacz prawidłową odpowiedź X (w przypadku pomyłki należy błędną
odpowiedź  zaznaczyć  kółkiem,  a  następnie  ponownie  zakreślić  odpowiedź
prawidłową).

6.



Pracuj samodzielnie, bo tylko wtedy będziesz miał satysfakcję z wykonanego zadania.

7.



Na rozwiązanie testu masz 45 min.











Powodzenia!



ZESTAW ZADAŃ TESTOWYCH






1.



Systematyka środków transportu według rodzajów transportu nie przewiduje transportu
a)



drobnicowego.

b)



drogowego.

c)



kolejowego.

d)



rurociągowego.


2.



Liczba przedsiębiorstw transportu drogowego, które funkcjonują w Polsce szacuje się na
około
a)



2500.

b)



12500.

c)



17500.

d)



70000.


3.



Bez  względu  na  masę  wagonu  linie  kolejowe  pierwszorzędowe  pozwalają  poruszać  się
pociągom z dopuszczalną prędkością
a)



do 40 km/h.

b)



do 60 km/h.

c)



do 80 km/h.

d)



do 120 km/h.


4.



Umowa AGCT mówi o przystosowaniu linii kolejowych do przewozu
a)



materiałów ponadgabarytowych.

b)



materiałów niebezpiecznych.

c)



materiałów sypkich.

d)



kombinowanych.



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





29

5.



Typowe przesyłki lotnicze to
a)



drobne skonsolidowane.

b)



całosamolotowe.

c)



specjalne (na zasadzie czarteru).

d)



typu „jumbo”.


6.



Liczba klas rzek w Europie wynosi
a)



3.

b)



5.

c)



7.

d)



10.


7.



W procesie ładunkowym

nie występuje technologia prowadzenia prac ładunkowych

a)



uniwersalna.

b)



specjalizowania.

c)



dostosowana.

d)



zunifikowana.


8.



Kolejowy punkt ładunkowy nie występuje
a)



na torach ogólnego użytku.

b)



na bocznicach.

c)



na stacjach przemysłowych.

d)



na stacjach rozrządczych.


9.



Tory ładunkowe wchodzą w skład
a)



układu torowego KPŁ.

b)



układu bocznic węzła kolejowego.

c)



układu drogowego KPŁ.

d)



klasycznej bocznicy kolejowej.


10.



Procedura projektowania punktu ładunkowego nie zawiera
a)



studium opłacalności.

b)



projekt koncepcyjny.

c)



zakup terenu pod budowę punktu ładunkowego.

d)



projekt techniczny.


11.



Podstawową charakterystyką systemu transportowego jest
a)



gotowość.

b)



nieuszkadzalność.

c)



naprawialność.

d)



czas poprawnej pracy.


12.



Stosunek całkowitego czasu zdatności do łącznego czasu eksploatacji to
a)



gotowość.

b)



nieuszkadzalność.

c)



naprawialność.

d)



czas poprawnej pracy.



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





30

13.



Modelowanie niezawodności systemu transportowego odbywa się zazwyczaj w oparciu o
a)



zasady projektowania KPŁ.

b)



zasady BHP.

c)



strukturę systemu.

d)



strukturę przewozów w danym regionie.


14.



Przy  projektowaniu  niezawodności  systemu  zakłada  się  zwykle,  że  odnowa  uszkodzonego
elementu
a)



nie występuje.

b)



przywraca w pełni własności początkowe obiektu.

c)



pogarsza własności początkowe obiektu.

d)



zwiększa pierwotną niezawodność systemu.


15.



Do podstawowych stanów niezawodności zaliczamy
a)



stan postoju.

b)



stan zdatności.

c)



jazdę.

d)



stan obsługi profilaktycznej.


16.



Do  najczęściej  stosowanych  kryteriów  przy  wyborze  optymalnego  sposobu
transportowania ładunku nie należy
a)



największa podatność podróżna.

b)



największa praca przewozowa.

c)



najmniejszy rozchód energii.

d)



największa ładowność.


17.



Optymalizacja przeprowadzania w oparciu o 3 kryteria to optymalizacja
a)



prosta.

b)



złożona.

c)



wielowymiarowa.

d)



wielokryterialna.


18.



Wskaźnik mocy przewozowej zależy bezpośrednio od
a)



wielkości pojazdu.

b)



podatności ładunkowej środków transportu.

c)



prędkości pojazdów realizujących transport na danym odcinku.

d)



czynników zewnętrznych.


19.



Do wskaźników kinematycznych systemu transportowego nie zalicza się
a)



zdolności przewozowej linii towarowej.

b)



ś

rednia prędkość techniczna.

c)



ś

rednia prędkość handlowa.

d)



maksymalna prędkość pojazdu.


20.



Praca przewozowa jest wyrażania w jednostkach
a)



kJ/h.

b)



km/h.

c)



t/km.

d)



tkm.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





31

KARTA ODPOWIEDZI





Imię i nazwisko....................................................................................................................


Planowanie transportu ładunków





Zakreśl poprawną odpowiedź.







Nr

Zadania

Odpowiedź

Punkty



















10



11



12



13



14



15



16



17



18



19



20



Razem:







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”





32

6. LITERATURA


1.



Jakubowski

L.:

Technologie

prac

ładunkowych,

Wydawnictwo

Politechniki

Warszawskiej, Warszawa 2003.

2.



 Karpiński  J.,  Firowicz  Sz.:  Zasady  profilaktyki  obiektów  technicznych.  PWN,
Warszawa, 1981.

3.



Kwaśniowski  S.:  Systemy  transportowe.  Niepublikowane  materiały  do  wykładu,
Wrocław 2006.

4.



Marcinkowski  J.:  Systemy  transportowe.  Środki  transportu.  Wydawnictwo  Politechniki
Wrocławskiej, Wrocław 1988.

5.



Mindur L.: Nowoczesne technologie transportowe. T.I Radom 1996.
