DEMONTA /MONTA  : ZDERZAK PRZEDNI

1. Demonta

Ustawi  samochód na podno niku z dwiema kolumnami.

Zdemontowa  :

Przednie ko a

Przednie os ony przeciwb otne



Otworzy  pokryw  komory silnika.

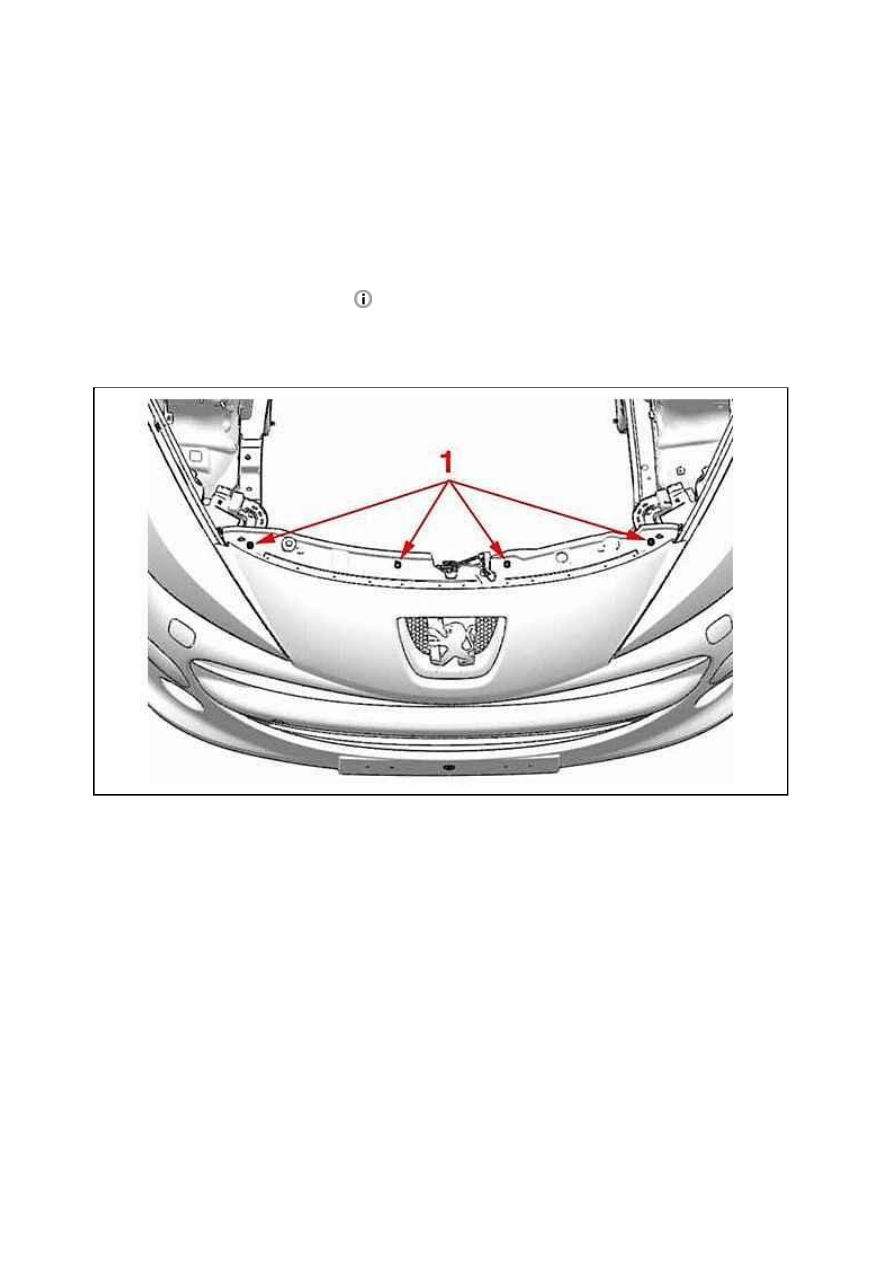

Zdemontowa ruby ( 1).



Rysunek : C5JK0QZD

Page 1 of 3

207 (A7) - C5JG7EK1 - Demonta /monta  : Zderzak przedni

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=C5JG7EK1&refaff=C5JG7EK1&parent=...

background image

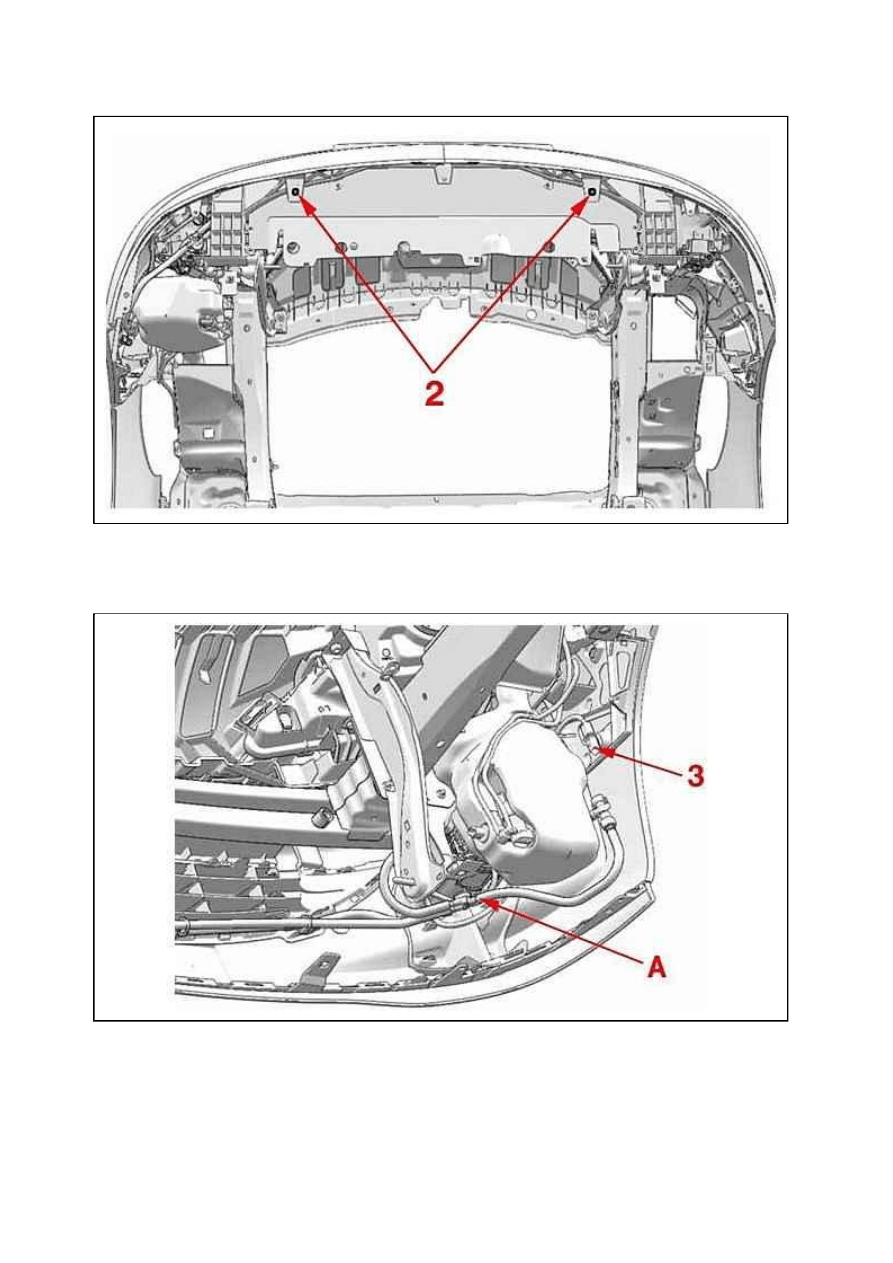

Zdemontowa ruby ( 2).

Roz czy  :

cze ( 3) (Po prawej stronie )
cze  wiat a przeciwmgielnego (Po lewej stronie )

Od czy  przewód spryskiwacza reflektora (W (A) - W zale no ci od wyposa enia ) .



Rysunek : C5JK0R0D



Rysunek : C5JK0R1D

Page 2 of 3

207 (A7) - C5JG7EK1 - Demonta /monta  : Zderzak przedni

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=C5JG7EK1&refaff=C5JG7EK1&parent=...

background image

UWAGA : Zatka  przewód spryskiwacza reflektora .

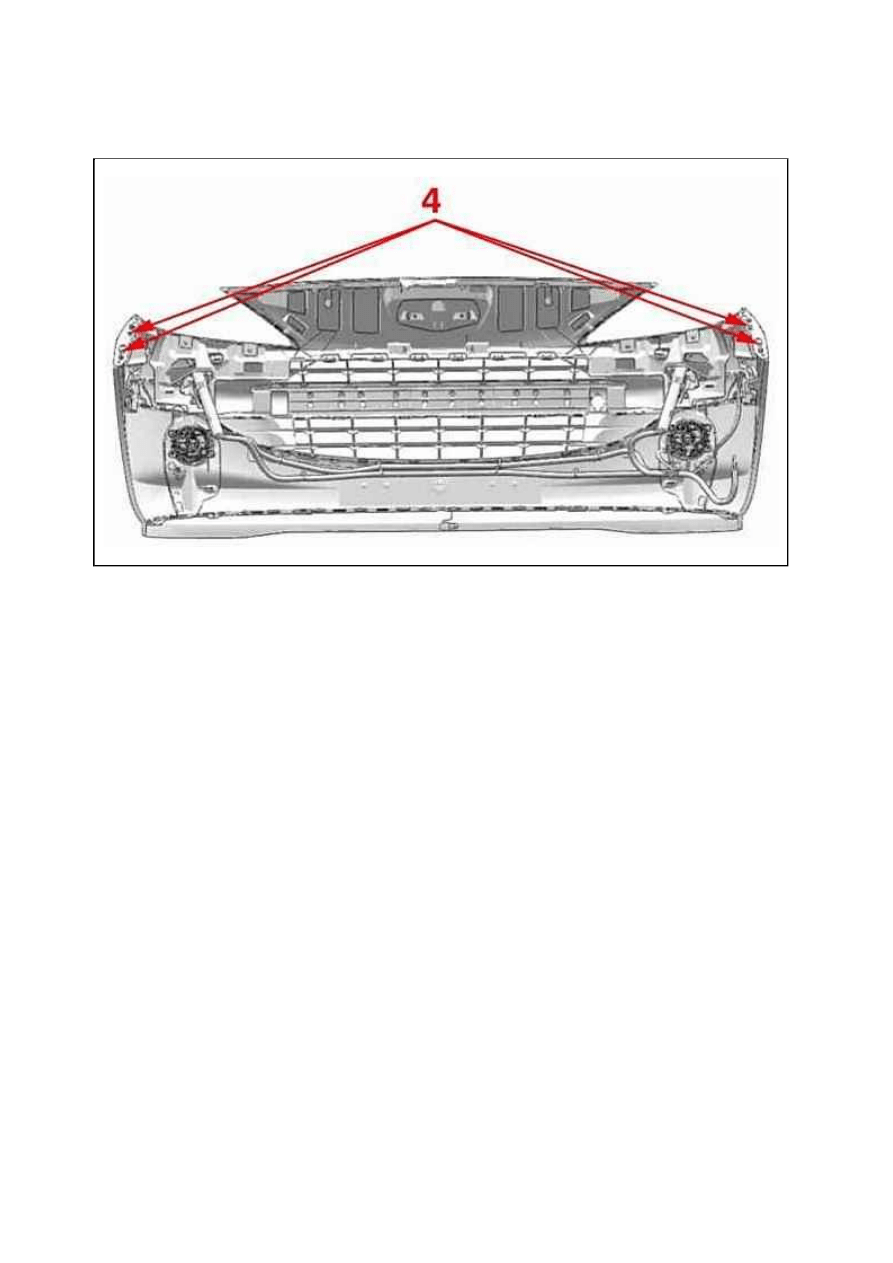

Zdemontowa ruby ( 4).
Wyj  i zdemontowa  przedni zderzak .

2. Monta

Post powa  w odwrotnej kolejno ci jak podczas demonta u.
Dokr ci  :

ruby ( 1) na 0.2 danm
ruby ( 2) na 0.4 danm

ruby ( 4) na 0.6 danm

Sprawdzi  dzia anie osprz tu.



Rysunek : C5JK0R2D
