Linie kablowe
1. Klasyfikacja i określenia
Kabel jest to przewód elektroenergetyczny o budowie przystosowanej do układania bezpośrednio w ziemi. Kabel składa się z
jednej lub więcej żył izolowanych, zaopatrzonych w powłokę wykonaną z metalu lub niemetalową oraz ewentualnie, w
zależności od wymaganych warunków eksploatacji, zaopatrzony w osłonę ochronną i pancerz. Kabel może być również
układany pod wodą i w pomieszczeniach: kanałach i tunelach kablowych lub zawieszany. Sposób ułożenia kabla ma
zasadniczy wpływ na jego obciążalność. Te same kable ułożone w ziemi mają o 20÷30% obciążalność większą, niż gdy są
prowadzone w powietrzu.
Ze względu na napięcie znamionowe rozróżnia się kable:
- niskiego napięcia — do 1 kV,
- średniego napięcia — do 30 kV,
- wysokiego napięcia — ponad 30 kV.
Kable niskiego i średniego napięcia mają najczęściej izolację i powłokę z tworzyw sztucznych: polwinitu, polietylenu lub gumy
etylenowo-propylenowej. Ze względu na duży koszt produkcji i trudności instalowania muf, kable o izolacji z papieru
nasyconego stosowane są rzadziej.
Pod względem budowy izolacji, kable trójżyłowe można podzielić na kable z izolacją rdzeniową i kable ekranowane. Kable
rdzeniowe (o izolacji rdzeniowej), budowane na napięcia do 15 kV, mają oprócz izolacji żył dodatkowo warstwę ogólnej
izolacji rdzeniowej. Kable ekranowane (o polu promieniowym), budowane do 60 kV wykonuje się z żyłami o przekroju
kołowym i izolacji zaopatrzonej w zewnętrzną warstwę przewodzącą. Ma to na celu równomierny rozkład pola w izolacji żył.

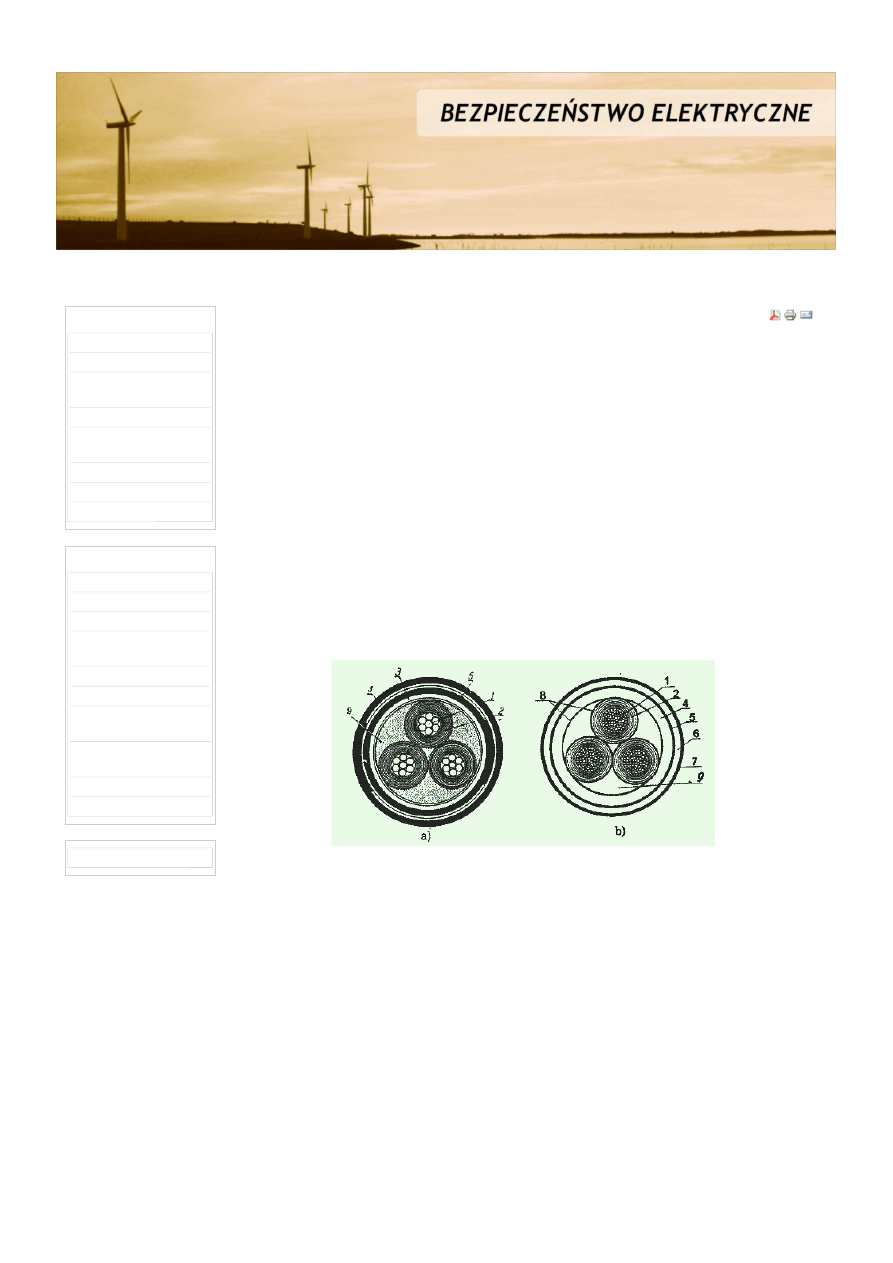

Budowę kabla rdzeniowego i kabla ekranowanego pokazano na rys. 3.
Rys. 3. Budowa kabli elektroenergetycznych średniego napięcia
a) kabel z izolacją rdzeniową, b) kabel ekranowany
Oznaczenia: 1 – żyła, 2 – izolacja żyły, 3 – izolacja rdzeniowa, 4 – powłoka,
5 – osłona powłoki, 6 – pancerz, 7 – osłona zewnętrzna, 8 – ekran, 9 – wypełnienie
Kable wysokiego napięcia wymagają specjalnej budowy, zapewniającej dużą wytrzymałość izolacji przy stosunkowo małej
masie. Kable te wykonuje się najczęściej jako jednożyłowe. Budowane są następujące rodzaje kabli na napięcia 60 kV i
wyżej:
Kable olejoweo izolacji z papieru nasyconego olejem kablowym, który może swobodnie przepływać wewnątrz rurowej żyły
kabla. Dzięki temu uzyskuje się dużą wytrzymałość elektryczną izolacji (olej jest pod ciśnieniem) i dużą obciążalność kabla.
Kable olejowe wymagają odpowiedniej instalacji ciśnieniowo-olejowej.
Kable ciśnieniowe z izolacją papierowo-olejową i powłoką ołowianą, umieszczane w rurze stalowej, do której wtłacza się
azot lub dwutlenek węgla utrzymując jego ciśnienie na poziomie 12÷17 MPa. Owalny kształt żył oraz trójkątny przekrój kabla
w powłoce ułatwiają przenoszenie się ciśnienia do izolacji i zapewniają jej dużą odporność na wyładowania niezupełne i
wysoką wytrzymałość na przebicie.
Kable gazowe w których pod odpowiednio wzmocnionym płaszczem ołowianym lub w rurze stalowej znajduje się azot,
dwutlenek węgla lub sześciofluorek siarki. Ciśnienie tych gazów wynosi zwykle 5÷10 MPa.
Kable o izolacji wytłoczonej z tworzyw sztucznych są budowane jako jednożyłowe i stosowane coraz powszechniej na
napięcia 110 i 220 kV a nawet 400 kV. Materiałem stosowanym na izolację kabli jest najczęściej polietylen usieciowany
XLPE. Kable polietylenowe są znacznie prostsze w układaniu i eksploatacji od innych kabli wysokonapięciowych, lecz
stwarzają trudności przy produkcji, szczególnie dla najwyższych napięć.
Kable bezhalogenowenie powodują rozprzestrzeniania ognia i przy tym nie emitują toksycznych lub agresywnych produktów
gazowych. Rozróżnia się:
- kable bezhalogenowe nierozprzestrzeniające płomienia stosowane w obiektach o podwyższonych wymaganiach
przeciwpożarowych, w których występują duże skupiska ludzi oraz koncentracja dóbr kulturalnych i materialnych o znacznej
Linie kablowe
http://bezel.com.pl/index.php/sieci-elektroenergetyczne/linie-kablowe.html
1 of 4
2010-04-25 11:07
wartości np.: szkoły, szpitale, centra handlowe, porty lotnicze, tunele i obiekty podziemne, teatry, kina, muzea, jednostki
pływające, itp.
- kable bezhalogenowe ognioodporne, tzw. kable bezpieczeństwa (Flame-X) zachowujące swą funkcję podczas działania
ognia przez określony czas; kable kategorii C — przez 3 godziny i temperaturze do 950
o
C, kable kategorii W — przez 15
minut przy jednoczesnym działaniu wody, kable kategorii Z — przez 15 minut z jednoczesnym działaniem udaru
mechanicznego. Kable ognioodporne stosuje się do zasilania urządzeń, których działanie jest w warunkach pożaru niezbędne,
jak: oświetlenie awaryjne, systemy sygnalizacyjne, windy, pompy itp.
2. Linie kablowe
Podstawowymi elementami linii kablowej są:
- kable elektroenergetyczne,
- osprzęt do łączenia i wykonywania zakończeń kabli, a mianowicie mufy przelotowe i rozgałęźne,
głowice kablowe,
- złączki i końcówki,
- urządzenia do utrzymania i kontroli ciśnienia oleju w kablach olejowych.
Dłuższe linie kablowe wykonuje się przy prowadzeniu kabli w ziemi lub we wodzie przy przekroczeniach rzek i mórz. Krótkie
połączenia i linie kablowe układane są w budynkach: kanałach kablowych, tunelach kablowych lub podwieszone na
konstrukcji budynku lub budowli.
Ogólne zasady budowy linii kablowych są następujące:
1. Trasa kabli powinna przebiegać wzdłuż istniejących lub projektowanych ciągów liniowych (ulic,
dróg, rowów, skarp, rzek itp.) lub przez trawniki w pasach przeznaczonych do tych celów.
2. Należy unikać terenów zalewowych, mogących ulegać podmywaniu, narażonych na wstrząsy,
przesunięcia gruntu, szkodliwe wpływy chemiczne oraz miejsc nieosłoniętych od działania
promieni słonecznych.
3. Prowadzenia kabli przez pomieszczenia i strefy zagrożone wybuchem lub pożarem ograniczyć
do kabli zasilających zainstalowane tam urządzenia; w wymienionych pomieszczeniach i strefach
nie należy jednak instalować muf.
4. Liczbę skrzyżowań i zbliżeń należy ograniczyć do minimum — dotyczy to przede wszystkim
rurociągów cieplnych, gdyż wzrost temperatury w otoczeniu kabla pochodzący ze źródeł obcych
nie może przekraczać 5
o
C.
5. Trasa kabli i sposób ich ułożenia powinny być tak dobrane, aby kable nie były narażone na
uszkodzenia mechaniczne i utrudnione oddawanie ciepła.
6. Kable wzajemnie się rezerwujące zaleca się prowadzić innymi trasami.
7. Należy unikać znacznych różnic poziomów terenu na trasie kabli, a zwłaszcza ich pionowego
prowadzenia zalecenie to odnosi się przede wszystkim do kabli olejowych.
W praktyce na terenach zakładów przemysłowych, kable są prowadzone specjalnie wydzielonymi pasami. W pasach tych
przebiegają wówczas najczęściej wszystkie rodzaje kabli: 110 kV, SN, nn, oświetleniowe, sygnalizacyjne i telekomunikacyjne.
Możliwe największe oddalenie kabli sygnalizacyjnych i telekomunikacyjnych od kabli 110 kV ogranicza wpływ szkodliwego i
niebezpiecznego oddziaływania tych ostatnich.
Kable w ziemi układa się na dnie wykopu o wymiarach podanych na rys. 4.
Rys.4. Rów kablowy (wymiary w mm); d – zewnętrzna średnica kabla, P – warstwa piasku
Kabel powinien leżeć na warstwie piasku o grubości co najmniej 10 cm i być zasypany warstwą piasku o grubości 10 cm. W
odległości minimum 25 cm od kabla należy umieścić pas folii ze sztucznego tworzywa o grubości co najmniej 0,5 mm i
szerokości pokrywającej leżące pod nią kable jednak nie mniejszej niż 20 cm. Folia powinna mieć kolor niebieski dla kabli do
1 kV lub czerwony dla kabli ponad 1 kV. Głębokość zakopania kabli w ziemi powinna spełniać warunki podane w tablicy 5.
Tablica 5. Głębokość ułożenia kabli elektroenergetycznych w ziemi
Jeżeli wymagane głębokości ułożenia kabla nie mogą być zachowane, co może mieć miejsce przy wprowadzeniu do budynku
lub przy skrzyżowaniu z innym obiektem, to na tych odcinkach należy kabel osłonić odpowiednią osłoną ochronną, np. rurą
stalową lub betonową. Osłona w postaci rury musi mieć średnicę wewnętrzną równą co najmniej 1,5-krotnej średnicy
zewnętrznej kabla jeżeli odcinek chroniony nie przekracza 5 m i 2 do 2,5-krotnej dla dłuższych odcinków.
Odległości między kablami oraz między kablami a innymi obiektami podziemnymi powinny spełniać wymagania podane w
tablicy 6.
Tablica 6. Odległości kabli przy skrzyżowaniach i zbliżeniach
